مشکل: نحوه تست برد پکیج

[N.badfar]

سلام دوست من باید استفاده از شبیه ساز این کار را انجام بدهید



[N.badfar]

خیلی عالی توضیح دادید
تشکر از شما



[nima20-20]

خب منم مشکلم شبیه ساز هست
چطوری شبیه ساز درست کنم
نقشه ای دارید یا جایی هست که بفروشه
ممنون



[nima20-20]

از دوستان کسی نیست راهنمایی کنه
این شبیه ساز رو چطوری باید درست کرد
ممنون



[nima20-20]

من همچنان منتظر راهنمای شما دوستان هستم
واقعا اگه کسی میدونه راهنمایی کنه
ممنون



[heical]

من همچنان منتظر راهنمای شما دوستان هستم
واقعا اگه کسی میدونه راهنمایی کنه
ممنون

نیما جان برد پکیج تشکیل شده از یک سری ورودی و یک سری خروجی. شما با دونستن اینکه کدوم از ورودی ها و خروجی ها چطور کار می کنند می تونی خودتون یک شبیه ساز بسازید. مثلاشما می دانید که پکیج از طریق فلومتر تشخیص میده که شیر آب باز شده. حالا داخل فلومتر چی هست؟در واقع یک رید رله مغماطیسی که وقتی شیر آب باز شد اتصال کوتاه میشه. خوب حالا شما با دونستن این مطلب می تونی برای شبیه سازی فلومتر یک سویچ ساده بذارید که بتونید قطع و وصلش کنید. یا مثلاً از طریق سنسورهای ntc دمای آب گرم و شوفاژ رو تشخیص میده.حالا شما می تونی از طریق یک پتانسیومتری ساده شبیه سازیش کنید. یا مثلاً برای خروجی هاتون هم می تونید از لامپ استفاده کنید مثلابه جای خروجی پمپ از لامپ استفاده کنید و قس علی هذا.



[Fixsrop]

سلام وقت بخیر شاید این ویدیو هم برای همکارا جالب و مفید باشه
شبیه ساز یا به اصطلاح تخته ی تست همه مدل هارو میشه یکی کرد تا جا هم نگیره بجای لامپ صد از چراغ سیگنال تابلو برق استفاده کنین کمتر فضا میگیره
https://www.aparat.com/v/cVLlM



[nima20-20]

از دوستان کسی نقشه برد پکیج بوتان مدل ورونا رو داره برای وصل کردن به شبیه ساز
در واقع قسمت سنسورها رو نمیدونم چی به چی هست
خطای برد هم e01 هست
میخاستم در شبیه ساز تست کنم ولی قسمت سنسورها رو نمیدونم و نتونستم تو نت پیدا کنم
اگه کسی داره کمک کنه و همچنین این خطای e01 بیشتر مربوط به چی هست



[nima20-20]

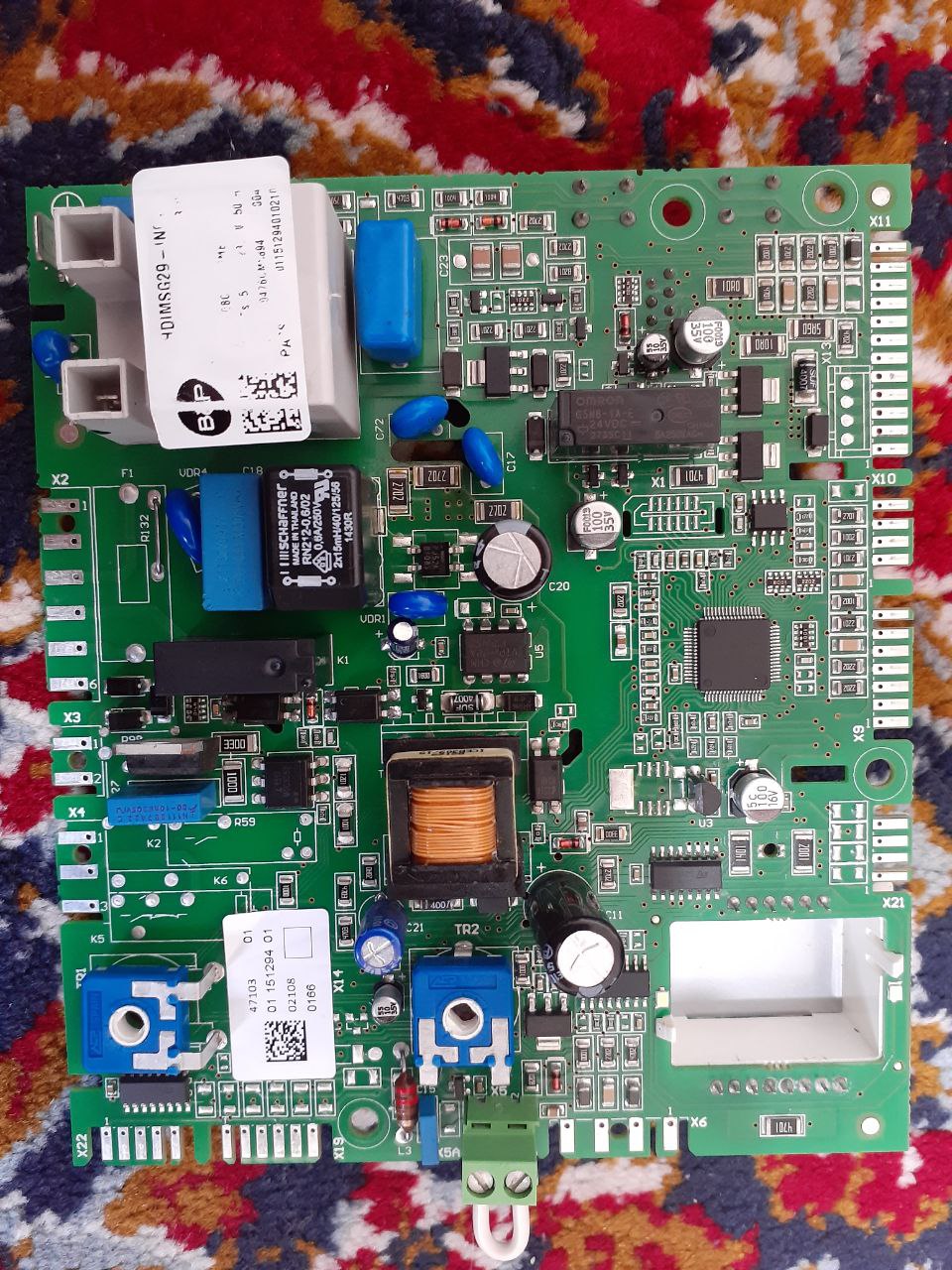

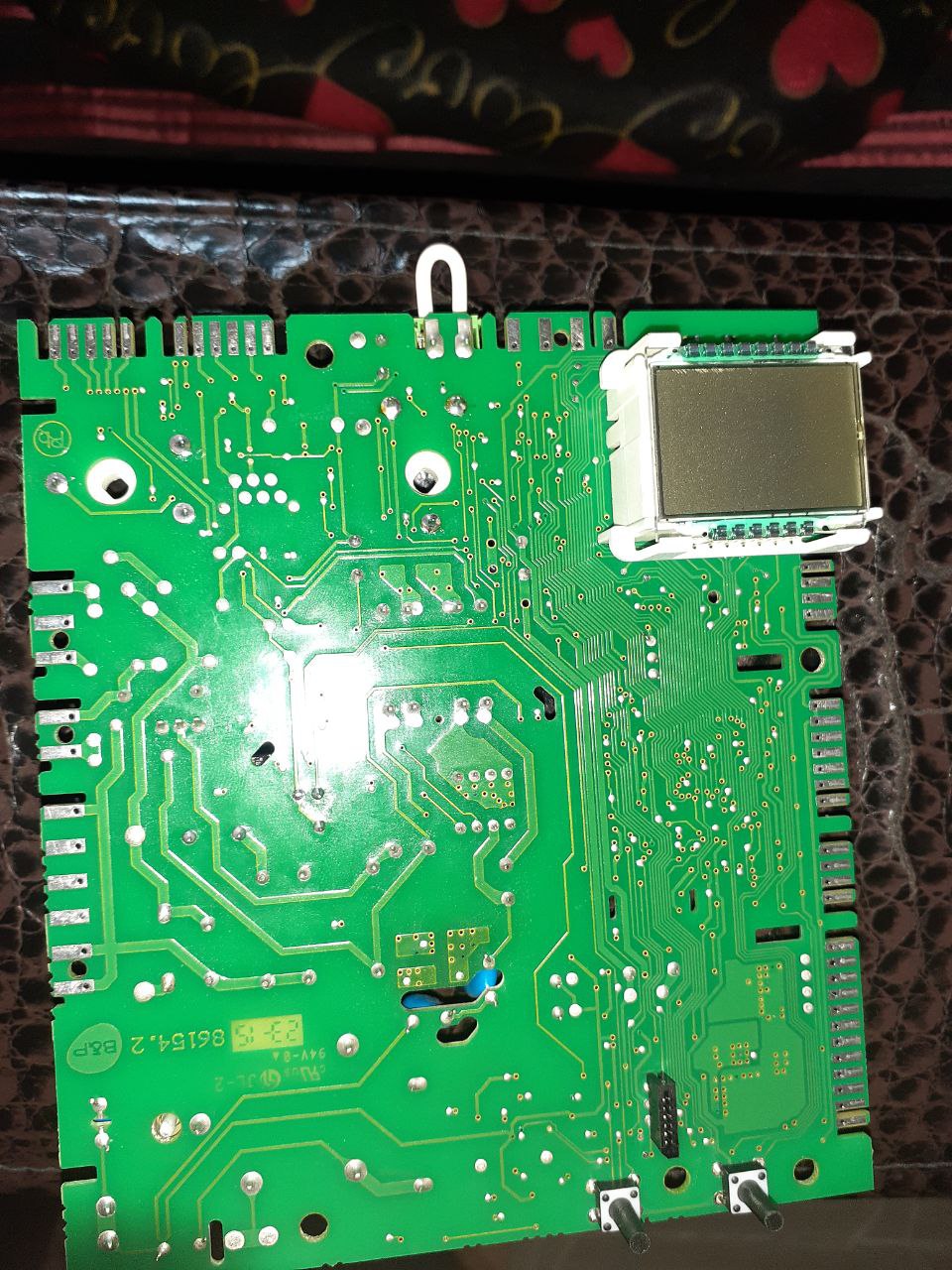

عکس برد رو فرستادم



[nima20-20]

از دوستان کسی نیست راهنمایی کنه
