دیود in4148 5t که مشخص کردم تعویض کردم . قبلی روی از برد جدا کرده و امتحان کردم از دو طرف جریان میداد . مقدارش چون ساییده شده بود ولی زیر لوپ شبیه 4148 نوشته شده بود . مقدار دیودی که گذاشتم درسته ؟
مسیری که علامت زدین سالمه .

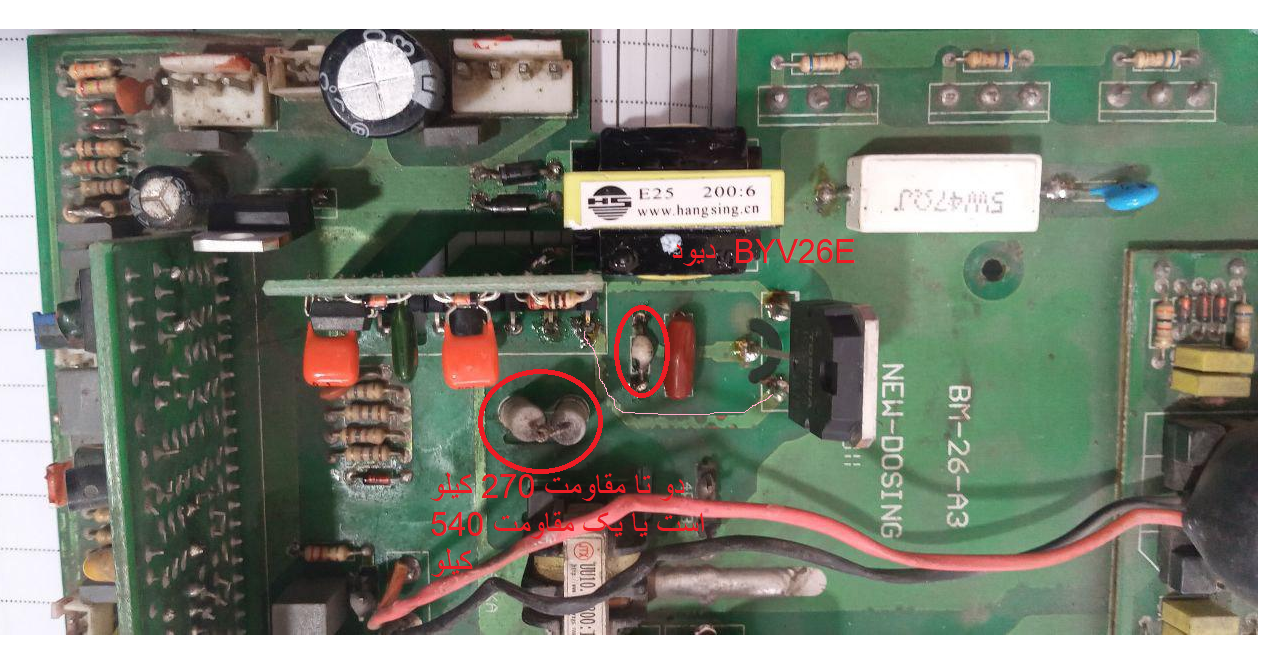

دیود مورد نظر که علامت زدین سالم هست . از یک طرف جریان عبور نمیده . اطرف دیگه 579 اهم نشون میده .
دو تا مقاومت هم شبیه هم نیستن و یکی 270 کیلو و دیگری 330 کیلو هست که جمعا 600 کیلو نشان میده و سالم هستند . ( اگر 60 کیلو اهم که بیشتره مشکلی نداشته باشه )
با تشکر
دو تا مقاومت هم شبیه هم نیستن و یکی 270 کیلو و دیگری 330 کیلو هست که جمعا 600 کیلو نشان میده و سالم هستند . ( اگر 60 کیلو اهم که بیشتره مشکلی نداشته باشه
با سلام

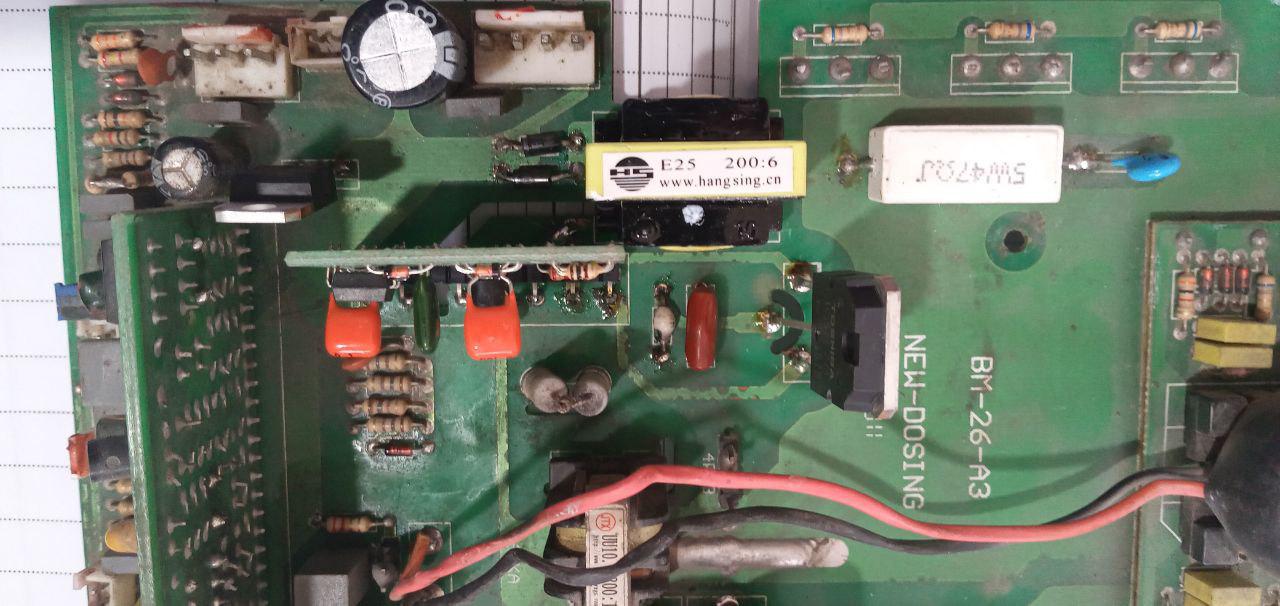

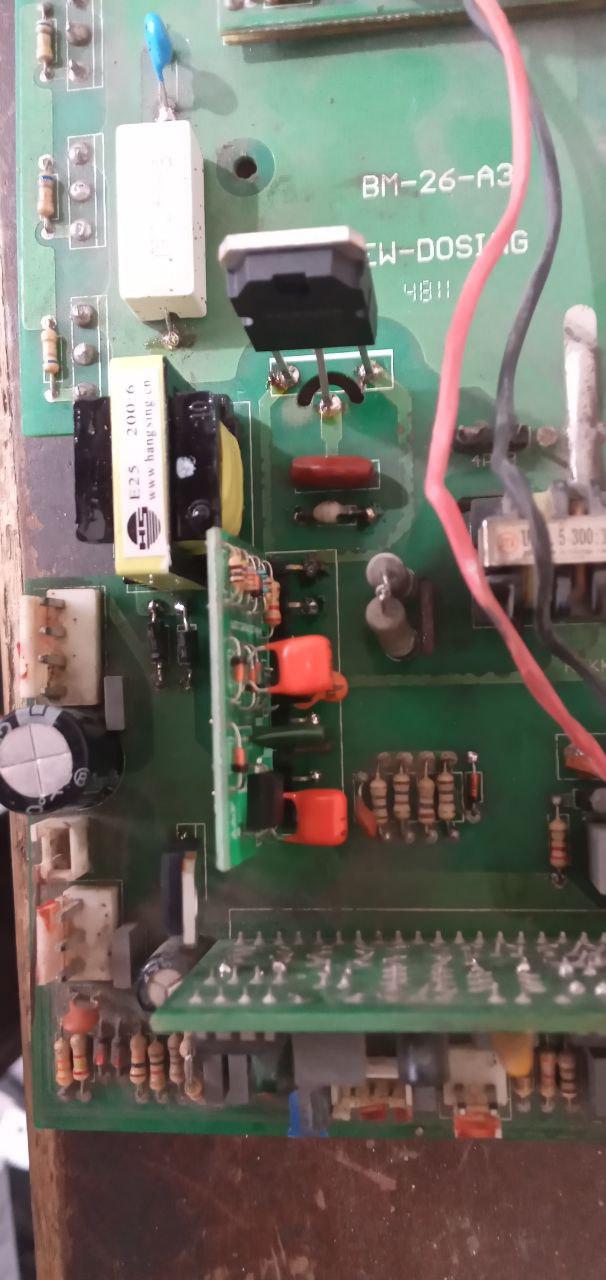

دستگاه جوش ARC 212 که حدود ۷ ماه پیش به علت سوختن برد کوچک ۲۴ ولت و ماسفت k3878 آورده بود و با تعویض ۳ قطعه ی ( برد و ترانس e25 و ماسفت ) مشکل حل شده و بعد این مدت دوباره همون مشکل رو داره ولی فقط دو عدد دیود برد سوخته بود . با تعویض برد مشکل حل نشد و برای امتحان باز هر سه قطعه رو تعویض کردم باز ۲۴ ولت رو ندارم . ۳۰۰ ولت در پایه های ماسفت k3878 هست . و اگه یه پراب مولتی متر را به پایه ی گوشه‌ی ترانس وصل کنی ۳ پایه ی دیگه ۳۰۰ ولت را داره . ولی خروجی ترانس بعد ۲ عدد دیود کنار هم ۲۴ ولت را نداره .
خازن تغذیه ی ۲۴ ولت رو هم عوض کردم . ولی فعلا ۲۴ ولت نیومده . با روشن کردن فقط فن دستگاه روشن میشه .
اگه ۲۴ ولت را از بیرون ( منبع تغذیه ) وارد کنی دستگاه روشن میشه .
لطفا راهنمایی کنید با تشکر .
( نکته ی دیگه اگه به جای خریدن ۳ قطعه . برد بیرونی ۲۴ ولت را میگرفتم فکر کنم دستگاه روشن میشد ) اگه ممکنه در مورد تعمیر خود برد ۲۴ ولت راهنمایی کنید . با تشکر
الان پست رو کامل خوندم که برد سویچینگ رو کامل تعویض کردید
ظاهراً pcb کیفیت خوبی نداره پد های ارتباطی بین پشت و روی برد رو قلع کاری کنید به این صورت که پایه ها رو از پشت و روی برد شارژ قلع کنید . در مورد برد سویچینگ بار ها شده برد نو داشتیم ولی کار نکرده حال یا درست منتاژ نشده یا ایرادی دیگه ای داشته پس با دقت برد رو برسی کنید حتی زیر پایه های ترانس رو برسی کنید .
انشالله که مشکل تون برطرف بشه
با سلام
با تشکر از اساتید محترم

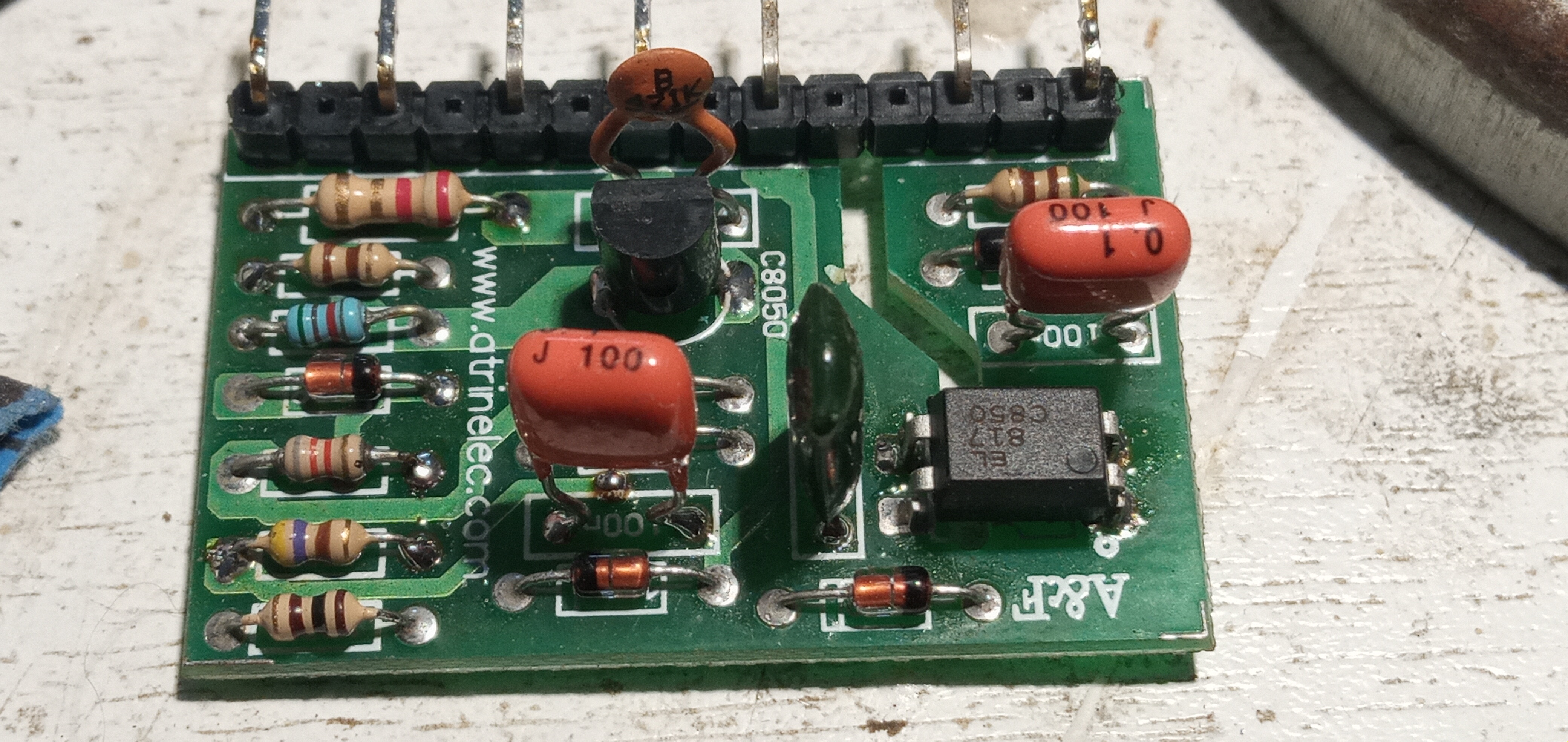

مشکل از برد pcb که نو هم گرفته بودم بوده .موقع لحیم کاری دوباره پایه هایی که قطعاتش خوب لحیم نخورده بودند دیدم . یکی از دیود ها را برعکس گذاشته بوده . با تغییر حالت دیود هم کار نکرد . دوباره برد دیگه سفارش دادم . بعد تعویض نتیجه را اعلام میکنم. خرید اینترنتی کردم . شاید آخر هفته بیاد . اگه از روی شکل نگاه کنید دیود پایین سمت راست نزدیک کوپلر کارخانه ای برعکس گذاشته . با تشکر
با سلام
با تشکر از اساتید محترم
مشکل از برد pcb که نو هم گرفته بودم بوده .موقع لحیم کاری دوباره پایه هایی که قطعاتش خوب لحیم نخورده بودند دیدم . یکی از دیود ها را برعکس گذاشته بوده . با تغییر حالت دیود هم کار نکرد . دوباره برد دیگه سفارش دادم . بعد تعویض نتیجه را اعلام میکنم. خرید اینترنتی کردم . شاید آخر هفته بیاد . اگه از روی شکل نگاه کنید دیود پایین سمت راست نزدیک کوپلر کارخانه ای برعکس گذاشته . با تشکر مشاهده فایل‌پیوست 178864
سلام مسیر رو دنبال کنید شاید چاپ pcb اشتباه باشه و دیود صحیح قرار گرفته باشه عیب همین برد رو برطرف کنید ایا دستگاه رو با برد سویچینگ دیگه ای تست کردید میخام این رو بگم شاید همین برد هم سالم باشه و عیب دیگه ای وجود داشته باشه
سلام مسیر رو دنبال کنید شاید چاپ pcb اشتباه باشه و دیود صحیح قرار گرفته باشه عیب همین برد رو برطرف کنید ایا دستگاه رو با برد سویچینگ دیگه ای تست کردید میخام این رو بگم شاید همین برد هم سالم باشه و عیب دیگه ای وجود داشته باشه
سلام . برد قبلی که ترانزیستور و دیودهاش سوخته بود عین همینه . و علت اطمینان از اینکه دیود را اشتباه گذاشته از روی برد قبلی بود ( البته گفته ی شما هم میتونه درست باشه. بعضی موقع سازندگان داخلی برد ها برای اینکه کپی برداری نشه یا علامت های قطعات را برعکس میزارن یا نوشته ی روی آی سی ها رو پاک میکنن ) . قیمت این برد ۳۰ هزار هست . قطعات روی برد را اینجا عوض کنم نزدیک ۲۰ تومن میشه . چون برای دستگاه دیگه دارم قطعه خرید میکنم این برد رو هم روش اضافه کردم . نتیجه رو اعلام میکنم.
با تشکر
