با سلام :

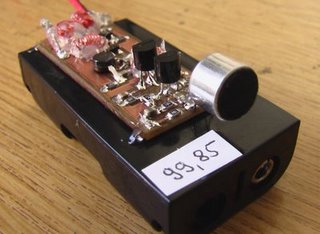

یک مدار ساده و به درد خور با یک ترانزیستور موسفیت معمولی bf998 یک میکروفون بی سیم داشته باشید .

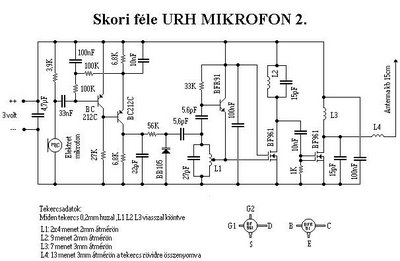

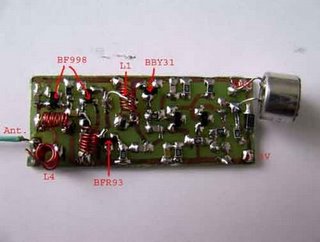

به همراه مدار چاپی و نقشه و راهنمای مونتاز:
دانلود کنید :
به این لینک هم سر بزنید : http://www.irantk.ir/t1467.html#post6718

با تشکر .
موفق باشید.


پیوست‌ها

  • 10.2 کیلوبایت بازدیدها: 403
  • 8.9 کیلوبایت بازدیدها: 401
  • 10 کیلوبایت بازدیدها: 391
آخرین ویرایش:

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,675
با سلام :

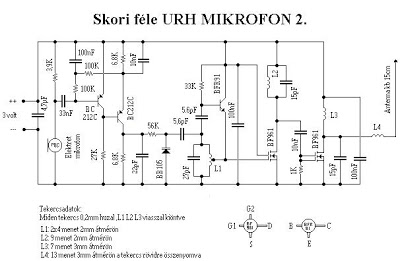

و اين يكي رادر منبع خود تا 500 متر برد نوشته ولي فكر كنم تا 300 متر برد حرف نداره و در نوع خود واقعا فرستنده اف ام (مدولاسيون اف ام ) و جالب است :

ملاحظه كنيد :
با تشكر .
موفق باشيد .


پیوست‌ها

ali4258

کاربران vip(افتخاری)
vip افتخاری
کاربر
2006-10-12
89
190
یک نمونه میکروفون بیسیمی موجود در بازار دیدم بسیار ساده بود ولی خیلی جالب
بخاطر اینکه یک باطری قلمی معمولی راه اندازی میشد جالب اینجاست یک ترانزیستور ساده و با یک سلف این 1.5 ولت تبدیل میشد به شش ولت و این شش ولت یک اوسیلاتور بهمراه یک طبقه تقویت رو بکار می انداخت
نقشه اون موجود نیست؟


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,675
یک نمونه میکروفون بیسیمی موجود در بازار دیدم بسیار ساده بود ولی خیلی جالب
بخاطر اینکه یک باطری قلمی معمولی راه اندازی میشد جالب اینجاست یک ترانزیستور ساده و با یک سلف این 1.5 ولت تبدیل میشد به شش ولت و این شش ولت یک اوسیلاتور بهمراه یک طبقه تقویت رو بکار می انداخت
نقشه اون موجود نیست؟
با سلام :
دوست عزيز اين مدل را چند سال پيش من داشتم و كلي باهاش كلنجار رفتم در اين مدل با توجه به سادگي بيش از حد مدار كه از روش توليد نويز سفيد توسط يك ترانزيستور و يكسوسازي خروجي ان و تبديل به 6 ولتي براي مصرف مدار استفاده شده بود اولا كلي لغزش و نويز را همراه داشت كه عملا قابل استفاده نبود در ثاني با توجه به مصرف بيش از استاندارد از باتري 5/1 ولتي فقط حدود يك ساعت باتري دوام مياورد كه باز عملا مدار به درد بخوري نبود و نقشه انرا فكر كنم در ارشيوم داشته باشم اگر نياز ضروري داريد پيام بزاريد تا پيدا و اپلود كنم ولي به درد بخور نيست .
با تشكر .
موفق باشيد .
