با سلام

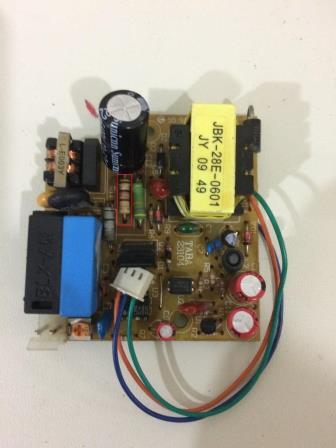

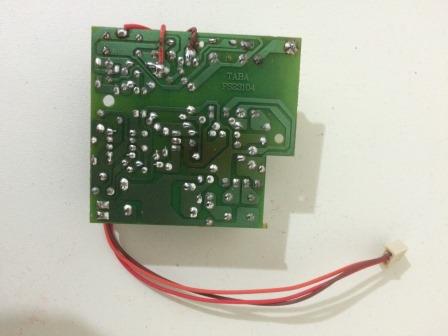

یک آیفون تصویری تابا مدل 1040c دارم که به هیچ عنوان روشن نمیشه
مدار رو که چک کردم عیب ظاهری از منبع تغذیه بود ... فیوز عمل نکرده بود ولی یکی از مقاومت ها سوخته بود
حالا به دو مشکل برخوردم:
1 - مقاومت R11 ( قطعه معیوب که بالا ذکر شد ) تغییر رنگ داده و شک دارم 100 اهم هست یا 150 اهم ؟(البته توی شکل من 100 اهم یک وات گذاشتم )
2 - مقاومت 1 وات هست یا 2 وات ؟

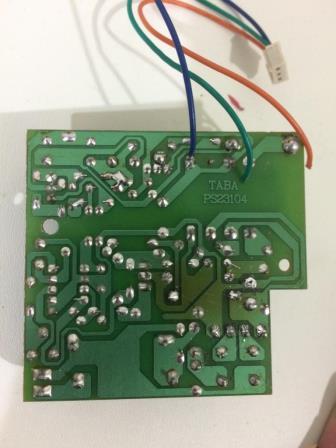

3 - فیش سه سیم خروجی تغذیه با چند تکان به علت لحیم ضعیف کنده شده و حضور ذهن ندارم ابتدای سیم ها به کدوم قسمت از مدار تغذیه وصل میشه .
4 - در بازار قطعات زیر رو چک کردم نمونه های مشابه موجود بود ... آیا تعویض این قطعات با نمونه مشابه مجاز هست ؟
الف - ترانزیستور sr-02n65 روی برد نصب هست که در بازار فروشنده گفت میشه از hfs4n60 استفاده کرد .
ب - پل دیودی kbp206g روی برد نصب هست که فروشنده جایگزینش رو rs207 معرفی کرد .(البته با مولتی متر که تست کردم قطعه پل دیودی سالم هست و فقط محظ کنجکاوی پرسیدم )

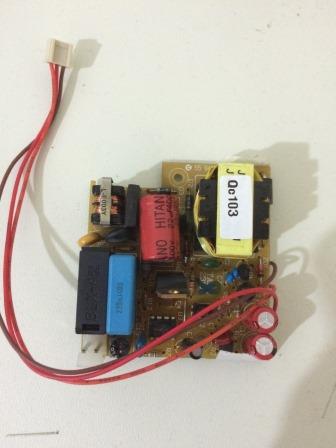

5 - اون قطعه مربع شکل آبی رنگ خازن هست ؟ روش که درج شده 0.33 میکرو فاراد
.
خازن 22 میکرو فاراد 400 ولت هم( با اینکه سالم بود ) محظ احتیاط تعویض میکنم
.

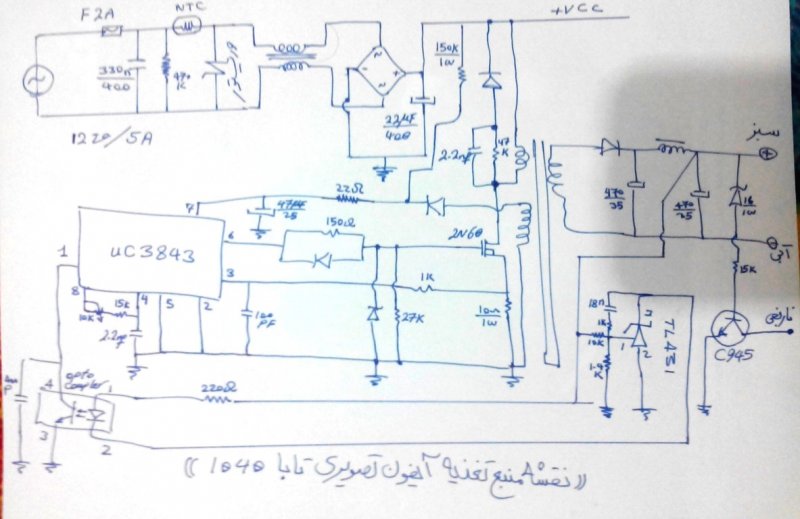

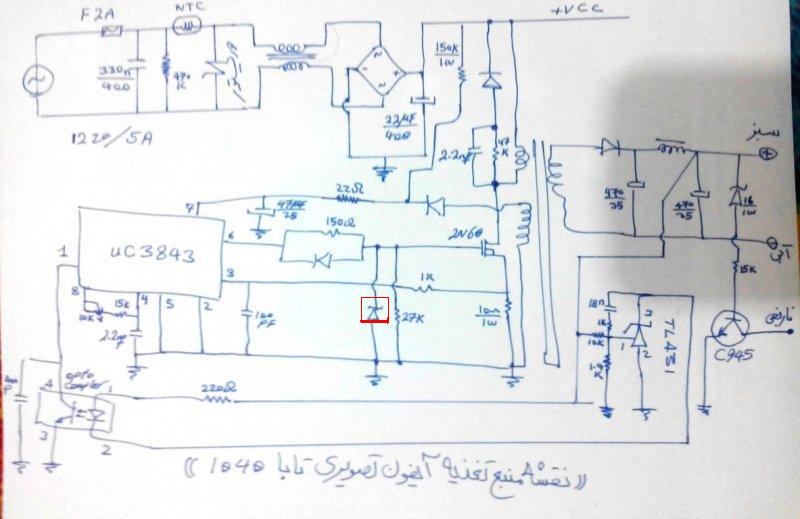

اگر استادان گرامی نقشه مدار رو هم داشته باشن و در اختیارم بزارن بسیار ممنون میشم .
