منبع تغذيه 0 الي 30 ولت 10 امپر با نشانگر ولتاژ و امپراز

[2682207]

با سلام و تشکر فراوان از شما
من قصد ساختن منبع رو دارم
انشا.... که جواب میگیرم و خبرشو اعلام میکنم



[پریسام]

ba tashakore kheili ziad
movafagh bashid



[ehsanarn]

با سلام به دوستان
ایا ای سی شماره 3 (vk7200)این مدار در ایران پیدا می شود؟؟؟
با تشکر



[gadraj]

با سلام به دوستان
ایا ای سی شماره 3 (vk7200)این مدار در ایران پیدا می شود؟؟؟
با تشکر

سلام :
از فروشگاه هاي سايت پيگير باشيد .
پست بلا محل شما حذف خواهد شد .
موفق باشيد .



[elham.as]

سلام.خسته نباشید.
من یه مدار منبع تغذیه سوئیچینگ فلای بک 18 ولت عملی می خواستم.می تونید کمک کنید؟



[AB88]

با سلام
ببخشید چند تا سوال داشتم اگر لطف کنید و جواب بدید
در منبع تغدیه پست اول
1-چرا برای آمپر متر از مقاومت شانت استفاده نکرده ؟
2-اگر از مقاومت شانت استفاده کنیم اتصالی در قسمت ولتمتر به وجود نمی یاد و عدد صفر ولت رو نشون بده؟
3-طریق اتصال ولتمتر و آمپرمتر در منابع تغذیه آزمایشگاهی به چه صورت است؟
با تشکر



[gadraj]

با سلام
ببخشید چند تا سوال داشتم اگر لطف کنید و جواب بدید
در منبع تغدیه پست اول
1-چرا برای آمپر متر از مقاومت شانت استفاده نکرده ؟
2-اگر از مقاومت شانت استفاده کنیم اتصالی در قسمت ولتمتر به وجود نمی یاد و عدد صفر ولت رو نشون بده؟
3-طریق اتصال ولتمتر و آمپرمتر در منابع تغذیه آزمایشگاهی به چه صورت است؟
با تشکر

با سلام :
برای سنسور ولتاژ و جریان از مقاومت های شنت استفاده شده اما بصورت رایج که معمولا از یک مقاومت کم اهمی سری استفاده میشه نیست در قسمت ورودی هر یک دارای مقاومت و پتانسیومتر هایی برای تنظیم دقیق ولتاژ و جریان در شماتیک ها کاملا مشخص هستند .
اتصال امپر متر و ولتمتر درمنابع تغذیه بستگی به نوع سنسور ان دارد { معمولا امپر متر باید سری با خروجی و ولتمتر موازی با ان } در این شکل هر دو مدار ظاهرا به موازات خط خودشون وصل شده اند ولی اگر دقت نمایید در نهایت ولت متر به صورت موازی با خط خروجی و امپر متر به صورت سری با خروجی میباشد به ساختار و ارایشی درایو ترانزیستورهای خروجی {قدرت } بیشتر بذل توجه کنید .
موفق باشید .



[AB88]

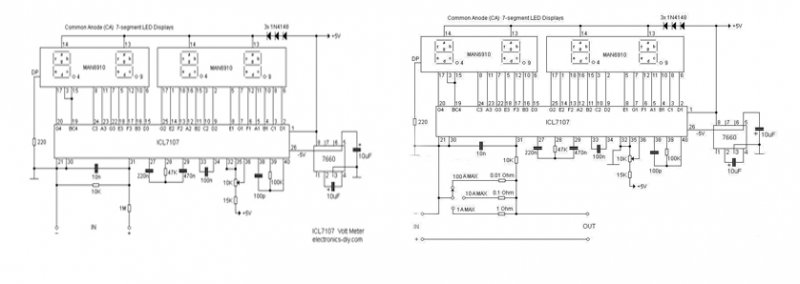

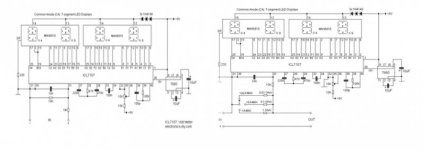

خیلی ممنون که جواب دادید راستش من یک ولتمتر و آمپرمتر با همین آی سی ها ساختم ولتمترو به صورت موازی قرار می دم و آمپرمتر هم به صورت سری و ولتاژ دو مدار به صورت مشترک تامین میشه .به خاطر پایه 21 زمانی که ورودی منفی ولتمترو وصل میکنم به دو سر مقاومت ولتمتر اتصال کوتاه میشه و ولتاژ صفر رو نشون می ده و زمانی که ورودی مثبت ولتمترو به دو سر مقاوت وصل مینکم علامت منفی روی آمپرمتر روشن میشه و عدد اشتباه نشان میده لطفا راهنمایی کنید.



[mohamad.he]

شكرا جزيلا



[khebreh]

با سلام :
با تشکر از استاد gadraj در خصوص ایجاد این تاپیک !

مدار زیر نسخه ی انگلیسی همان مدار استاد است با این تفاوت که :
1- pcb مدار مورد نظر در این نسخه موجود است که دوستان میتوانند از آن استفاده نمایند .
2- در این مدار برای کنترل جریان به جای آی سی VK7200 از آی سی متداول LM723 استفاده شده است .
3-تنها نقص این نسخه عدم وجود مدار نمایشگر ولتاژ و جریان است .
