منبع تغذيه سويچينگ 12-220

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,529
با سلام :
در ابتدا از مدارات ساده شروع ميكنيم :

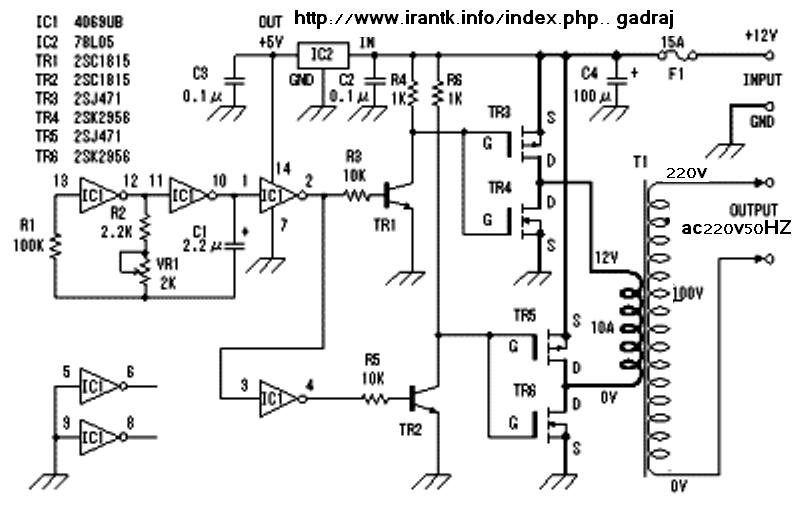

مدار ساده منبع تغذيه سويچينگ با ورودي 12 ولت باتري ماشين و خروجي 100 الي 220 ولت ac 50 hz
ساده البته انتظار توان بالايي نداشته باشيد ولي در كل مدار جالبي هست .
دانلود كنيد :
با تشكر .
موفق باشيد .


پیوست‌ها

  • 54.5 کیلوبایت بازدیدها: 4,260

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,529
Tarigeie mohasebei trans ra mi..
با سلام :
قرار شد سوالات خود را در تاپیک پرسش و پاسخ قرار دهید از این به بعد هر پست بلامحل بی پاسخ و حذف خواهد شد به خاطر مهمان بودن این دوست تازه کار بی نتیجه نمیزارم .
1 - دوست عزیز از این لینک ( اموزش گام به گام الکترونیک ) پیگیر باشید :

http://www.irantk.ir/f5.html

2 - این هم لینک اموزش ترانس پیچی و تاپیک ترانس در سایمون همراه با نرم افزار مربوطه کلیک کنید :
http://www.irantk.ir/f100.html
با تشکر.
موفق باشید .

آخرین ویرایش:

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,529
اداپتور 230 ولت به 12 ولت سویچینگ

با سلام به درخواست دوست عزیزمون tofan مدارو طراحی یک اداپتور سویچینگ 85 الی 230 ولت ورودی برق شهر و با خروجی 12 ولت ( قابل انتخاب به هر ولتاز دیگر ) تقدیم میگردد .
با تشکر.
موفق باشید .


پیوست‌ها

  • 364.3 کیلوبایت بازدیدها: 1,797

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,529
نقشه اداپتور (شارزر های ) دستی و همراه و...

با سلام :
در این پست با تعدادی ازنقشه و مدارات اداپتورهای خانگی و جیبی که در تلفن های همراه و سایر چنین مواردی کاربرد دارند را به همراه دوفایل اموزشی طراحی و اصول کار انها تقدیم میگردد امیدوارم براتون مفید واقع شود . لینک دانلود زیر حاوی چندین فایل میباشد .

[hide] مشاهده فایل‌پیوست di157.pdfمشاهده فایل‌پیوست di158.pdfمشاهده فایل‌پیوست di159.pdfمشاهده فایل‌پیوست di179.pdfمشاهده فایل‌پیوست di182.pdfمشاهده فایل‌پیوست di184.pdfمشاهده فایل‌پیوست di185.pdf[/hide]
با تشکر.
موفق باشید .


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,529
ادامه نقشه ها ی اداپتورهای خانگی

با سلام :
این هم بقیه نقشه ها ... دو فایل اخری مربوط به اصول کار و اموزش طراحی چنین مداراتی را شامل است البته دوستان استحضار دارند که این نوع اداپتورها ارزش تعمیری ندارند ولی برای کسب مهارت و پی بردن به نحوه اصول کار منابع سویچینگ و تولید انبوه انها از جنبه اقتصادی خالی از لطف نیست .
(علاقمندان با توجه به لینک های موجود در فایل ها میتوانند اطلاعات بیشتری از منابع اصلی را بدست اورند استفاده از لینک ها را توصیه میکنم ).
توجه کنید {لینک زیر شامل چندین فایل جداگانه هست } میتونید توسط نشانگر ماوس یکی یا همه را انتخاب و دانلود کنید }

[hide] مشاهده فایل‌پیوست di186.pdfمشاهده فایل‌پیوست di196.pdfمشاهده فایل‌پیوست di197.pdfمشاهده فایل‌پیوست epr8.pdfمشاهده فایل‌پیوست linkswitch-ii_family_datasheet.pdf[/hide]
با تشکر .
موفق باشید .


KAMRAN ELEC

کاربر
2009-03-27
5
36
اینورتور جدید

با سلام منبع تغذیه ای در حال کامل شدن مدار اصلی را دارم که با آی سی های جدید در حال کامل شدن است .
در چند روز آینده کامل و در اختیار کاربران قرار خواهم داد .
مجهز به ترانس فریت ، حجم کم ، led خطا و با قدرت 500 وات(12 ولت به 220 ولت) می باشد . متشکرم
KAMRAN ELEC


ila00

کاربر vip
vip
کاربر
2009-11-02
31
99
تشریح کامل مدار منبع تغذیه سویچینگ

با سلام:
تشریح کاملی از منبع تغذیه سویچینگ که بصورت پاور پوینت
و توسط آقای مریدی آماده شده رو اینجا آپلود کردم پیشنهاد
میکنم حتما دانلود کنید.
یه سری هم به آدرس زیر بزنید مقالات خوبی رو ارائه کرده.
منبع:www.dariushmoridi.blogfa.com
