به نام خدا و با سلام

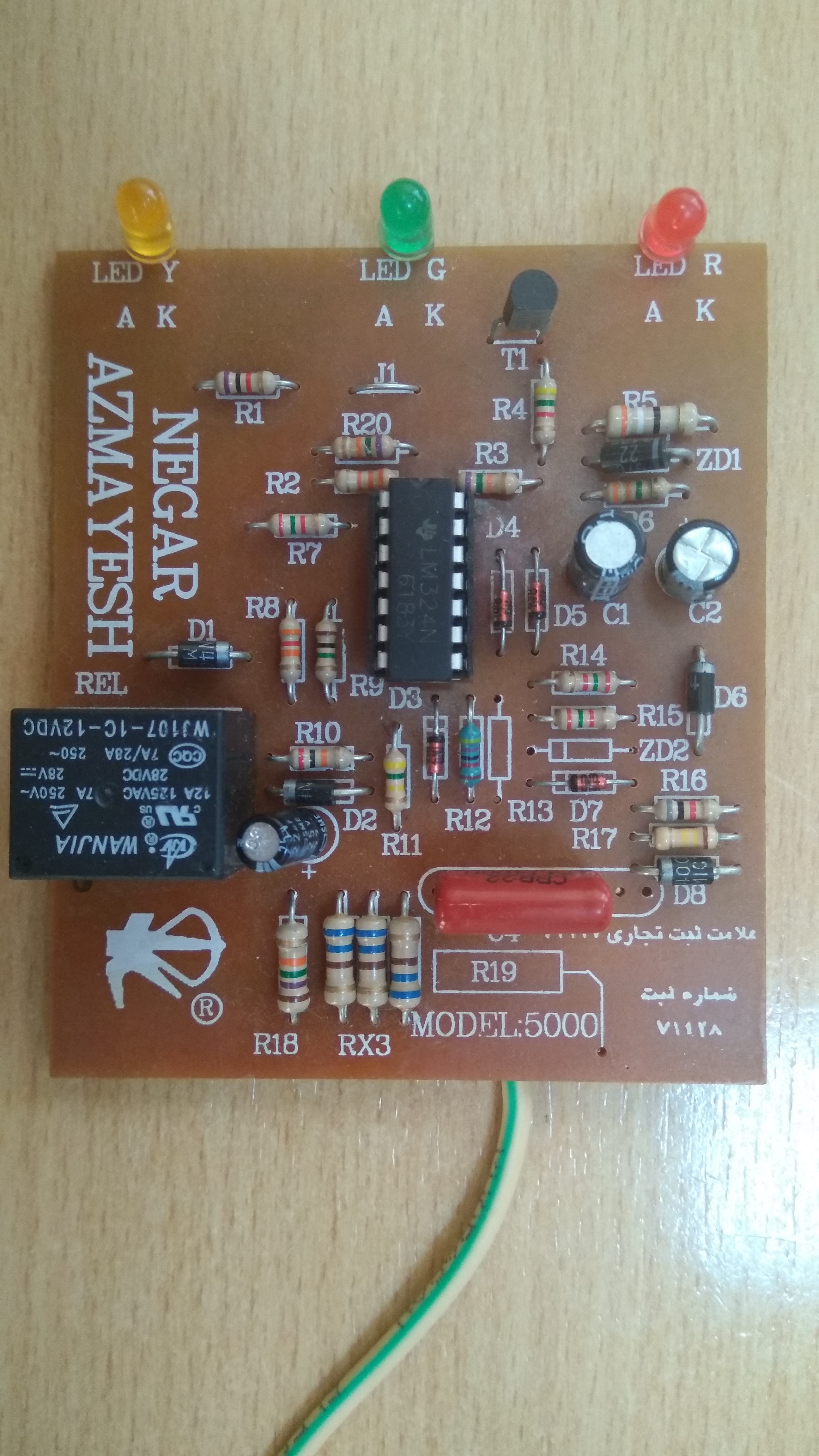

در عکس زیر مقادیر R13 و ZD2 چقدره و آیا آی سی به کار رفته LM324 هستش؟
آی سی LM324 رو با توجه به تجربیات همکاران گذاشتم و مطمئن نیستم همین شماره باشه
متشکرم
به نام خدا و با سلام
در عکس زیر مقادیر R13 و ZD2 چقدره و آیا آی سی به کار رفته LM324 هستش؟
آی سی LM324 رو با توجه به تجربیات همکاران گذاشتم و مطمئن نیستم همین شماره باشه
متشکرم مشاهده فایلپیوست 161444
اگر ولتاژ پایه 4 نسبت به 11 حدود 12 ولت باشه یا از تغذیه گرفته شده باشه و قطب مثبت ولتاژ پایه 4 باشه احتمال زیاد شماره ای سی lm324 هستش
مشخص کن سر و ته دیود و مقاومت به کجا وصله
اگر ولتاژ پایه 4 نسبت به 11 حدود 12 ولت باشه یا از تغذیه گرفته شده باشه و قطب مثبت ولتاژ پایه 4 باشه احتمال زیاد شماره ای سی lm324 هستش
مشخص کن سر و ته دیود و مقاومت به کجا وصله
سلام و عرض ادب و تشکر از پاسخ شما
پایه 4 آی سی مثبت و پایه 11 گراند هست
کاتد ZD2 به 3،6و10 آی سی و آند ZD2 به گراند وصله
یه پایه مقاومت گراند( 11 آی سی ) و پایه دیگه به 9 آی سی وصله
