مشکل USB باند پرتابل

[linas_kal200]

سلام

فعلا راحت ترین کار اینه که از ماژول های افزاینده با خروجی 5 ولت استفاده کنید
مثلا این یکی مناسبه:

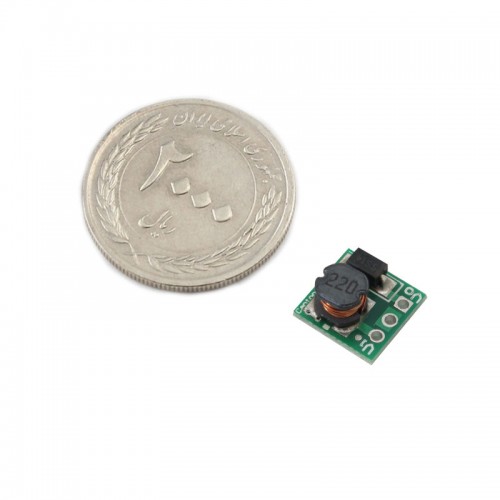

مشاهده فایل‌پیوست 191174

این ماژول را چجوری نصب کنم ؟ ورودی از کجا و خروجی را به کجا بدم ؟



[mohammadhadi]

این ماژول را چجوری نصب کنم ؟ ورودی از کجا و خروجی را به کجا بدم ؟

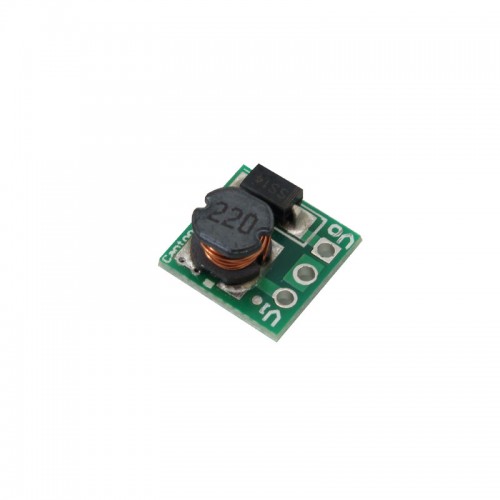

مشاهده فایل‌پیوست 191193

سلام
آی سی akzp و دیود کنارش را خارج کنید
پایه وسط ماژول را به منفی وصل کنید
پایه vi را به ورودی برق akzp
پایه vo به کاتد دیود کنار akzp



[linas_kal200]

سلام
آی سی akzp و دیود کنارش را خارج کنید
پایه وسط ماژول را به منفی وصل کنید
پایه vi را به ورودی برق akzp
پایه vo به کاتد دیود کنار akzp

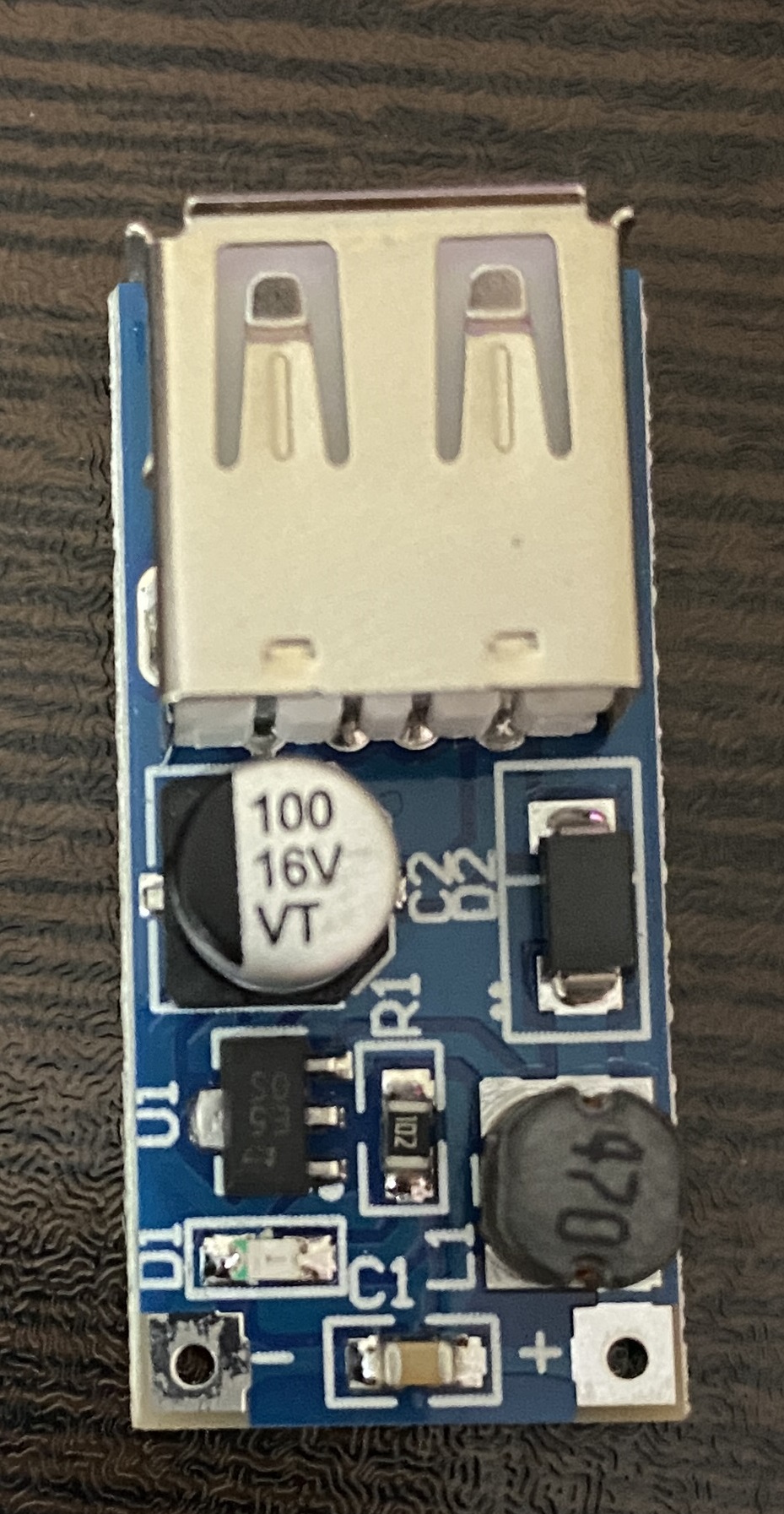

متاسفانه ماژول را در بازار پیدا نکردم فقط تونستن این ماژول USB را بگیرم ، ایا راهی هست بشه استفاده کرد ؟



[mohammadhadi]

سلام
بله اینم میشه استفاده کرد
آی سی akzp و دیود کنارش را خارج کنید
پین منفی پایین برد به منفی
پین مثبت پایین برد به ورودی akzp
مثبت خازن 100 میکرو به کاتد دیود کنار akzp



[linas_kal200]

با تشکر از دوستانی که راهنمایی کردند به خصوص دوست عزیز mohammadhadi
مشکل 5 ولت USB با راهنمایی دوستمون حل شد
