مشکل USB باند پرتابل

[linas_kal200]

سلام
یک باند پرتابل که USB کار نمیکند و این IC مشکخص کردم سوخته است

1- لطفا IC مشابه بگید چی میشود؟

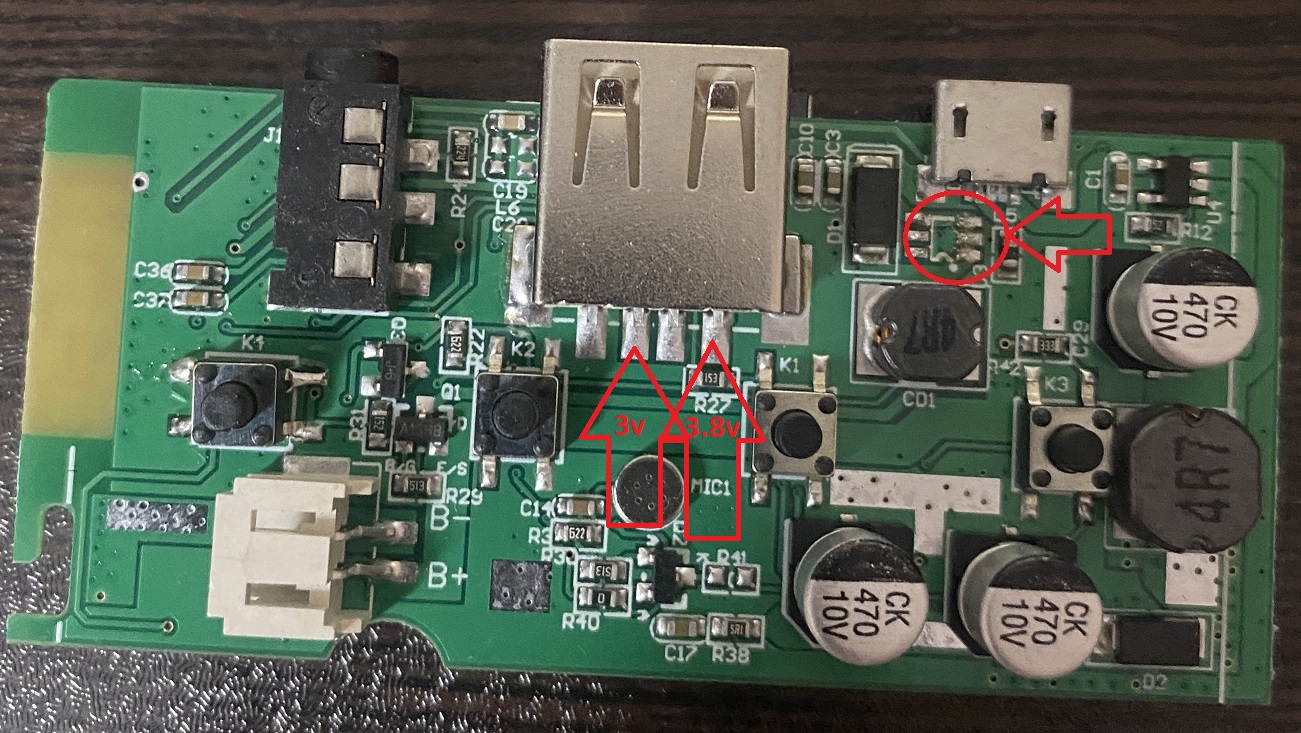

2- چجوری USB را راه اندازی کنم (ولتاژ های پین های USb ، وقتی فلش داخلش هست را در شکل گذاشتم)



[حمیدکیانی]

سلام

یک 5ولت به ورودی اعمال کنید ومسیرDM_Dpراتاپردازنده
بررسی بفرمائید
ضمنا توضیح ندادید که روشن می شود یاخیر؟



[mohammadhadi]

سلام
احتمالا sy8009 باشه که توی گیرنده های دیجیتال فراوونه
پایه ها را مطابقت بدید



[izeh]

سلام
احتمالا sy8009 باشه که توی گیرنده های دیجیتال فراوونه
پایه ها را مطابقت بدید

نه دوست عزیز این باید ای سی شارژ باشه چون تو ورودیه مثل ای سی LT7H ولی اون 5پایه داره ولی این 6پایه داره نمیدونم میتونه بجاش استفاده کنه یا نه باید دیتاشیتوشون رو گیر بیاره و مطابقت بده



[mohammadhadi]

نه دوست عزیز این باید ای سی شارژ باشه چون تو ورودیه مثل ای سی LT7H ولی اون 5پایه داره ولی این 6پایه داره نمیدونم میتونه بجاش استفاده کنه یا نه باید دیتاشیتوشون رو گیر بیاره و مطابقت بده

سلام

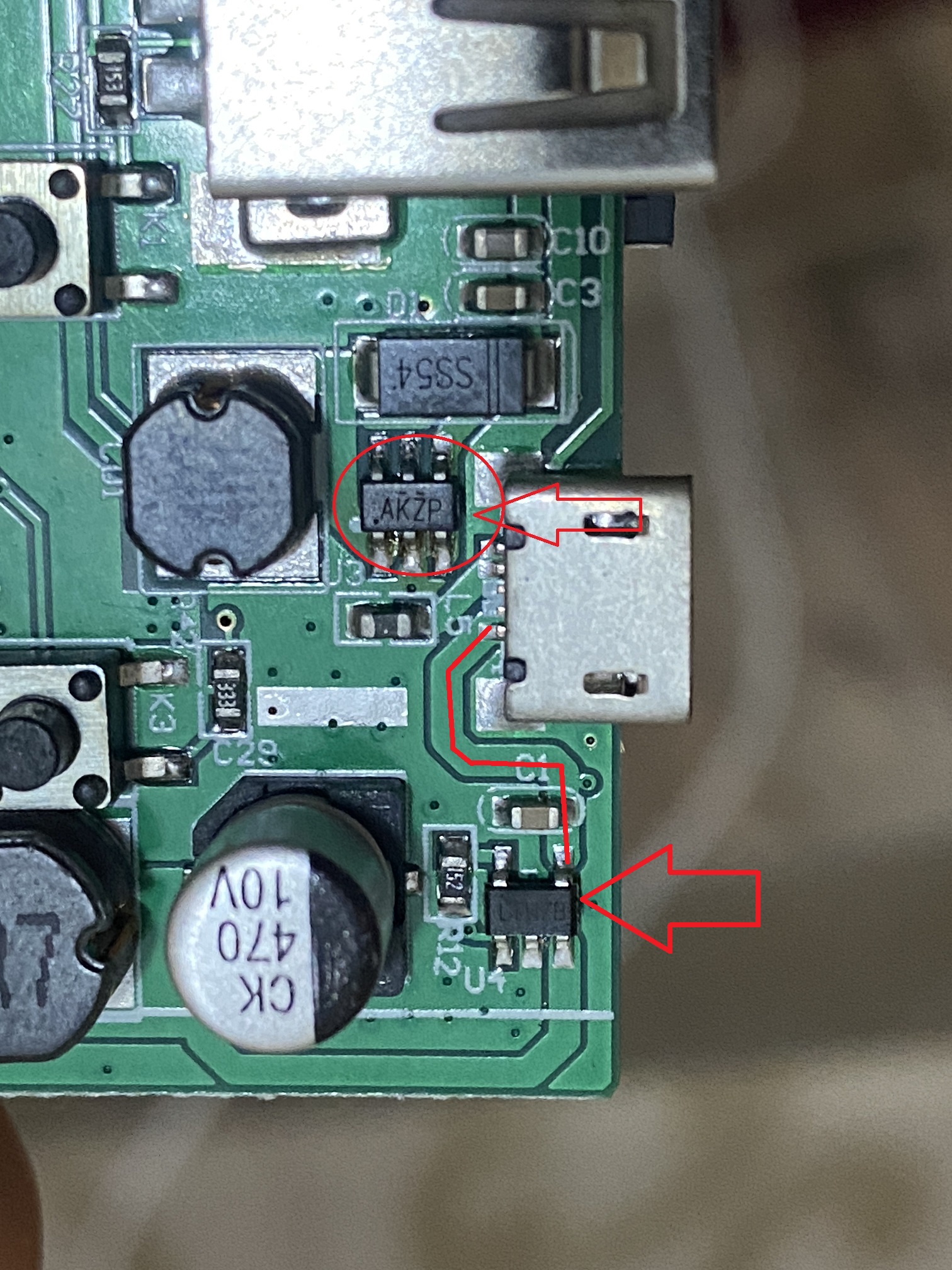

با توجه به مسیر ورودی برق و شماره نوشته شده روی اون یکی lth7b آی سی شارژ اون یکیه .
ضمنا ولتاژ 5 ولت یو اس بی به 3.8 افت کرده به این معنیه که آی سی dc dc کار نمی کنه



[linas_kal200]

1- این IC شارژ نیست ، چون باتری هم شارژ میشه هم اینکه دستگاه روشن میشه
2- مشکل در این دستگاه فقط کار نکردن USB هست
با توضیحات دوستان بنده سر در گم شده ام
لطفا بگید چجوری میتونم جای IC AKZP یک IC مناسب بگذارم ؟



[linas_kal200]

الان که این IC AKZP را از روی برد جدا کردم ، دستگاه به خوبی با بلوتوث کار میکند به جز USB

حالا اگر این IC AKZP پیدا نمیشود یا جایگزین ندارد چجوری میشه USB را که ولتاژ های 3.8 و 3 را دارد را به عمل اورد و درستش کرد ؟



[mohammadhadi]

الان که این IC AKZP را از روی برد جدا کردم ، دستگاه به خوبی با بلوتوث کار میکند به جز USB

حالا اگر این IC AKZP پیدا نمیشود یا جایگزین ندارد چجوری میشه USB را که ولتاژ های 3.8 و 3 را دارد را به عمل اورد و درستش کرد ؟

سلام
پست سوم جواب دادم ممکنه sy8009 باشه. نقشه اش را هم فرستادم که مطابقت بدید

اگر sy8009 نبود میتونید از ماژول های افزاینده استفاده کنید



[linas_kal200]

سلام
پست سوم جواب دادم ممکنه sy8009 باشه. نقشه اش را هم فرستادم که مطابقت بدید

اگر sy8009 نبود میتونید از ماژول های افزاینده استفاده کنید

ممنون
بله خواندم منتها من از IC خودش دیتا شیت ندارم چجوری مطابقت دهم ؟

ماژول افزاینده چی پیشنهاد میدید که حتما جواب میدهد ؟



[mohammadhadi]

ممنون
بله خواندم منتها من از IC خودش دیتا شیت ندارم چجوری مطابقت دهم ؟

ماژول افزاینده چی پیشنهاد میدید که حتما جواب میدهد ؟

سلام

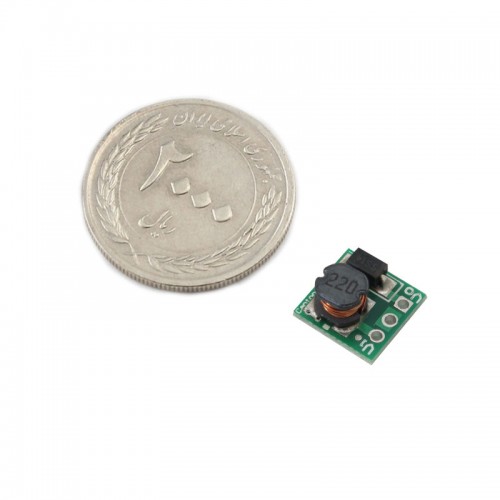

فعلا راحت ترین کار اینه که از ماژول های افزاینده با خروجی 5 ولت استفاده کنید
مثلا این یکی مناسبه:


https://shop.aftabrayaneh.com/C-to-dc-5v-step-up-boost-conveter-module_AFTAB.html
