مشکل کار نکردن فن لپ تاپ دل مدل Latitude E6400

[soh3il]

اینم فایل شماتیک



[soh3il]

اساتید عزیز مارو فراموش نکنید :anonymous:

مشتری امروز گفت که بمدت 2 الی 3 ماه از شارژر غیر استاندارد استفاده میکرده
ایا این باعث این اتفاق میتونه باشه؟

و فکر کنم مشکل رو پیدا کردم

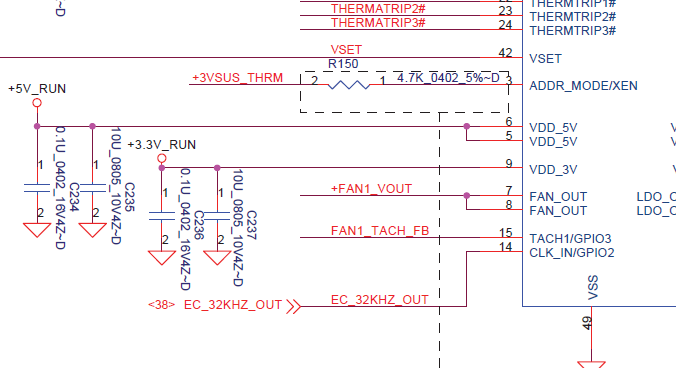

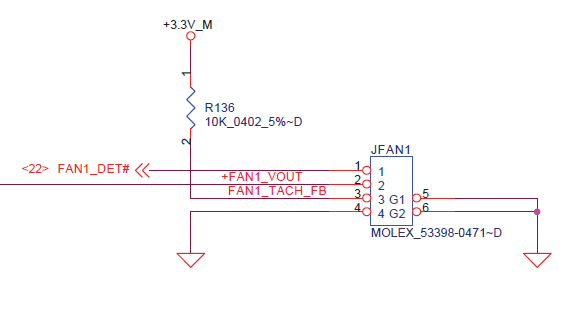

طبق مدار و در حالت تست فن با منبع تغذیه. پایه Fan_Vout باید دارای ولتاژ 3.3 ولت باشه. در حالی که این ولتاژ روی پایه دوم سوکت فن و پایه 7 و 8 آیسی EMC4002 وجود ندارد.
خوب تا اینجاشو فهمیدم. آیا به نظر شما آیسی مورد نظر سوخته؟
باید تعویض بشه یا راه حل دیگه ای هم دارد؟



[cybernova]

دوست خوبم
شاید I/O دچار مشکل شده و نمی تونه به فن دستور بده .یه سری از پایه های I/O پارامترهای حرارتی رو از CPU دریافت و سپس طبق این پارامترها ،توسط آی سی کنترل فن،فن رو فعال یا غیر فعال می کنه یا دور فن رو کاهش یا افزایش می ده .شما پایه های مربوط به کنترل فن و حرارت CPU رو که معمولا با TMP IN مشخص می شه و یه ولتاژ رفرنس داره رو چک کنید .همچنین مسیر بین این پایه ها و آی سی کنترل فن رو هم از نظر معیوب بودن قطعات بررسی کنید .
موفق باشید .



[jaxtor]

با سلام مجدد
سیم آبی رو قطع کردم تاثیری نداشت. فقط موقعی که با نگه داشتن دکمه پاور لپ تاپ را خاموش میکنم یه تکون کوچک میخوره

[hide] دوست عزیز وقتی ولتاژ 5 ولت روی ایسی i/o نباشد ایسی معیوب هست وباید تعویض شود [/hide]

با تشکر



[soh3il]

hidden content may not be quoted

با تشکر

با عرض سلام و خسته نباشید و تشکر از پاسختون
ببخشید این سوال رو میپرسم. میشه بفرمایید کدوم پایه از I/O باید دارای 5 ولت باشه؟
چون تو نقشه کلا 3.3 ولت مشخص شده و پایه ای رو مشخص نکرده که باید 5ولت داشته باشه. به احتمال زیاد تو نقشه ندیدمش
شرمنده ازسوالی که پرسیدم
با تشکر



[soh3il]

دوست خوبم
شاید I/O دچار مشکل شده و نمی تونه به فن دستور بده .یه سری از پایه های I/O پارامترهای حرارتی رو از CPU دریافت و سپس طبق این پارامترها ،توسط آی سی کنترل فن،فن رو فعال یا غیر فعال می کنه یا دور فن رو کاهش یا افزایش می ده .شما پایه های مربوط به کنترل فن و حرارت CPU رو که معمولا با TMP IN مشخص می شه و یه ولتاژ رفرنس داره رو چک کنید .همچنین مسیر بین این پایه ها و آی سی کنترل فن رو هم از نظر معیوب بودن قطعات بررسی کنید .
موفق باشید .

با تشکر از جوابتون. حتما مسیر هایی که فرمودین را برسی میکنم و نتیجه را اعلام میکنم



[mahdirezaee]

سلام دوست عزیز

مشکل از
io هست عوض کنید درست می شود

یا حق



[soh3il]

سلام دوست عزیز

مشکل از
io هست عوض کنید درست می شود

یا حق

سلام
فردا حتما آی سی I/O را عوض میکنم و نتیجه را اعلام میکنم.
با تشکر از راهنماییتون



[soh3il]

hidden content may not be quoted

با تشکر

با عرض سلام و خسته نباشید مجدد. ای سی i/o را عوض کردم ولی مشکل همچنان پابرجاست.



[soh3il]

سلام دوست عزیز

مشکل از
io هست عوض کنید درست می شود

یا حق

با سلام. با تعویض i/o مشکل برطرف نشد.
