مشکل: مشکل نوسان رطوبت در دستگاه جوجه کشی

[sky_man847]

اصلا sht20 هشت پایه نیست

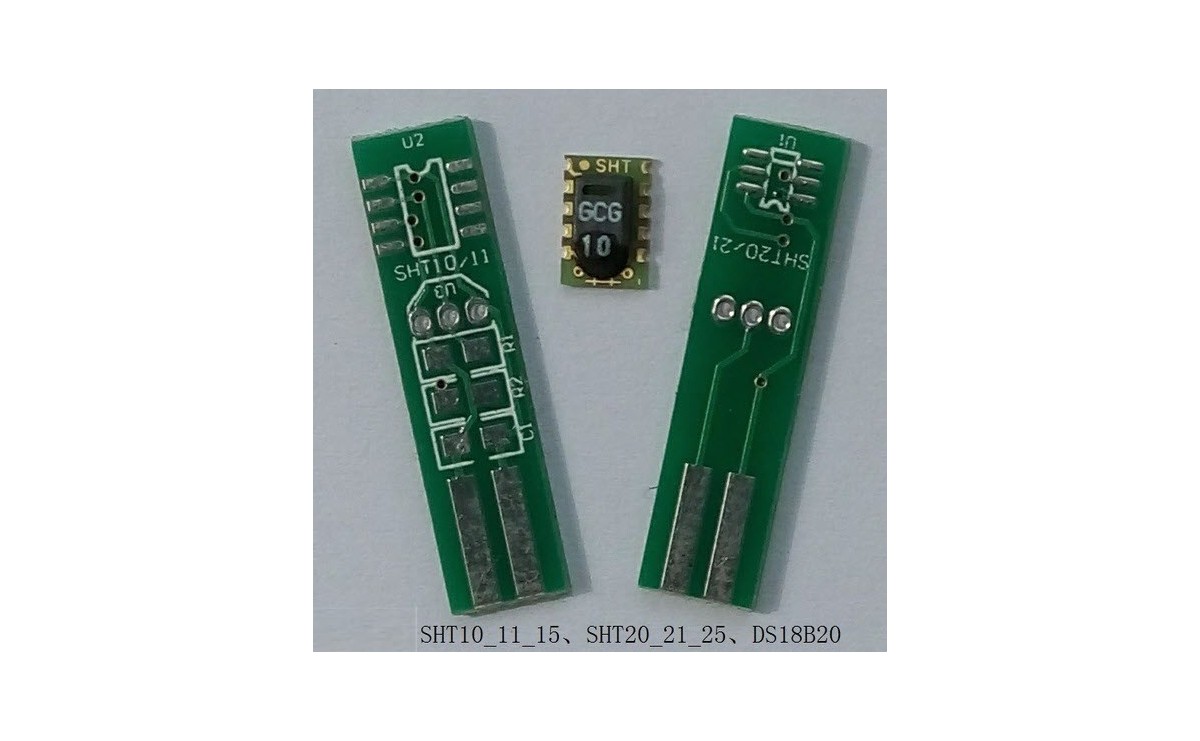

برد دو لایه هست یه طرفش سنسور های sht10,11,15 میخوره و یه طرفش هم sht20 میخوره که شش پایه هست اون نوشته هایی که شما می خوانید درسته برای سنسور sht20 هست ولی میبینید که جاش خالیه و در عوض پشت برد یه سنسور هشت پایه احتمالا sht10 وصل شده این عکس گویای همه چیزه

مشاهده فایل‌پیوست 184206
​

مهندس اینو از کجا میتونم تهیه کنم رو برد مال من خازن و مقاومت smdداره...من دنبال اینم ممنون میشم لینک خرید چیزی دارین برام ارسال کنین



[sky_man847]

خوب اگر اینجوره سازنده میخواسته از سنسور در مقابل ولتاژ معکوس محافظت کنه
البته دیودها می تونن باعث کاهش ولتاژ تغذیه سنسور هم بشن
می تونید ولتاژی که روی دو پایه مثبت و منفی سنسور می افته رو اندازه بگیرید؟
همینطور ولتاژ دو سر میکرو رو اندازه بگیرید (ولتاژ پایه های 7,8 )

برد یه مشکلی داره اصلا فوت پرینت نداره.ببینم میتونم +-رو پیدا کنم



[m0hammd]

مهندس اینو از کجا میتونم تهیه کنم رو برد مال من خازن و مقاومت smdداره...من دنبال اینم ممنون میشم لینک خرید چیزی دارین برام ارسال کنین

خوب این سنسور یه کم گرونه
می تونی از سایتهای زیر تهیه کنید
سایت یک
سایت دو
می تونید بگردید و اگر ارزانترشو پیدا کردید تهیه کنید ولی این مدل من استفاده کردم کیفتشون به مراتب خیلی بهتره
توجه کنید که سنسور نصب شده شبیه برد خودتون به سختی می تونید پیدا کنید برای همین شما باید پایه های سنسور رو پیدا کنید و در صورت تهیه سنسور نو آن را با قبلی جایگزین کنید
اگر قصد جایگزین داشته باشید کمکتون می کنم پایه ها رو پیدا کنید و جایگزین کنید
اما قبلش باید مطمئن بشید سنسور خودتون مشکل دار هست یا خیر
برای اندازه گیری ولتاژ سنسور طبق عکس پایه یک زمین هست و پایه 4 هم vdd

​

می توانید ولتاز این دو پایه رو اندازه بگیرید
ولتاژ پایه های هفت و هشت میکرو رو هم اندازه بگیرید
موقع اندازه گیری مواظب باشید سر سوزنی مولتی متر به پایه های دیگه نخوره



[sky_man847]

خوب این سنسور یه کم گرونه
می تونی از سایتهای زیر تهیه کنید
سایت یک
سایت دو
می تونید بگردید و اگر ارزانترشو پیدا کردید تهیه کنید ولی این مدل من استفاده کردم کیفتشون به مراتب خیلی بهتره
توجه کنید که سنسور نصب شده شبیه برد خودتون به سختی می تونید پیدا کنید برای همین شما باید پایه های سنسور رو پیدا کنید و در صورت تهیه سنسور نو آن را با قبلی جایگزین کنید
اگر قصد جایگزین داشته باشید کمکتون می کنم پایه ها رو پیدا کنید و جایگزین کنید
اما قبلش باید مطمئن بشید سنسور خودتون مشکل دار هست یا خیر

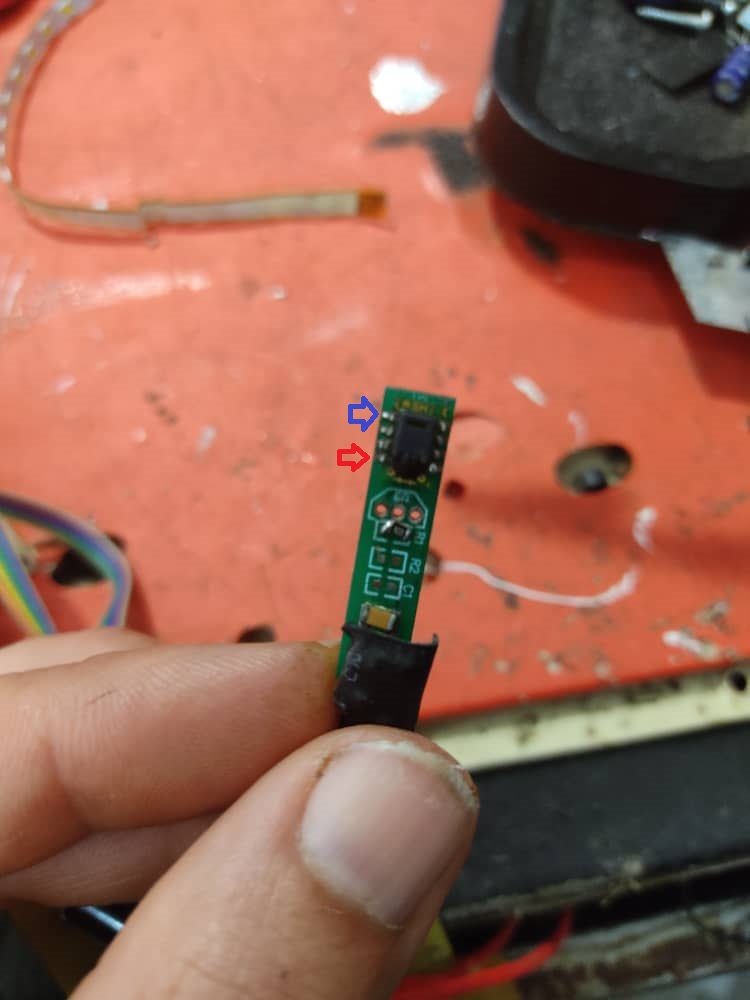

برای اندازه گیری ولتاژ سنسور طبق عکس پایه یک زمین هست و پایه 4 هم vdd

مشاهده فایل‌پیوست 184210
​

می توانید ولتاز این دو پایه رو اندازه بگیرید
ولتاژ پایه های هفت و هشت میکرو رو هم اندازه بگیرید
موقع اندازه گیری مواظب باشید سر سوزنی مولتی متر به پایه های دیگه نخوره

مهندس واقعا ممنون من تا اینو اندازه بگیرم سایت‌هایی که فرستادین رو چک کردم تو هر کدوم دوتا مقاومت و یه خاازن smdبود من وقتی وارنیش‌ اینو میکندم مقاومت دیدم کنده شده بود تو تصویر هم ببینید خودم لحیم زدم خواستم بگم احتمال داره جای کنارش هم مقاومت میخورده؟



[m0hammd]

مهندس واقعا ممنون من تا اینو اندازه بگیرم سایت‌هایی که فرستادین رو چک کردم تو هر کدوم دوتا مقاومت و یه خاازن smdبود من وقتی وارنیش‌ اینو میکندم مقاومت دیدم کنده شده بود تو تصویر هم ببینید خودم لحیم زدم خواستم بگم احتمال داره جای کنارش هم مقاومت میخورده؟

پایه دو و سه سنسور باید توسط دو تا مقاومت ده کیلو پول آپ شده باشن فرمایش شما درست هست می توانید یه مقاومت ده کیلو به محل r2 لحیم کنید و امتحان کنید
هر چند شاید مقاومت r2 روی برد مگا هشت هم گذاشته شده باشه ولی شما مقدار مقاومت رو ده کیلو بگیرید مشکلی پیش نمیاد
مقاومت رو قرار بدین و امتحان کنید



[sky_man847]

پایه دو و سه سنسور باید توسط دو تا مقاومت ده کیلو پول آپ شده باشن فرمایش شما درست هست می توانید یه مقاومت ده کیلو به محل r2 لحیم کنید و امتحان کنید
هر چند شاید مقاومت r2 روی برد مگا هشت هم گذاشته شده باشه ولی شما مقدار مقاومت رو ده کیلو بگیرید مشکلی پیش نمیاد
مقاومت رو قرار بدین و امتحان کنید

ممنون مهندس.مقاومت گذاشتم اکی شدددددد:102:



[sky_man847]

پایه دو و سه سنسور باید توسط دو تا مقاومت ده کیلو پول آپ شده باشن فرمایش شما درست هست می توانید یه مقاومت ده کیلو به محل r2 لحیم کنید و امتحان کنید
هر چند شاید مقاومت r2 روی برد مگا هشت هم گذاشته شده باشه ولی شما مقدار مقاومت رو ده کیلو بگیرید مشکلی پیش نمیاد
مقاومت رو قرار بدین و امتحان کنید

مهندس امروز اومدم چک کنم حس میکنم مشکل داره فوت میکنم یا بخار دهان میزنم رطوبت ۵۰میشه۴۰...اصلا بهش بخار مستقیم میخوره رطوبت میاد پایین:02.47-tranquillity:



[sky_man847]

پایه دو و سه سنسور باید توسط دو تا مقاومت ده کیلو پول آپ شده باشن فرمایش شما درست هست می توانید یه مقاومت ده کیلو به محل r2 لحیم کنید و امتحان کنید
هر چند شاید مقاومت r2 روی برد مگا هشت هم گذاشته شده باشه ولی شما مقدار مقاومت رو ده کیلو بگیرید مشکلی پیش نمیاد
مقاومت رو قرار بدین و امتحان کنید

بخار هم گرفتم تا ۵۶درصد میاد بعد برمیگرده ۳۳اینا .



[m0hammd]

مهندس امروز اومدم چک کنم حس میکنم مشکل داره فوت میکنم یا بخار دهان میزنم رطوبت ۵۰میشه۴۰...اصلا بهش بخار مستقیم میخوره رطوبت میاد پایین:02.47-tranquillity:

اگر با افزایش رطوبت مقدار رطوبت خوانده شده نزولی بشه در این صورت سنسور مورد پیدا کرده است
شما دو مرحله را باید انجام دهید
و اگر درست نشد
باید اقدام به تهیه سنسور جدید کنید
مرحله یک اینه که لحیم هایی که روی برد سنسور هست رو گرم کرده و تازه کاری کنید و همینطور که برد گرم هست اون روغن ما بین پایه ها رو خوب پاک کنید
مرحله دوم هم گرم کردن 70 الی نود درجه ای سنسور هست مثلا سنسور رو به مدت سه چهار ساعت بزارید زیر بخاری یا امثال این که مطمئنید حرارت مناسب به سنسور خواهد رسید البته یادتون باشه به هیچ عنوان توسط سشوار هیچ سنسوری رو گرم نکنید
اگر دیدید باز درست نمیشه دو تا دیودی که کار گذاشته شده رو با یه تیکه سیم اتصال کوتاه کن و دو باره امتحان کن
باز اگر درست نشد مقاومتای پول آپ رو از ده کیلو به 4.7 کیلو کاهش بده و امتحان کن البته اینو اخر از همه انجام بده
و بازم اگر درست نشد نمیشه دیگه کاری کرد و باید اقدام به تهیه سنسور جدید بکنید :worrieds:
