مشکل نداشتن خروجی بعد از عمل کردن PFC

[Hoomanhidaji]

سلام به اساتید محترم
در پاور زیر قسمت PFC عمل میکند و خازنها شارژ کامل میشوند ولی رله متصل نمیشود و خروجی ندارم . ممکن هست راهنمایی بفرمایید .



[CINAPA]

سلام به اساتید محترم
در پاور زیر قسمت PFC عمل میکند و خازنها شارژ کامل میشوند ولی رله متصل نمیشود و خروجی ندارم . ممکن هست راهنمایی بفرمایید .

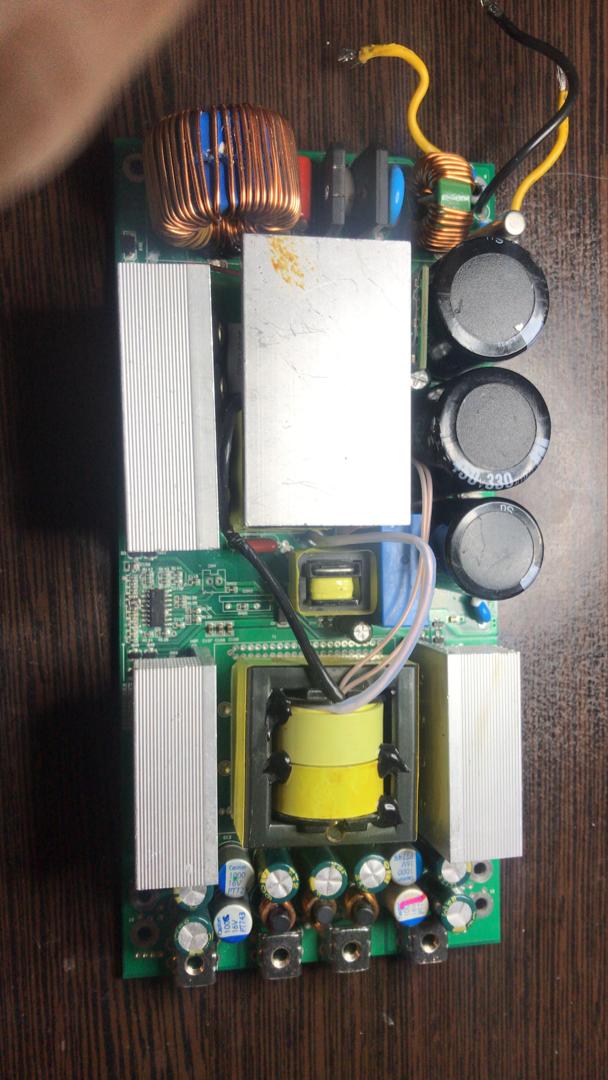

مشاهده فایل‌پیوست 161358

با لامپ 100 یا 200 وات سری کنید و تست کنید .ببنید چطوری روشن میشه ؟



[mehran76gh]

سلام به اساتید محترم
در پاور زیر قسمت PFC عمل میکند و خازنها شارژ کامل میشوند ولی رله متصل نمیشود و خروجی ندارم . ممکن هست راهنمایی بفرمایید .
مشاهده فایل‌پیوست 161358

اطلاعات شما از دستگاه خیلی کم است اما د مرحله اول و بر حسب تجربه

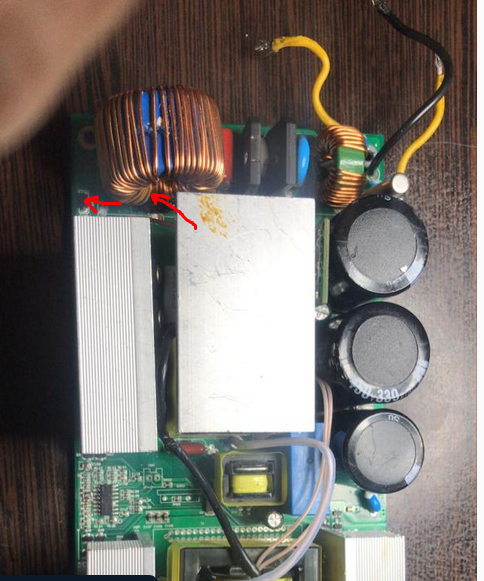

طبق عکسی که ارسال کردم دور هسته اولیه چند دورسیم زردرنگ پیچیده شده که این سیم زرد رنگ ولتاژ تغذیه و راه انداز بخش کنترل مدار را برعهده دارد در مسیر این سیم یک مقاومت کم اهم و دیود یکسو ساز قرار دارد این 2 مورد را بررسی کنید اگر مشکل از این قسمت نبود اطلاعات بیشتری اعلام کنید تا در اسرع وقت بررسی شود.



[Hoomanhidaji]

با لامپ 100 یا 200 وات سری کنید و تست کنید .ببنید چطوری روشن میشه ؟

موقع اتصال با لامپ سری .. لامپ چشمک زن سریع هست و بعد از مدت حدود ۱۰ ثانیه خاموش میشه.



[Hoomanhidaji]

اطلاعات شما از دستگاه خیلی کم است اما د مرحله اول و بر حسب تجربه
طبق عکسی که ارسال کردم دور هسته اولیه چند دورسیم زردرنگ پیچیده شده که این سیم زرد رنگ ولتاژ تغذیه و راه انداز بخش کنترل مدار را برعهده دارد در مسیر این سیم یک مقاومت کم اهم و دیود یکسو ساز قرار دارد این 2 مورد را بررسی کنید اگر مشکل از این قسمت نبود اطلاعات بیشتری اعلام کنید تا در اسرع وقت بررسی شود.

دیود سالم بود ولی مقاومتی وجود نداشت. ادامه به پایه اپتوکوپلر وصل بود



[mehran76gh]

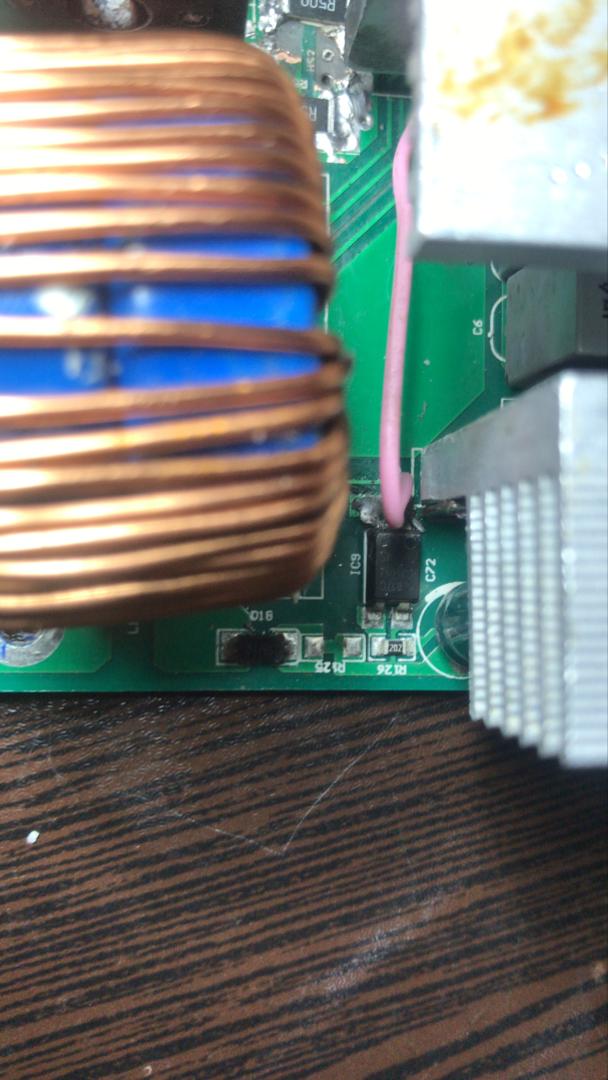

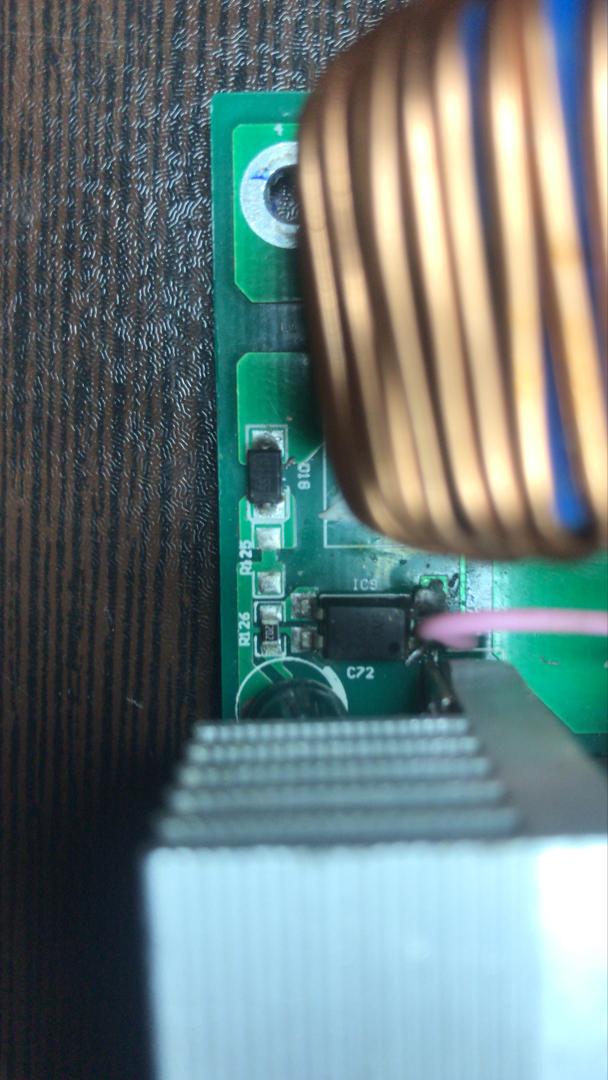

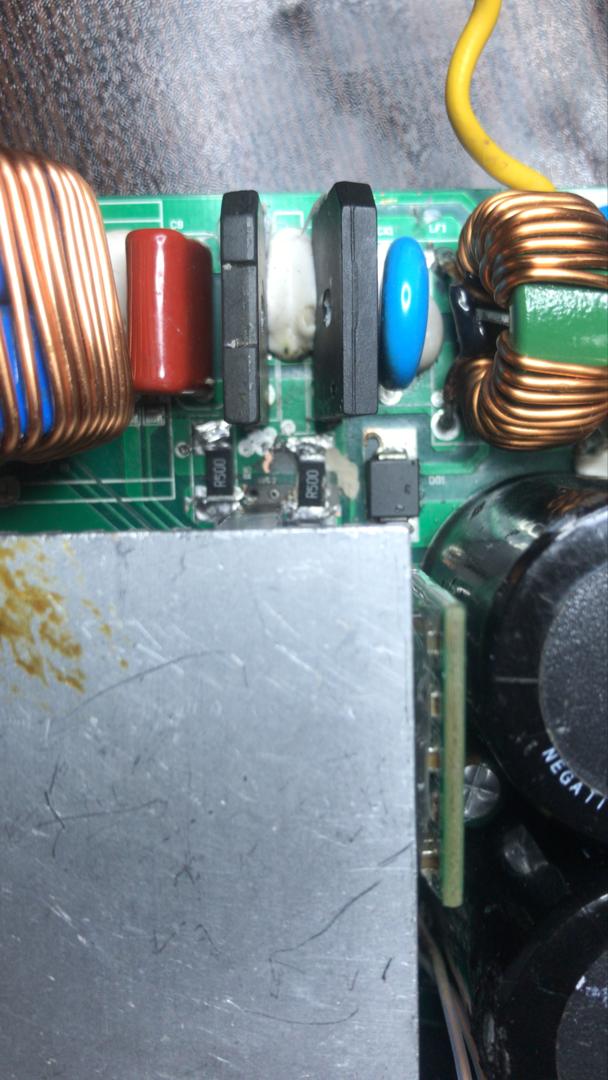

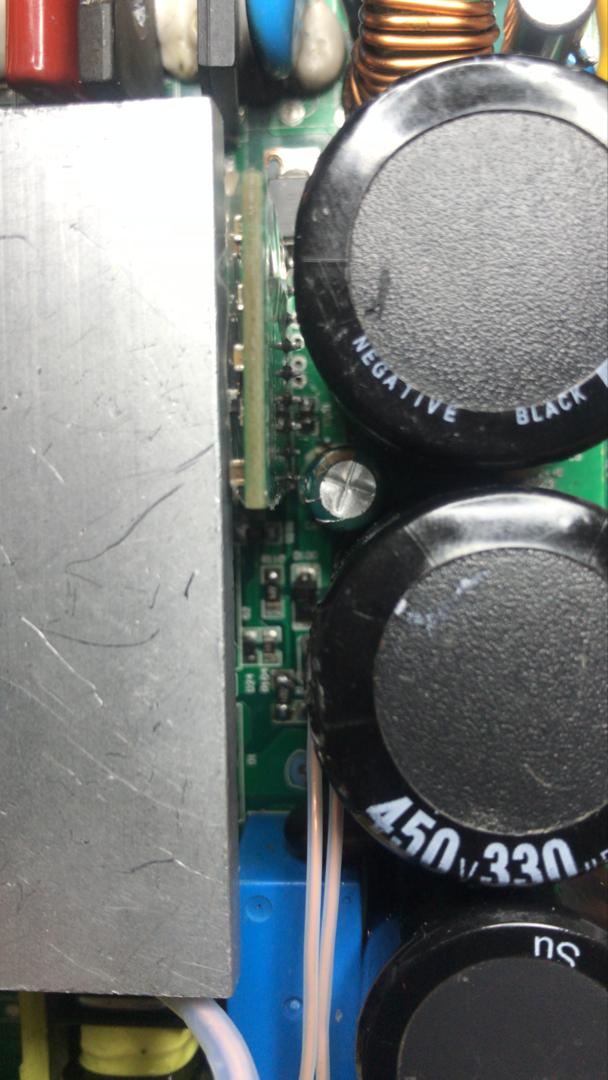

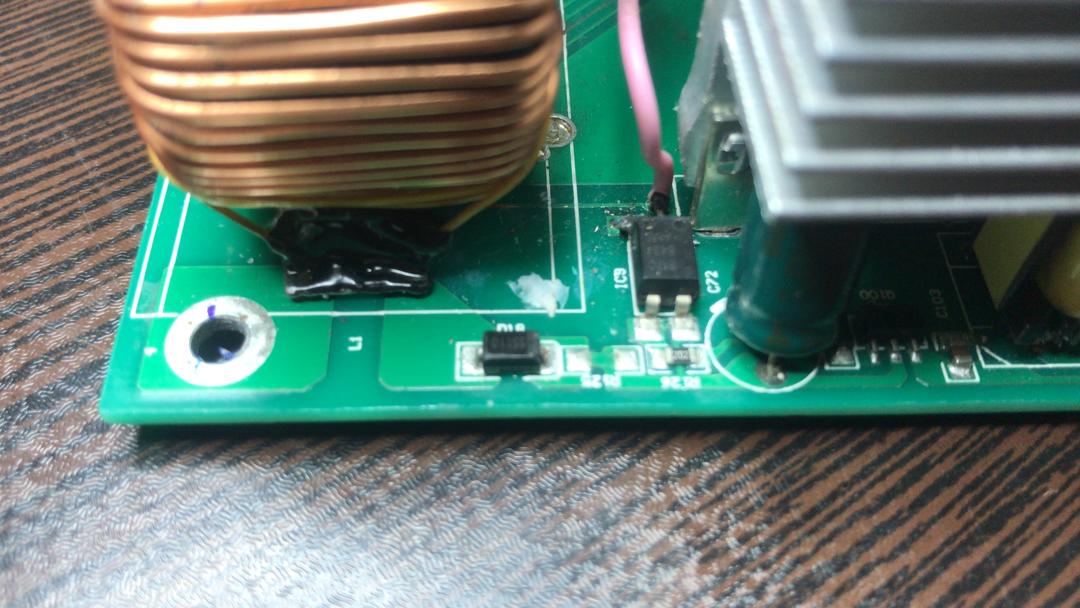

مشاهده فایل‌پیوست 161364
دیود سالم بود ولی مقاومتی وجود نداشت. ادامه به پایه اپتوکوپلر وصل بود

من نقشه و عکس آرشیوی از این مدار ندارم لطفا عکس از بخش های مهم و مختلف دستگاه قرار بدید
باتوجه به گفته شما بعد از یکسو شدن توسط دیود به پایه امیتر اپتوکوپلر میاد و خروجی اپتو هم به یک خازن صافی وبعد یا میره توی رگلاتور یا ترانزیستور سوعیچ
شما ببینید آند و کاتد اپتوکوپلر به کدام قسمت از مدار ویا چه المانی متصل شده است. و همچنین مسیر بعد از اپتوکوپلر رو هم شرح بدید



[mehran76gh]

مشاهده فایل‌پیوست 161364
دیود سالم بود ولی مقاومتی وجود نداشت. ادامه به پایه اپتوکوپلر وصل بود

در ضمن عکس شما واضح نیست مقاومت smd سر و تهش به کجا وصله؟



[Hoomanhidaji]

در ضمن عکس شما واضح نیست مقاومت smd سر و تهش به کجا وصله؟



[CINAPA]

در ضمن عکس شما واضح نیست مقاومت smd سر و تهش به کجا وصله؟

سلام با اجازه اساتید محترم
ما هم نظر بدیم
.. ولتاژ دو سر خازنی که نزدیک ابتو کوپلر هست طبق عکسی که فرستادم . فکر کنم به ظرفیت 100 میکرو فاراد 35 ولت باشه یا 100 ولت ...ولتاژ در حدود بین 20 الی 30 ولت دارین یا نه ؟؟؟



[Hoomanhidaji]

سلام با اجازه اساتید محترم
ما هم نظر بدیم
.. ولتاژ دو سر خازنی که نزدیک ابتو کوپلر هست طبق عکسی که فرستادم . فکر کنم به ظرفیت 100 میکرو فاراد 35 ولت باشه یا 100 ولت ...ولتاژ در حدود بین 20 الی 30 ولت دارین یا نه ؟؟؟

خازن 220 میکروفاراد 35 ولت هست که 30 ولت دارم .
