مشکل در وصل ایفون صوتی تابا tl 534 به منبع تغذیه

[11aabb]

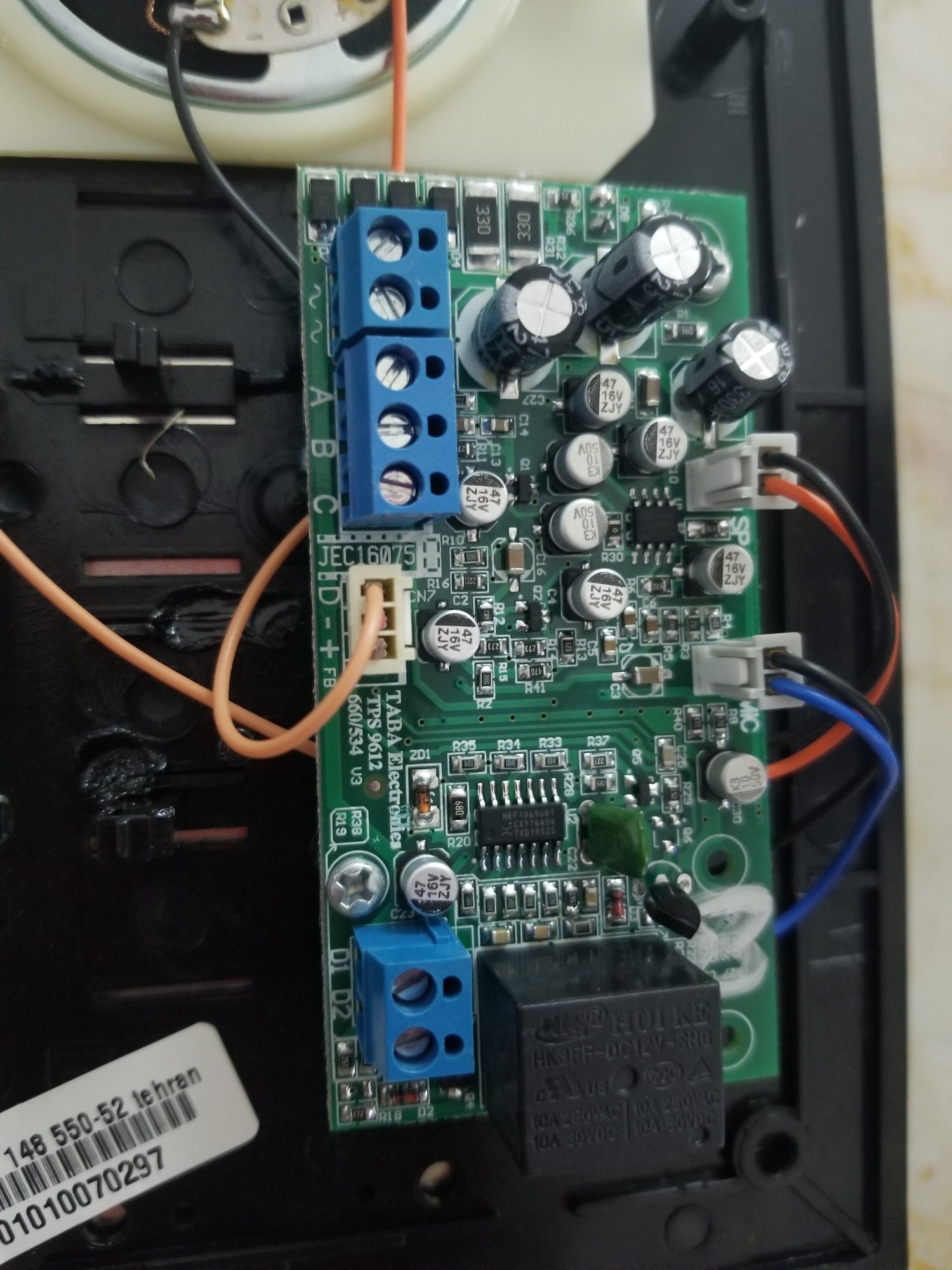

لطفا راهنمایی کنید ورودی برق ac که به برد وصل میشه فقط علامت ~~ داره و با مثبت و منفی مشخص نشده
اینو چطور باید به منبع تغذیه تابا tl 735 وصل کنم



[HS13&86]

لطفا راهنمایی کنید ورودی برق ac که به برد وصل میشه فقط علامت ~~ داره و با مثبت و منفی مشخص نشده
اینو چطور باید به منبع تغذیه تابا tl 735 وصل کنم
مشاهده فایل‌پیوست 205278
مشاهده فایل‌پیوست 205279

درود،
علامت ~ نماد ولتاژ AC هست.

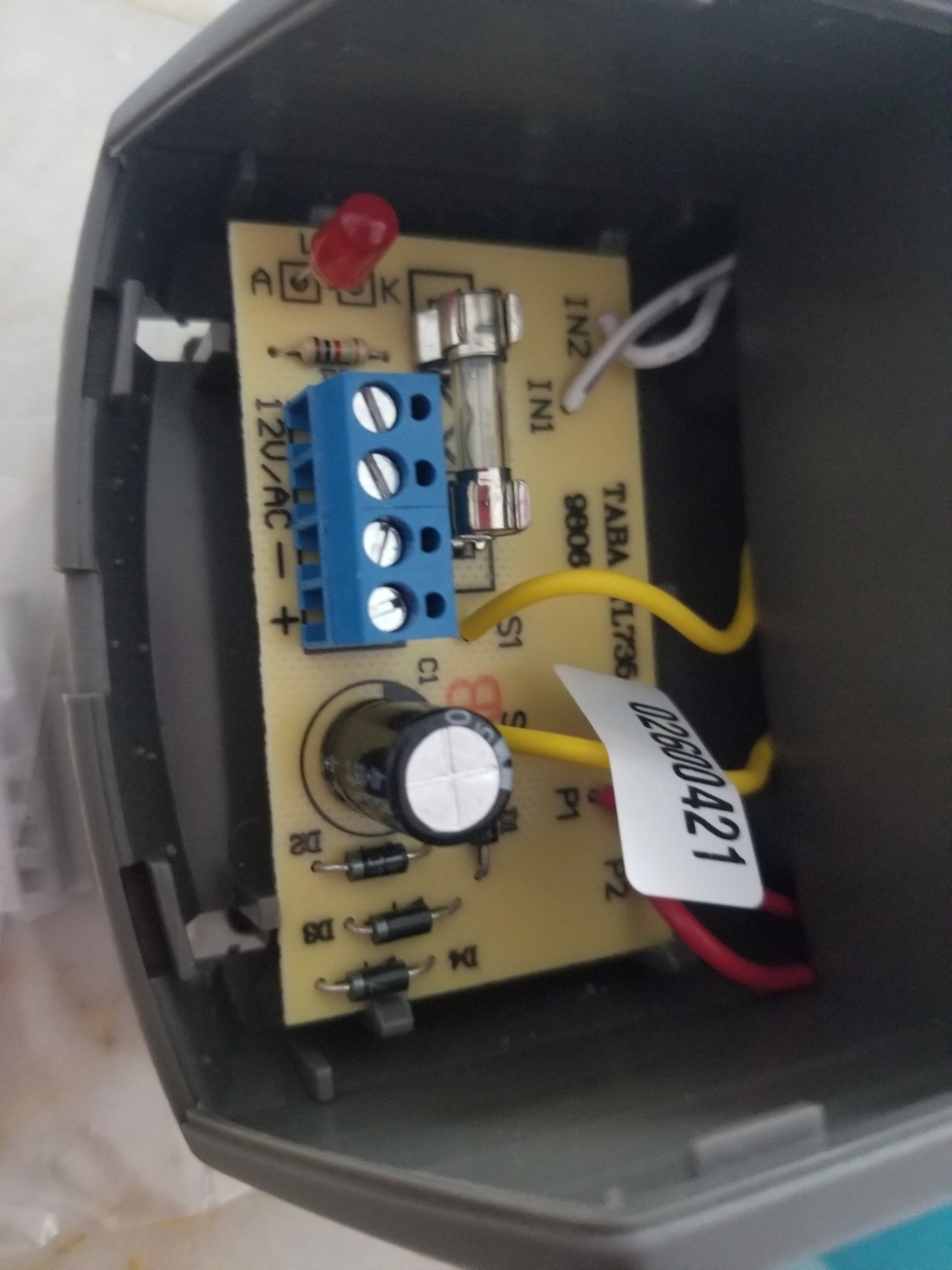

دو سیم از ترمینال ~~ پنل آیفون باید وصل بشه به ترمینال 12V AC منبع تغذیه.
به همین سادگی.



[هویدا]

درود. سیمها رو وصل کن به دو تا ترمینال سمت چپ که نوشته 12ac.
