با سلام
برای تثبیت ولتاژ حتما سیم سبز را بکار گیرید
ببینید یکی از پایه های اپتو کوپلر معمولا میره به ای سی پایه دیگر کوپلر به زمین مدار وصله
شما ای سی رو در بیارین و سیم سبز رو به همون پایه ای وصل کنین که به ای سی میره

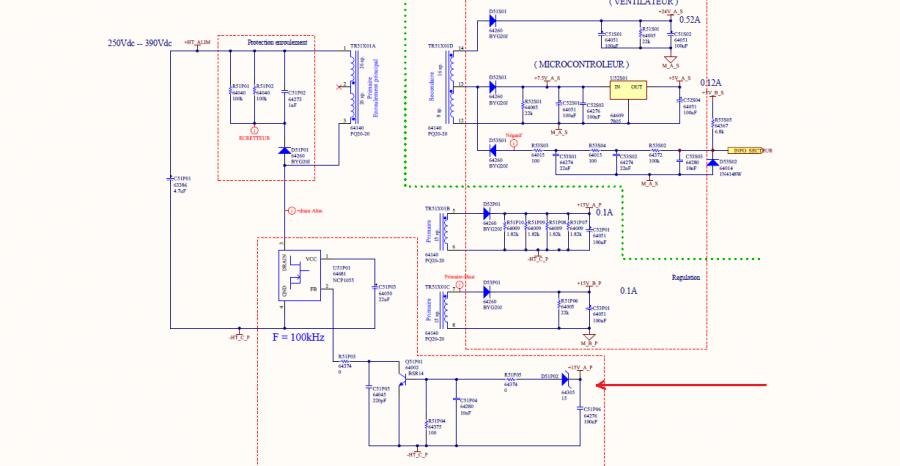

در این تغذیه علاوه بر ولتاژ 24 ولت، ولتاژهای 15 و 7.5 ولت هم توسط ترانس سوئیچینگ ساخته میشه.
من سیم سبز برد اسیلاتور را به دیود زنر 15 ولت وصل کردم که البته این دیود هم در اثر افزایش ولتاژ ناشی از اتصال برد اسیلاتور بدون سیم سبزسوخته بود که با تعویض آن ولتاژ 24 درست شد اما در اثر افزایش ولتاژ که قبلا به مدار وارد شده بود آی سی درایور l6386 سوخته و تا الان آی سی مربوطه را پیدا نکردم.
ممنون میشم در مورد روشتون برای اتصال منبع جداگانه 24 ولت بیشتر توضیح بدید.
