مشکل در تعمیر دستگاه جوش (فوری)

[Ali13007]

سلام عرض ادب

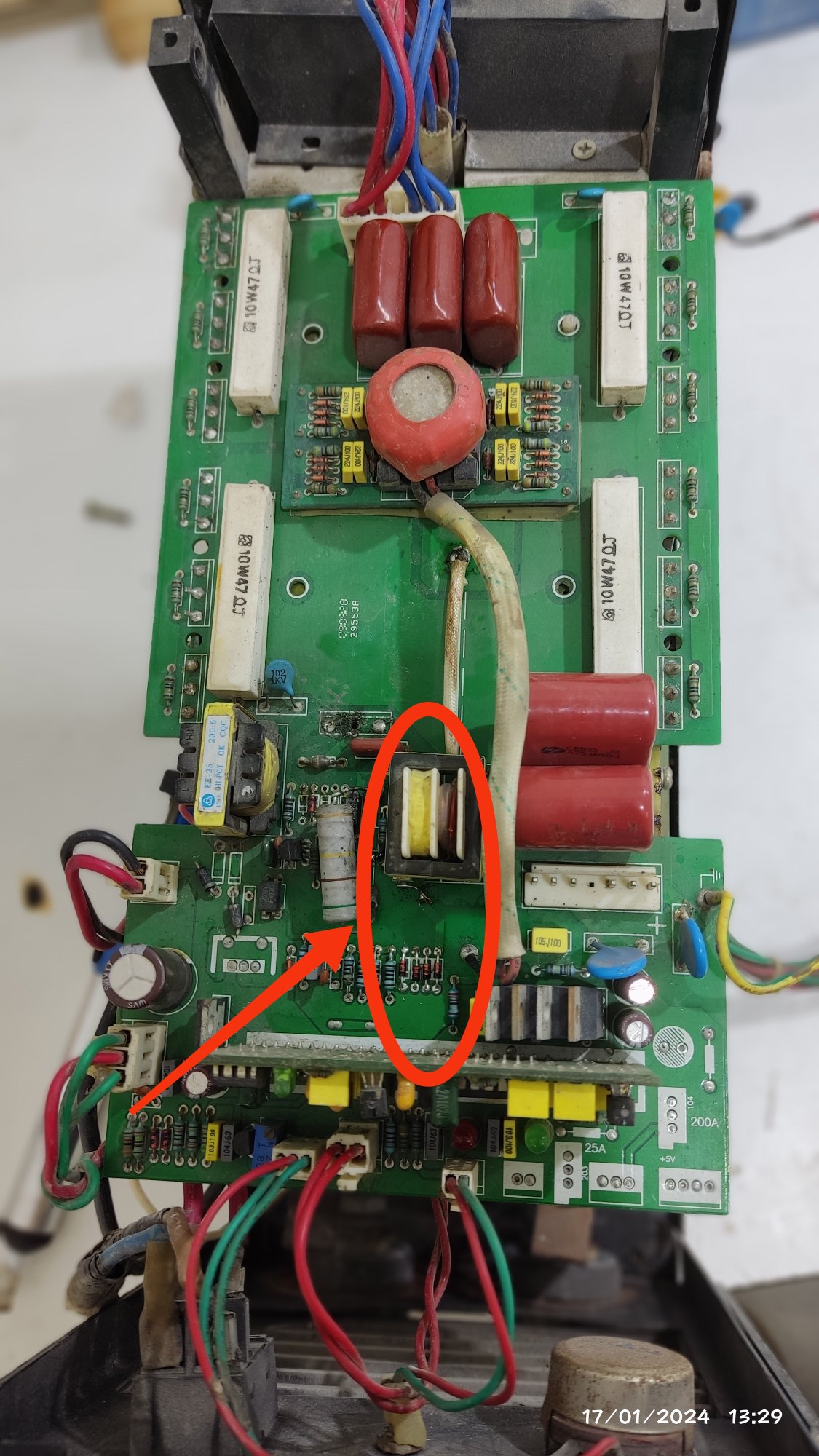

این دستگاه جوش برام اومده که قسمتی که خط کشیدم ترانس سوخته بود با دیود های 1n4148
و یکی از دیود های خروجی .
همه تعویض شدند
الان تمامی ولتاژ ها رو دارم
320v و 24v
خروجی هم هیچ اتصالی نداره
اما دستگاه کار نمیکنه خروجی ولتاژی نداریم
چراغ oc هم خاموشه



[zentex486]

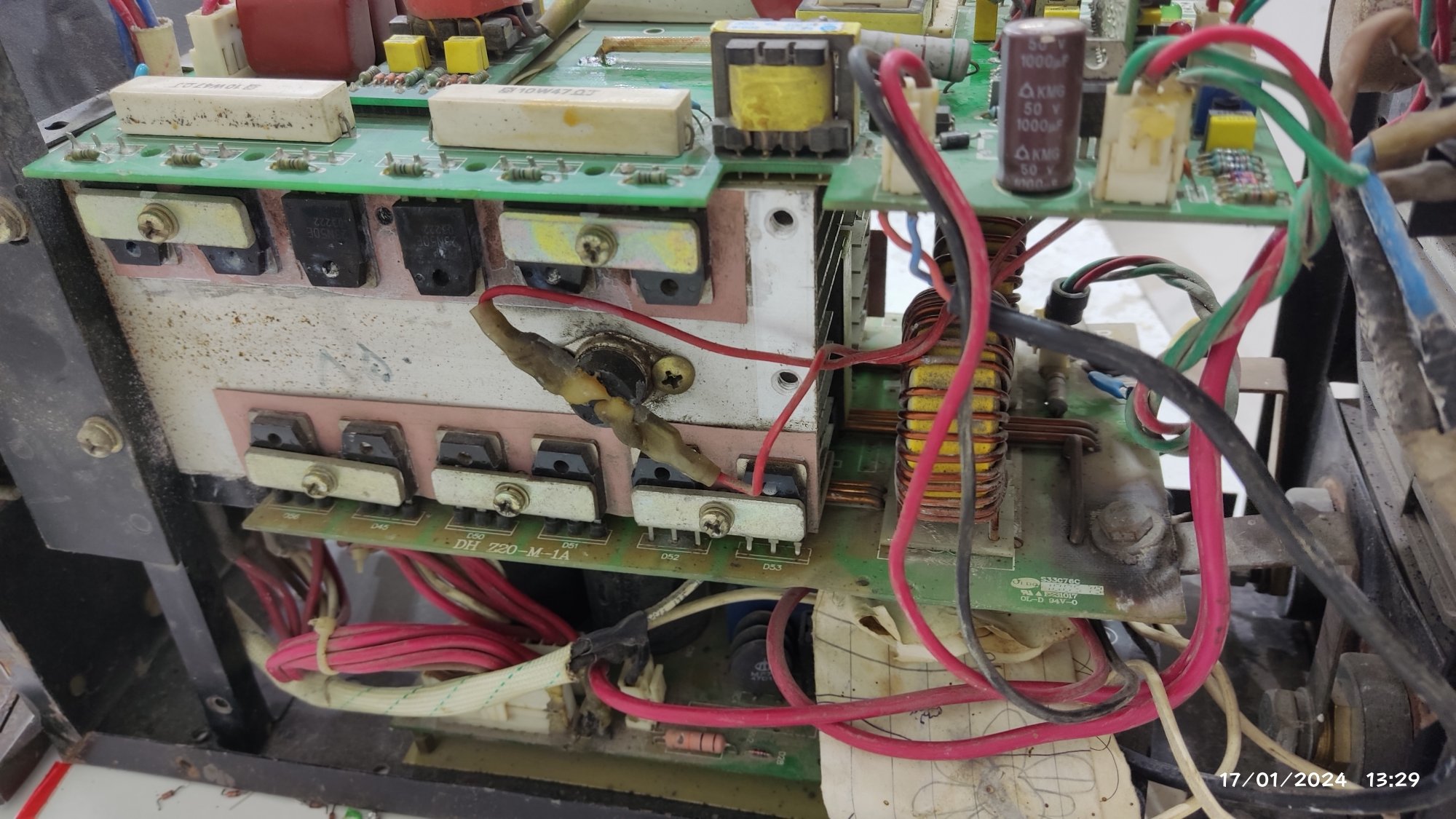

با سلام، اگر اسیلوسکوپ در اختیار دارید، بدون اینکه دستگاه را برق دار کنید، یک ولتاژ 24 ولت با جریان محدود به پایه های خازن شیمیایی که در تصویر سمت چپ پایین قرار دارد (یعنی در واقع خروجی ترانس تغذیه) با رعایت قطبیت اعمال کنید، همچنین اتصال مقاومت شنت و نمونه ولتاژ خروجی (همان سوکت سه سیم) نیز باید برقرار باشد، سپس در روی پایه درین (بدنه فلزی) آن چهار ماسفتی که در سمت پایین راست مشاهده می شوند توسط اسیلوسکوپ بررسی کنید ببینید نسبت به هم یا نسبت به زمین دارای شکل موج هستید یا نه؟ یک موج احتمالا 15 کیلو هرتزی مشاهده خواهید کرد، اگر چیزی وجود نداشت، در صورتی‌که ولتاژ صحیح اعمال شده باشد و اتصالات شنت و غیره نیز صحیح باشند احتمالا مشکل مربوط به قسمت نوسان ساز 3525 می شود که آسیب دیده است



[zentex486]

چهار عدد ماسفتی که اشاره کردم، دو به دو باهم موازی هستند، و درین آنها متصل به ترانس پالس برای راه اندازی ماسفت های قدرت می باشد



[Ali13007]

مهندس من فانکشن و اسکوپ ندارم
چهار عدد ماسفت سالمن
طریقه تست بخش برد کنترلر چطوره



[zentex486]

با توجه به اینکه در عکس ترانس نمونه برداری از جریان را علامت زده اید و قطعات اطراف آن را چک نموده اید، نوبت آن است که روی برد کنترل آپ امپ و قطعات اطراف آن را هم نگاه کنید، روی برد کنترل معمولا دو قطعه آی سی داریم یکی کنترلر PWM به شماره 3525 یکی هم یک تقویت کننده عملیاتی احتمالا دوبل. قبل از اینکه به آی سی بزرگتر شک ببرید آپ امپ را چک کنید، می توانید همانطور که گفتم تغذیه 24 را برقرار کنید و با توجه به شماره آپ امپ در صورتیکه دوبل باشد، روی پایه های 8 و 4 نسبت به زمین ولتاژهای تغذیه را خواهیم داشت که معمولا متقارن است، سپس با یک مقاومت 39 کیلو اهم هر یک از پایه های 2 و 3 و 5 و 6 را تحریک کنید تا بفهمید خروجی های 1 و 7 واکنش درست نشان می‌دهند یا نه، قبل از تمام این کارها ولتاژهای متقارن +15 و -15 روی برد و تمام قطعات گسسته اکتیو و پسیو را چک کنید



[Ali13007]

چهار عدد ماسفتی که اشاره کردم، دو به دو باهم موازی هستند، و درین آنها متصل به ترانس پالس برای راه اندازی ماسفت های قدرت می باشد

چهار عدد ماسفتی که اشاره کردم، دو به دو باهم موازی هستند، و درین آنها متصل به ترانس پالس برای راه اندازی ماسفت های قدرت می باشد

با توجه به اینکه در عکس ترانس نمونه برداری از جریان را علامت زده اید و قطعات اطراف آن را چک نموده اید، نوبت آن است که روی برد کنترل آپ امپ و قطعات اطراف آن را هم نگاه کنید، روی برد کنترل معمولا دو قطعه آی سی داریم یکی کنترلر PWM به شماره 3525 یکی هم یک تقویت کننده عملیاتی احتمالا دوبل. قبل از اینکه به آی سی بزرگتر شک ببرید آپ امپ را چک کنید، می توانید همانطور که گفتم تغذیه 24 را برقرار کنید و با توجه به شماره آپ امپ در صورتیکه دوبل باشد، روی پایه های 8 و 4 نسبت به زمین ولتاژهای تغذیه را خواهیم داشت که معمولا متقارن است، سپس با یک مقاومت 39 کیلو اهم هر یک از پایه های 2 و 3 و 5 و 6 را تحریک کنید تا بفهمید خروجی های 1 و 7 واکنش درست نشان می‌دهند یا نه، قبل از تمام این کارها ولتاژهای متقارن +15 و -15 روی برد و تمام قطعات گسسته اکتیو و پسیو را چک کنید

متشکر چک میکنم اطلاع میدم مهندس



[mojtaba984]

درود. تخصص و توضیح مهندس زنتکس فوق العاده هستش در این مورد ای سی 3140و 3525 تعویص بشن.خازن عدسی در قسمت هفته‌ای درایو تعویض بشه جهت اطمینان 300ولت در قسمت کانکتور که به برد ترانس میره چک کنید. اگر موجود بود. برای تست برد ترانس خروجی دستگاه درحالت خاموش تست دیود بگیرید.
