سلام وقت بخیر

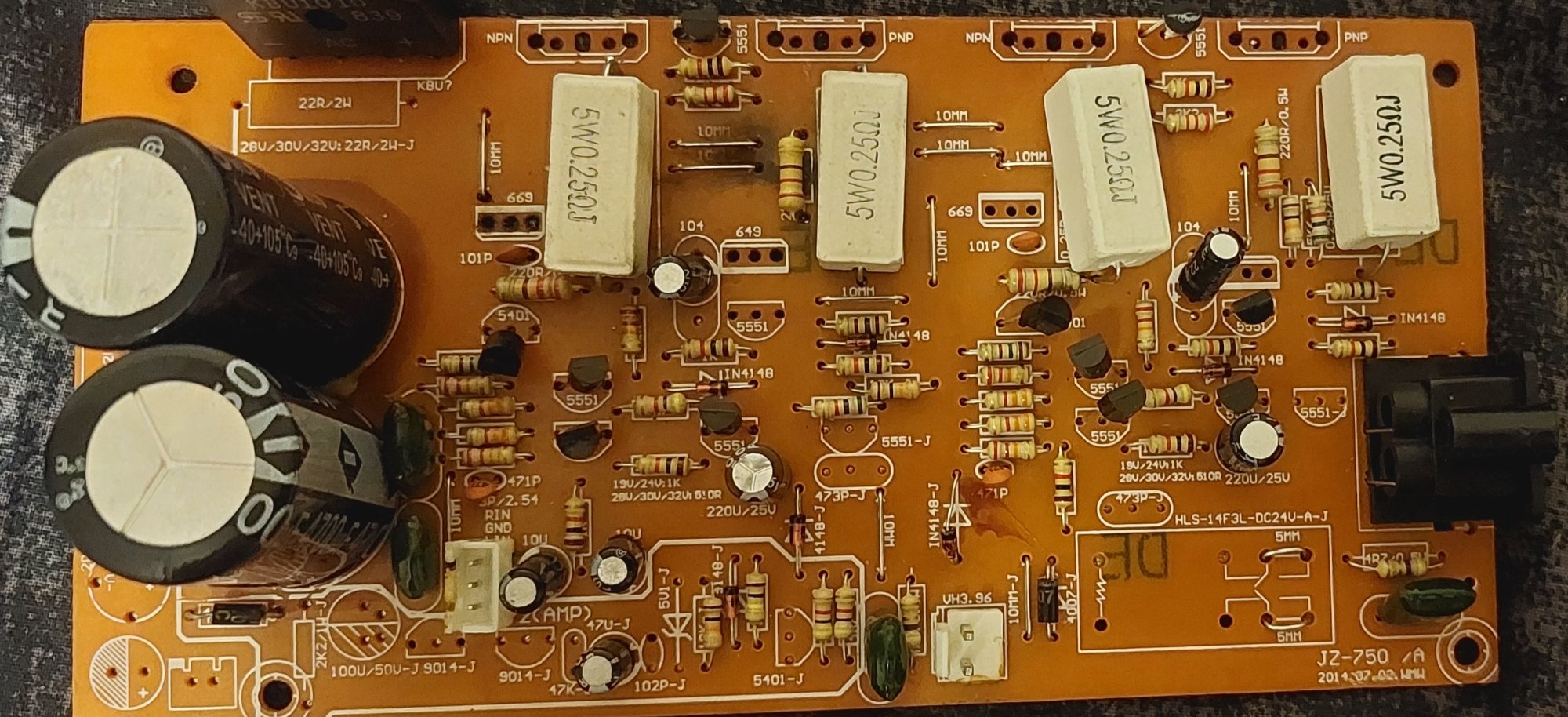

یکعدد اسپیکر تاور هست که مشکل در برد آمپلی داره
خازن ها باد کرده بود که خازن ها رو تعویض کردم

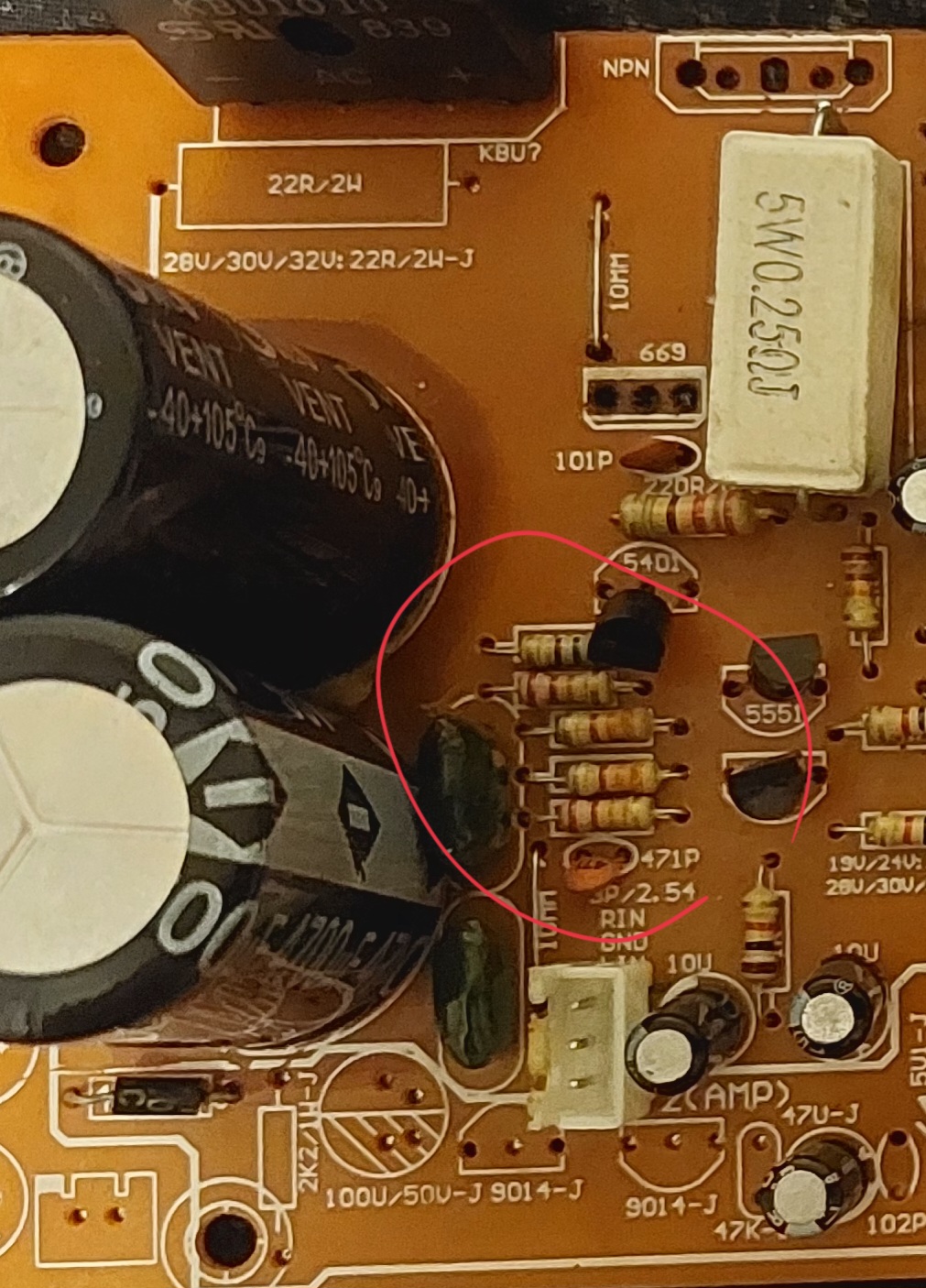

بعد مشخص شد که دو تا ترانزیستور H669A و H694A اتصال کوتاه شده متاسفانه پیدا نشد و به جای آنها از tip41 و 42 استفاده کردم با تعویض اونها 1943 به شدت داغ شد که اونها رو از برد جدا کردم در حال حاضر با تعویض همه زینر ها و خازن های دیگه هنوز ترانزیستور آمپ به شدت داغ میشه
همه ترانزیستور های آمپ رو از روی برد جدا کردم
در حال حاضر ولتاژ پایه های ترانزیستورها با هم تفاوت داره بخش سمت چپ ولتاژ +20 داره و سمت راست -9 ولت
ولتاژ ورودی 30 0 30 هست به پل دیود وصل میشه و دوتا خازن 4700 50v
به نظر شما مشکل از کجا میتونه باشه ؟
