مشکل در بخورد سرد ultrasonic humidifier مدل MH-512

[سرمد]

عرض سلام و ادب و احترام
دوستان و اساتید بزرگوار لطف میکنید راهنمایی بفرمایید علت بالا بودم ولتاژ خروجی از برد تغذیه به برد دیجیتال فرمان چرا بالاست؟
خروجی باید 12 و 3 ولت DCباشد که ولتاژ خروجی بالای 150 ولت DC میباشد.

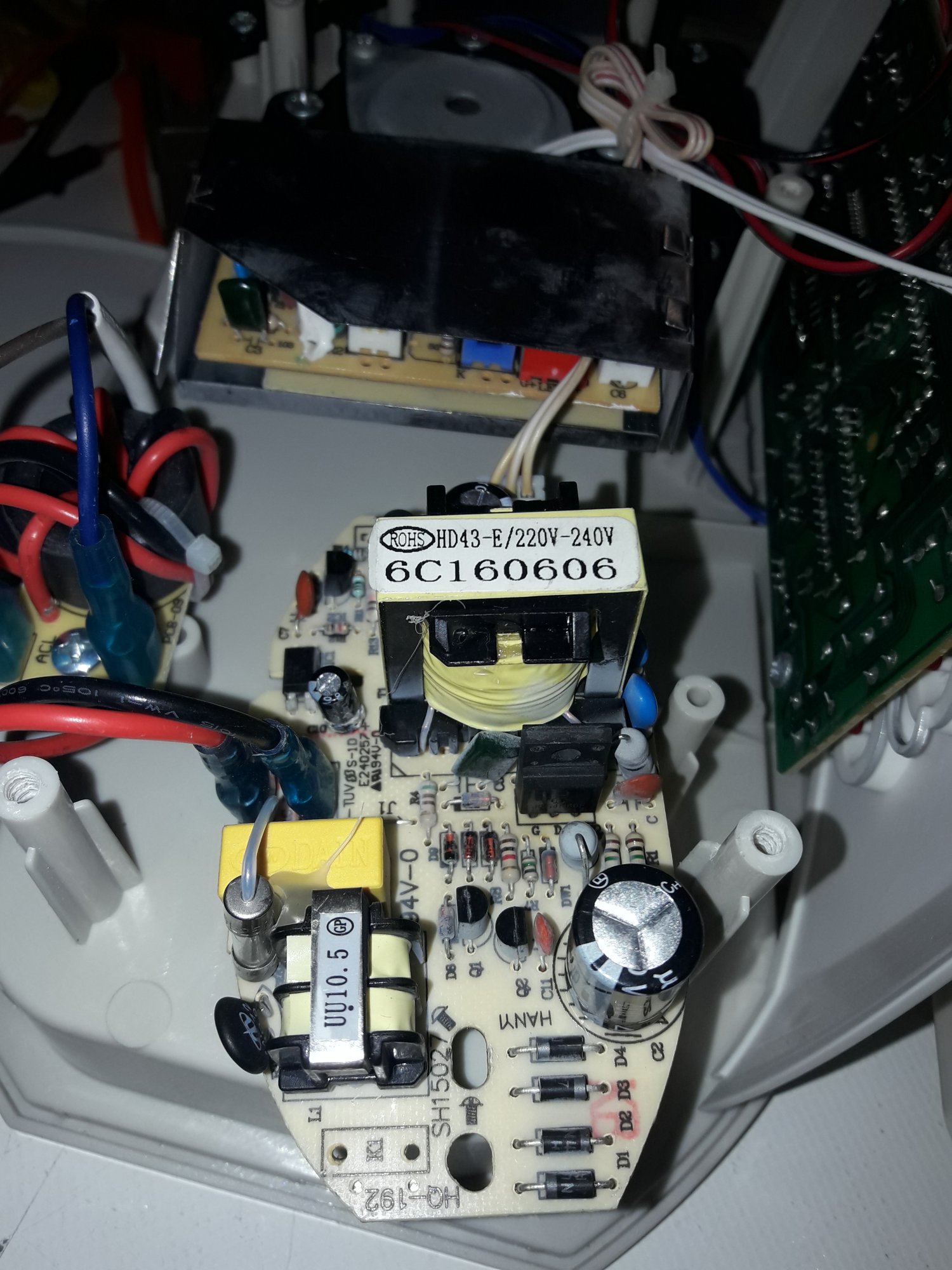

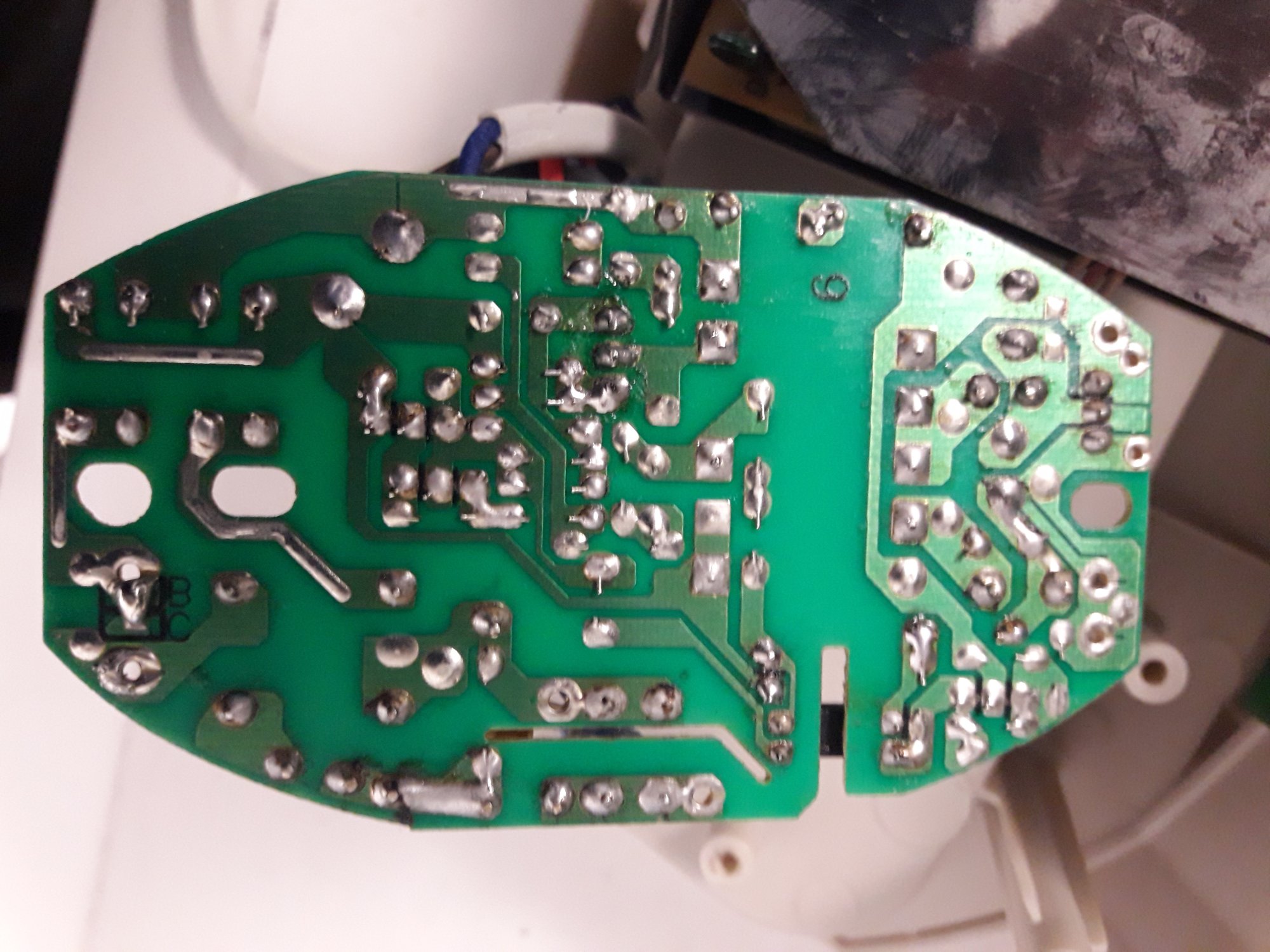

(ضمنا" کارهای انجام شده تعویض کلیه خازنهای الکترولیت برد - تست ماسفت 4N60F سالمه - شارژ لحیم ) تصاویر ارسال گردید.



[سرمد]

عرض سلام و ادب و احترام
دوستان و اساتید بزرگوار لطف میکنید راهنمایی بفرمایید علت بالا بودم ولتاژ خروجی از برد تغذیه به برد دیجیتال فرمان چرا بالاست؟
خروجی باید 12 و 3 ولت DCباشد که ولتاژ خروجی بالای 150 ولت DC میباشد.
(ضمنا" کارهای انجام شده تعویض کلیه خازنهای الکترولیت برد - تست ماسفت 4N60F سالمه - شارژ لحیم ) تصاویر ارسال گردید.

ولتاژ خروجی از برد تغذیه به برد دیجیتال فرمان ،
خروجی 12 و 34ولت DC درست میباشد.
(- تست ماسفت 4N60F سالمه - شارژ لحیم - تست ترانزیستور bU سالمه)

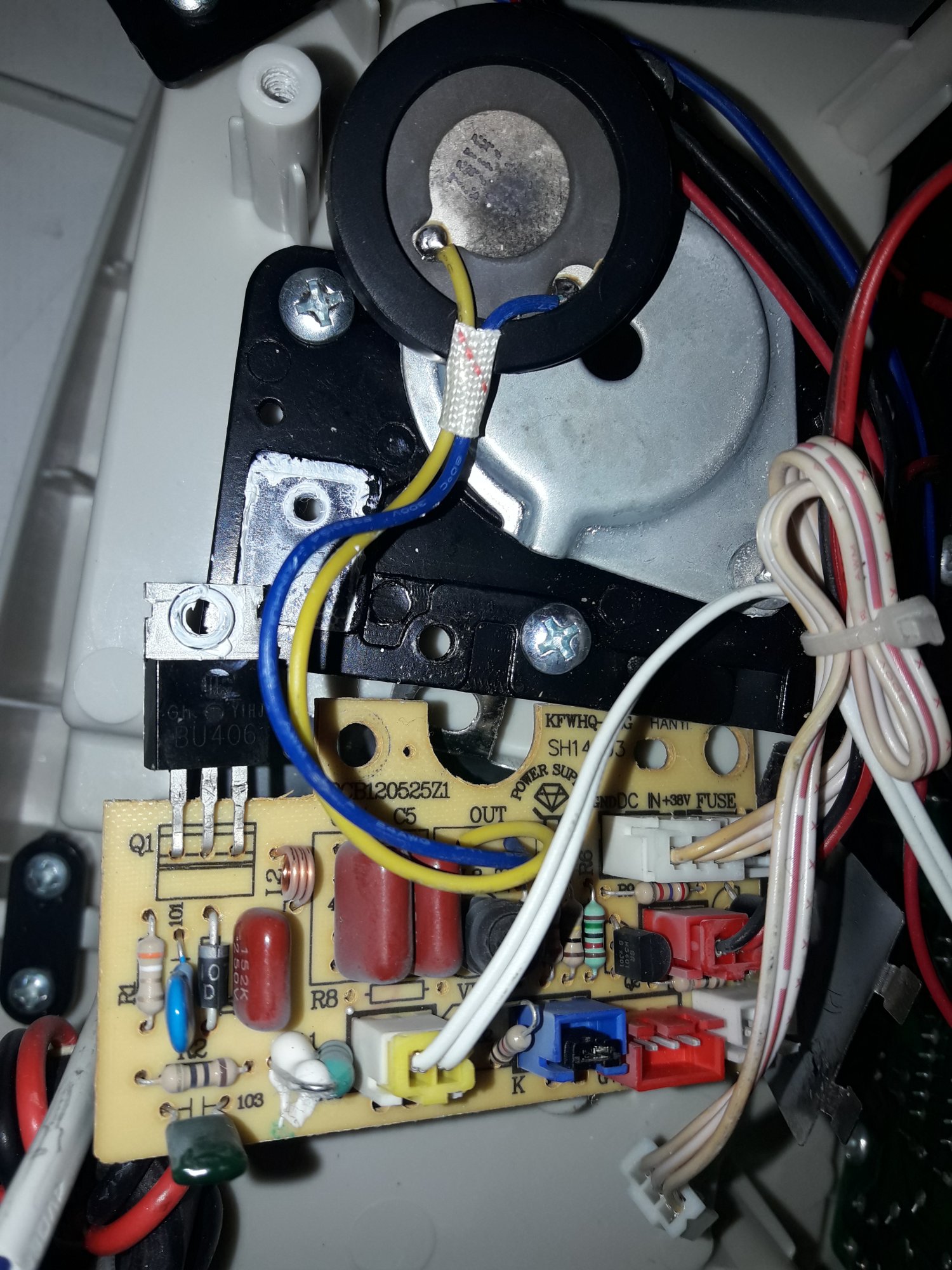

ولی دستگاه روشن نمشود . آیا اشکال در پیزو الکتریکی میتونه باشه ؟ تصویر ارسال گردید.



[eshahnazi]

سلام
برسسی فلومتر آب کهه فعال باشد یا از روی سوکت جامپر کنید.
بررسی سنسور مخزن آب که بعضی از مدل ها این سنسور را دارند. که بهتر است از روی سوکت جامپر شود.
بررسی ولوم سرعت بخار که بهتر است از روی سوکت جامپر کنید.
بررسی ترانزیستور BU406
در بعضی از مدل ها ترموفیوز روی ترانزیستور 406 قرار گرفته که این مدل ندارد..
سنسور پیزو اگر رسوب گرفته تعویض شود.
اگر اسیلوسکوپ دارید می توانید شکل موج کلکتور امیتر ترانزیستور 406 را ببینید اگر موجود بود، سنسور خراب است.



[سرمد]

سلام
برسسی فلومتر آب کهه فعال باشد یا از روی سوکت جامپر کنید.
بررسی سنسور مخزن آب که بعضی از مدل ها این سنسور را دارند. که بهتر است از روی سوکت جامپر شود.
بررسی ولوم سرعت بخار که بهتر است از روی سوکت جامپر کنید.
بررسی ترانزیستور BU406
در بعضی از مدل ها ترموفیوز روی ترانزیستور 406 قرار گرفته که این مدل ندارد..
سنسور پیزو اگر رسوب گرفته تعویض شود.
اگر اسیلوسکوپ دارید می توانید شکل موج کلکتور امیتر ترانزیستور 406 را ببینید اگر موجود بود، سنسور خراب است.

باسلام و احترام ، دوست عزیز از اینکه لطف فرمودید و پاسخ بنده را دادید ، کمال قدردانی و تشکر را دارم .
لطفا در خصوص اوامری که فرمودید ، بنده را بیشتر راهنمایی میفرمایید:

• 1-سوکت فلومتر آب روی برد دقیقا" کجاست ؟
• 2-سنسور مخزن آب ، آیا همان قطعه ای است که کابل آبی دارد؟ از روی برد3 جامپر شود؟
• 3-ولوم سرعت بخار و سوکت آن کجاست؟
• 4-ترانزیستور BU406بررسی شد سالم نشونمیده.
• 5-منظورتان از سنسور پیزو کدام است؟

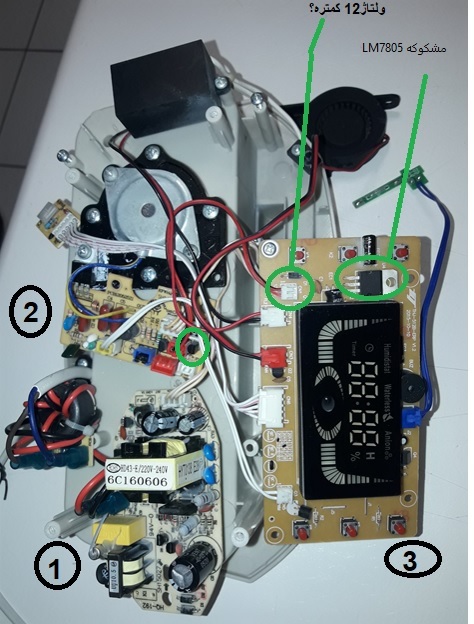

اسیلوسکوپ ندارم . ضمنا" طبق مطلب درج شده روی تصویر زیر خروجی 12 از برد شماره 2 برقراره ولی روی سوکت برد شماره 3 این ولتاژ کمه ؟ اون آی سی رگلاتور هم پایه های راست 5 کمتره و پایه چپ هم 12 کمتره .

ترانزیستور N5551 روی برد شماره 2 در هنگام اتصال کابل مربوطه به برد شماره 3 خیلی داغ میکنه !؟



[سرمد]

باسلام و احترام ، دوستان و اساتید بزرگوار ، آیا در اینخصوص نظری ندارند؟



[eshahnazi]

سوکتی که کابل آبی داره همان فلومتر یا فلوسوییچ هست که به برد 3 وصل شده. شما روی سوکت جامپر کنید.
ولوم سرعت بخار روی این دستگاه با استفاده از شاسی روی برد 3 کنترل می شود.
اگر نمایشگر روشن می شود یعنی ولتاژ رگولاتور سالم است. خروجی رگولاتور تا 4.8 ولت صحیح است.
سنسور پیزو همان قطعه ای که سیم زرد و آبی وصل شده هست.
اگر دستگاه کار نکرد سیستم نمایشگر دستگاه قطع کن و برد نوسان ساز جدید سفارش بده با متعلقات خودش وصل کن.



[سرمد]

سوکتی که کابل آبی داره همان فلومتر یا فلوسوییچ هست که به برد 3 وصل شده. شما روی سوکت جامپر کنید.
ولوم سرعت بخار روی این دستگاه با استفاده از شاسی روی برد 3 کنترل می شود.
اگر نمایشگر روشن می شود یعنی ولتاژ رگولاتور سالم است. خروجی رگولاتور تا 4.8 ولت صحیح است.
سنسور پیزو همان قطعه ای که سیم زرد و آبی وصل شده هست.
اگر دستگاه کار نکرد سیستم نمایشگر دستگاه قطع کن و برد نوسان ساز جدید سفارش بده با متعلقات خودش وصل کن.

باسلام و احترام ، ممنون از راهنمایی شما دوست عزیز . آیا به همیچ عنوان راه نداره همین برد احیا بشه ؟ آیا داغ کردن ترانزیستور N5551 روی برد شماره 2 در هنگام اتصال کابل مربوطه به برد شماره 3 ، نمیتونه یه راهکاری باشه تا مشکل اصلیش رفع بشه ؟



[سرمد]

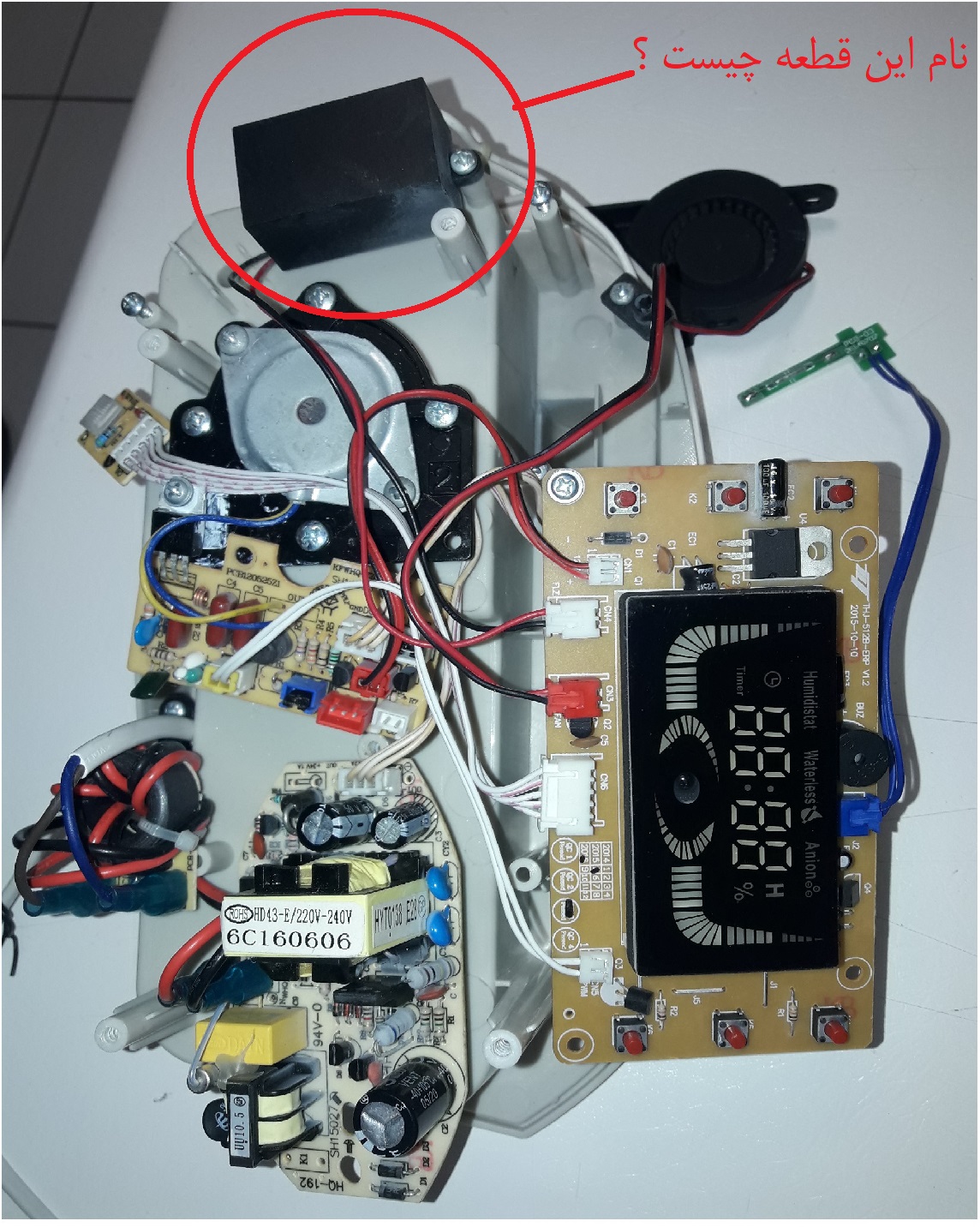

باسلام ، دوستان و اساتید گرامی نام این قطعه چیست ؟ چه وظیفه ای در سیستم بخورسرد دارد ؟
آیا کابل خروجی آن باید باز و بدون ارتباط باشد ؟(همانطور که در شکل مشخصه ، کابل خروجی آن که سفید است به چیزی متصل نیست)



[Mohammad.sp]

سلام
اول بفرمابید دانش مقدماتی الکترونیک مطلع هستید ؟
دوم اینکه دستگاه چه مشکلی داشت که بازش کردید کلا روشن نمیشد یا روشن میشد و بخار نمیداد ؟
ضمنا کار های انجام شده را بنویسید



[سرمد]

عرض سلام و ادب و احترام ، دانش الکترونیک در حد حرفه ای خیر ولی تا حدودی مطلع هستم.
دستگاه وقتی کلید روشن و خاموش آن زده میشد هیچ اتفاقی رو صفحه نمایشگر نمیفتاد .
کارهایی که انجام شد:
با تعویض خازنهای خروجی ولتاژ مربوطه تثبیط شد - شارژ لحیم برد تغذیه و برد نوسان ساز اقدام شد - ولتاژ آی سی رگلاتور هم پایه های راست 5 کمتره و پایه چپ هم 12 کمتره - (- تست ماسفت 4N60F سالمه - تست ترانزیستور bU سالمه) .
علت داغ کردن ترانزیستور N5551 روی برد نوسان ساز وقتی به برق وصل میشه ؟
این اقدامات انجام شد ولی بردنمایشگر باز روشن نمیشه.
