مشکل: مشکل خروجی اولیه پاور گرین ۴۳۰ وات

[hoss_bakh]

به احتمال 90 درصد مشکلت با تعویض ترانزیستوری که روی عکس مشخص کردم باید حل بشه

[hide]


[/hide]



[fatim]

به احتمال 90 درصد مشکلت با تعویض ترانزیستوری که روی عکس مشخص کردم باید حل بشه

hidden content may not be quoted

سلام
دیشب که عکس گرفتم ، از شما چه پنهون داشتم عکسو نیگا میکردم حدس زدم این ترانزیستور خراب شده به هر حال خیلی لطف کردید ، شماره اونا که ندارید احتمالا



[hoss_bakh]

سلام
دیشب که عکس گرفتم ، از شما چه پنهون داشتم عکسو نیگا میکردم حدس زدم این ترانزیستور خراب شده به هر حال خیلی لطف کردید ، شماره اونا که ندارید احتمالا

شماره ای که روش نوشته رو اینجا بزار ببینم دیتاشیتشو میشه پیدا کرد



[fatim]

شماره ای که روش نوشته رو اینجا بزار ببینم دیتاشیتشو میشه پیدا کرد

سلام



[hoss_bakh]

سلام

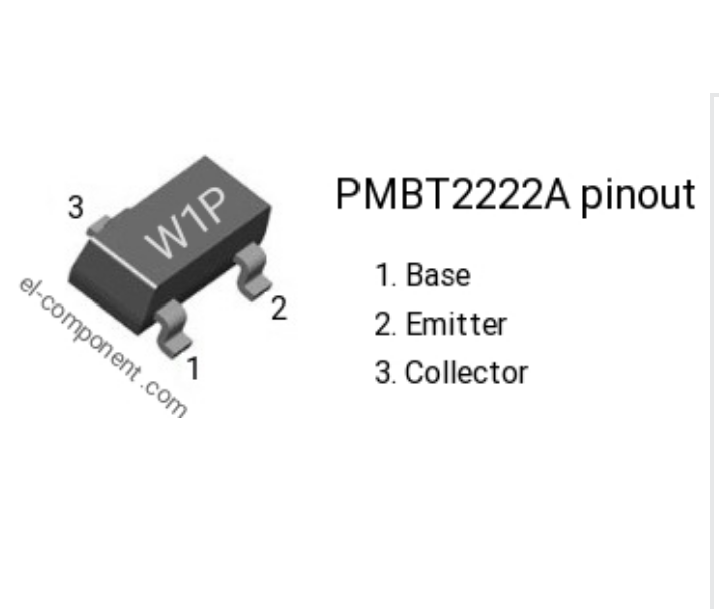

روی خود ترانزیستور چی نوشته؟؟ همین w1p زده دقیقا؟؟

من با این کد یه ترانزیستور دیگه پیدا کردم بعد با PMBT2222A یه دیتاشیت دیگه



[fatim]

روی خود ترانزیستور چی نوشته؟؟ همین w1p زده دقیقا؟؟

من با این کد یه ترانزیستور دیگه پیدا کردم بعد با PMBT2222A یه دیتاشیت دیگه

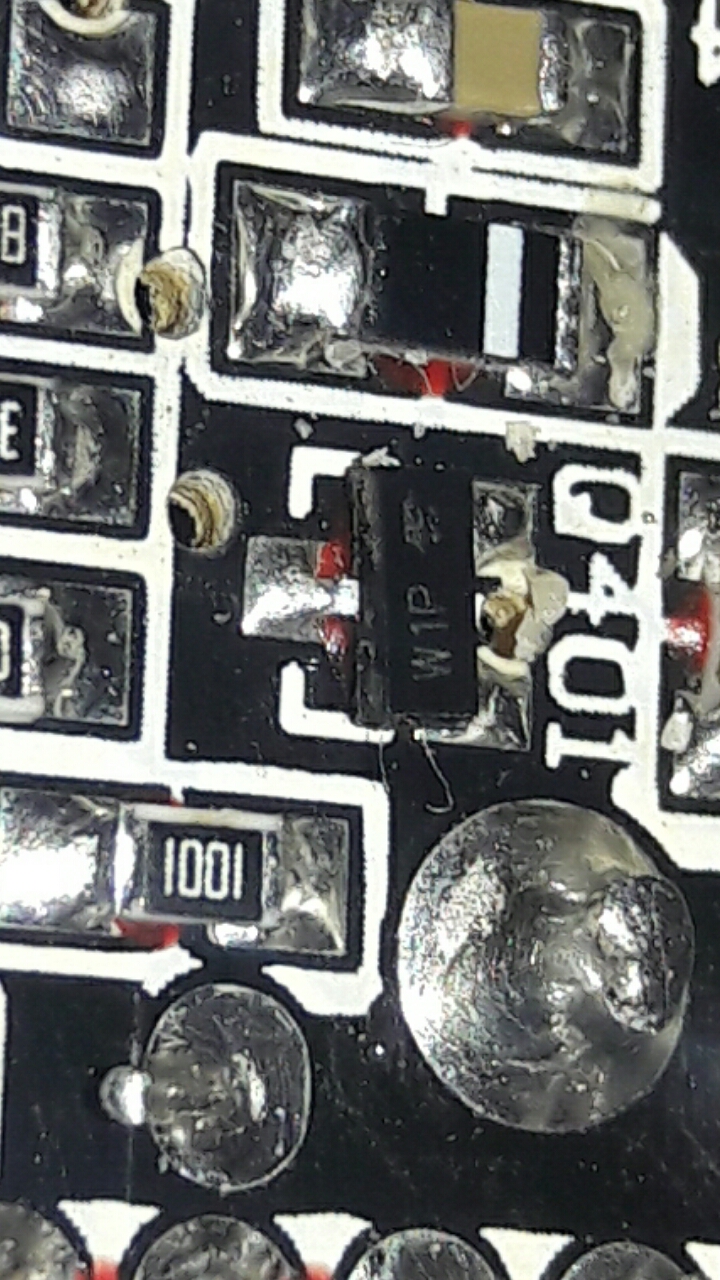

سلام آره همینه اینم عکسش



[hoss_bakh]

مشاهده فایل‌پیوست BFT92.pdf

مشاهده فایل‌پیوست bft92_nxp.pdf

برای این کد من این دوتا دیتاشیت رو پیدا کردم

علاوه بر اینکه خوتون هم مدلش رو گذاشته بودین و دیتاشیت مدلی که شما گذاشتین با این دوتا فرق میکنه (منظورم منفی مثبت بودم ترانزیستور)

ضمن اینکه من این قطعه رو توی پاورهای 330 و 335 و 380 سری HE جایگزین کردم و نتیجه گرفتم ازش

[hide]

مشاهده فایل‌پیوست pmbt2907a,_pmbt2907a_nxp_3.pdf

اینم لینک خرید قطعه تعویضی بنده
https://www.amiricshop.ir/product-1890-MMBT2907A-SOT23-CODE-2F.html
[/hide]



[heical]

درست شد آخرش؟ مشکل از کجا بود؟



[fatim]

درست شد آخرش؟ مشکل از کجا بود؟

سلام
بله درست اشکال همون ترانزیستور w1p بود



[fatim]

مشاهده فایل‌پیوست 168178

مشاهده فایل‌پیوست 168179

برای این کد من این دوتا دیتاشیت رو پیدا کردم

علاوه بر اینکه خوتون هم مدلش رو گذاشته بودین و دیتاشیت مدلی که شما گذاشتین با این دوتا فرق میکنه (منظورم منفی مثبت بودم ترانزیستور)

ضمن اینکه من این قطعه رو توی پاورهای 330 و 335 و 380 سری HE جایگزین کردم و نتیجه گرفتم ازش

hidden content may not be quoted

سلام و ارادت

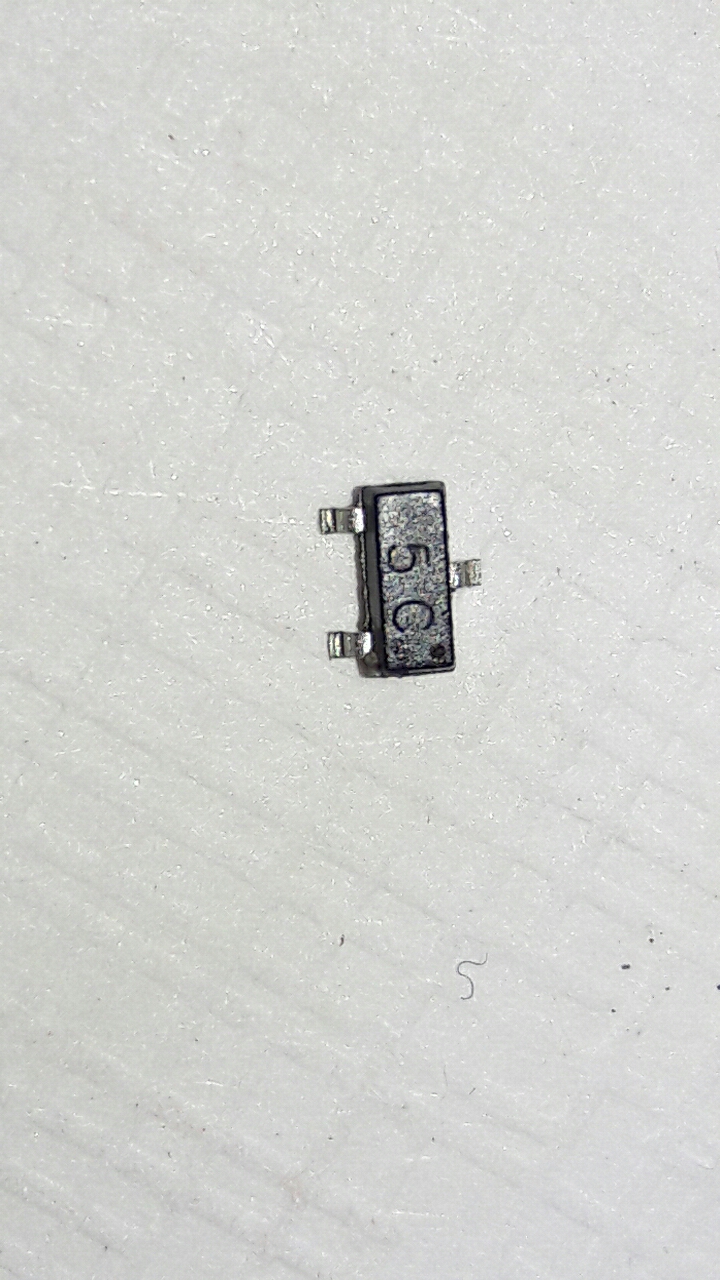

استاد مشکل حل شد ، تشکر از راهنمایی ارزنده شما ، فروشنده به جای w1p این ترانزیستور رو داد که عکسشو گذاشتم
