مشکل بروی 5 ولت(سیم قرمز) پاور

[amirali_101]

با درود مجدد

نتیجه تستهای که در خواست شده بود:

1. ولتاژ دیودهای یک سو کننده هیت دوم 5.3ولت فیکس مابقی هم اوکیکه مربوط به 12 و 3 ولت است
2. دیودهای زنر بعد هیت دوم همگی روی مدار 600 تا 700
3. مشکی – بنفش 5.1 & 5.2
4. مشکی – سبز صفر .
5. مقاومت های روی مدار خروجی 5 ولت تست همه با جدول رنگ مقاومت چک شده اوکی بود نزدیک ای سی 16 پایه هم چک شد اوکی بود



[molaeiabbas]

با درود مجدد

نتیجه تستهای که در خواست شده بود:

1. ولتاژ دیودهای یک سو کننده هیت دوم 5.3ولت فیکس مابقی هم اوکیکه مربوط به 12 و 3 ولت است
2. دیودهای زنر بعد هیت دوم همگی روی مدار 600 تا 700
3. مشکی – بنفش 5.1 & 5.2
4. مشکی – سبز صفر .
5. مقاومت های روی مدار خروجی 5 ولت تست همه با جدول رنگ مقاومت چک شده اوکی بود نزدیک ای سی 16 پایه هم چک شد اوکی بود

سلام
به این ترتیب و با توجه به مطلب شماره ی 1 اگر با 5.3 مشکلی ندارید که هیچ ولی اگر با 5.3 سیستم به مشکل برمی خورد باید دنبال اشکال قبل از هیت دوم بگردید چون خود ترنسفرمر ها ولتاژ بیش از حد مجاز تولید می کنند. یک نکته هم هست که با عرض احترام به دیگر کاربران گرامی میخوام بگم و اینم اون که این جا هدف حل مشکله تا اگه مشکلات مشابهی وجود داشت و تونستیم به جوابی برسیم بتونیم ازین تجربیات استفاده کنیم، درسته که از نظر وقت و مسائل اقتصادی بعضی از مشکلات سخت افزار ی ارزش کار کردن و وقت گذاشتن رو ندارن ولی خب هدف، رسیدن به نتیجه و افزایش تجربیات کاربران محترم سایت است.



[jaxtor]

با درود مجدد

نتیجه تستهای که در خواست شده بود:

1. ولتاژ دیودهای یک سو کننده هیت دوم 5.3ولت فیکس مابقی هم اوکیکه مربوط به 12 و 3 ولت است
2. دیودهای زنر بعد هیت دوم همگی روی مدار 600 تا 700
3. مشکی – بنفش 5.1 & 5.2
4. مشکی – سبز صفر .
5. مقاومت های روی مدار خروجی 5 ولت تست همه با جدول رنگ مقاومت چک شده اوکی بود نزدیک ای سی 16 پایه هم چک شد اوکی بود

دوست عزیز قطعاتی را که من در چند پست قبل گفتم را تست کنید و نتیجه را اعلام کنید

با تشکر



[amirali_101]

درود
دوست عزیز خازن زنر چک کردم که نتیجه اعلام کردم
اگر اپتوکوپلر منظورت است من نحوه تست این قطعه نمی دونم



[molaeiabbas]

با سلام
ظاهرا از حل مشکل ناامید شدید



[jaxtor]

درود
دوست عزیز خازن زنر چک کردم که نتیجه اعلام کردم
اگر اپتوکوپلر منظورت است من نحوه تست این قطعه نمی دونم

دوست عزیز نحوه تست این قطعه در انجمن قسمت تست قطعات وجود دارد اگر بگردید پیدا می کنید

با تشکر



[molaeiabbas]

سلام
يك سوال از اساتيد، مي دونيم كه در پاور مدار فيدبكي وجود داره كه ميزان خروجي ها رو كنترل مي كنه، ميشه گفت كه در اينجور مشكلات كه ولتا



[tahaali9095]

سلام دوست من

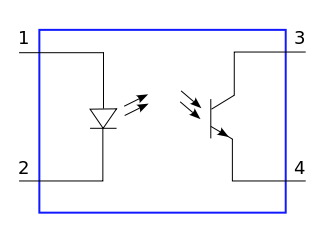

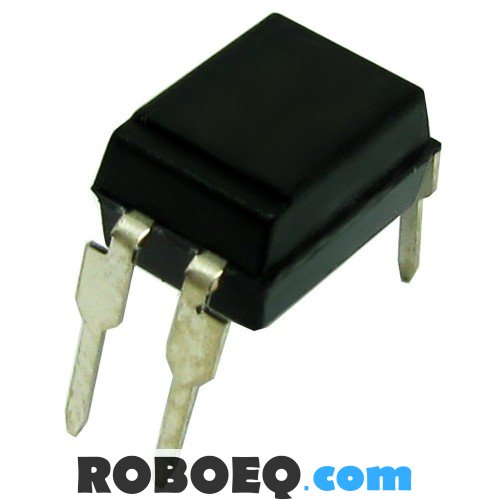

شما طبق راهنمایی دوست گرامی آقای jaxtor علاو ه بر تست اپتوکوپلر (وظیفه آن اتصال دو نقطه از طریق نور) ، آی سی tl431 ( در فیدبک نقش دارد)را هم در صورت بودن در مدار، تست و اعلام نتیجه بفرمایید.



[jac]

سلام دوست من
شما طبق راهنمایی دوست گرامی آقای jaxtor علاو ه بر تست اپتوکوپلر (وظیفه آن اتصال دو نقطه از طریق نور) ، آی سی tl431 ( در فیدبک نقش دارد)را هم در صورت بودن در مدار، تست و اعلام نتیجه بفرمایید.

با سلام این آی سی tl431 چه طوری تست مشه مبهم شده واسم.



[tahaali9095]

با سلام این آی سی tl431 چه طوری تست مشه مبهم شده واسم.

با سلام
به مسیر زیر و پست 19 سری بزنید
http://www.irantk.ir/showthread.php?t=35369&page=2
