پاسخ : رد: مدار ترانس جوش اینورتر 200 امپر
سلام
خداقوت خودتون درست کردین؟
من ی تعمیری دارم الان مشکلش اینه که 2 تا الکترود جوش میدی جریانش قطع میشه اما ولتاز هست نمیدونم مشکلش کجاست میشه راهنماییم کنید؟:66000000:
سلام
سلامت باشين . ممنون

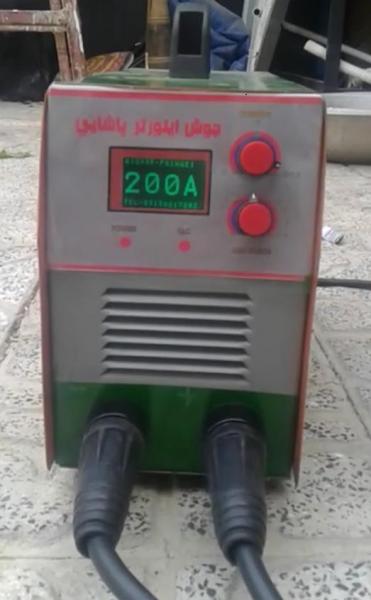

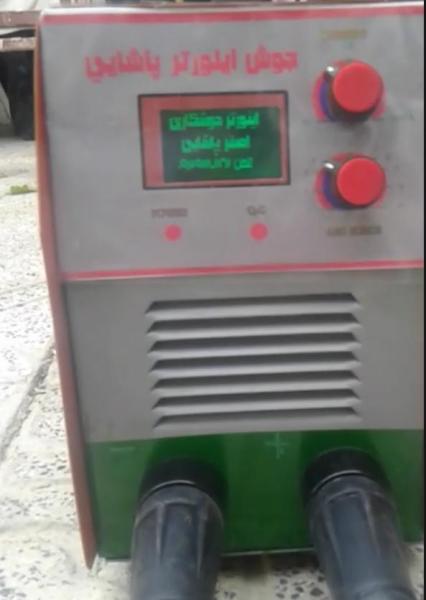

بله كلي دنبال شماتيك بودم تا يكي تو نت پيدا كردم و تغييرش دادم و كلي هم مدار بهش اضافه كردم تا درست شد .
والا چي بگم . تا اينورتر را نبينم نميشه نظر داد نقشه ها با هم فرق دارن . الان از من با ماسفت طراحي كردم ولي از شما ممكنه از igbt باشه كه فرق ميكنه .. ولي بصورت كلي بگم اين كه اگه ولتاژ داري ببين چند ولت هست و ايا در هين جوشكاري كم و زياد ميشه يا نه
دوم اگه ولتاژ باشه ولي جريان كم ميشه و حتي قطع ميشه .
ممكنه اگر ماسفتي بود از خود ماسفت هاش باشه كه ممكنه چند تاش يا حتي يكيش خراب و سوخته باشه يا از نيم پل يكسو ها باشه . يا اصلا از ورودي باشه كه جريان خوب تامين نميشه . از خراب شدن پل يكسو هاش باشه يا كلا از 4 تا خازنش باشه يا 8 تا خازن صافي باشه ولتژ بالا
در كل نميشه همينطور نظر داد .
