مشکل: محافظ برق پارت الکتریک

[azezkmsf]

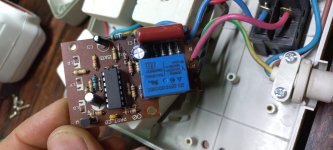

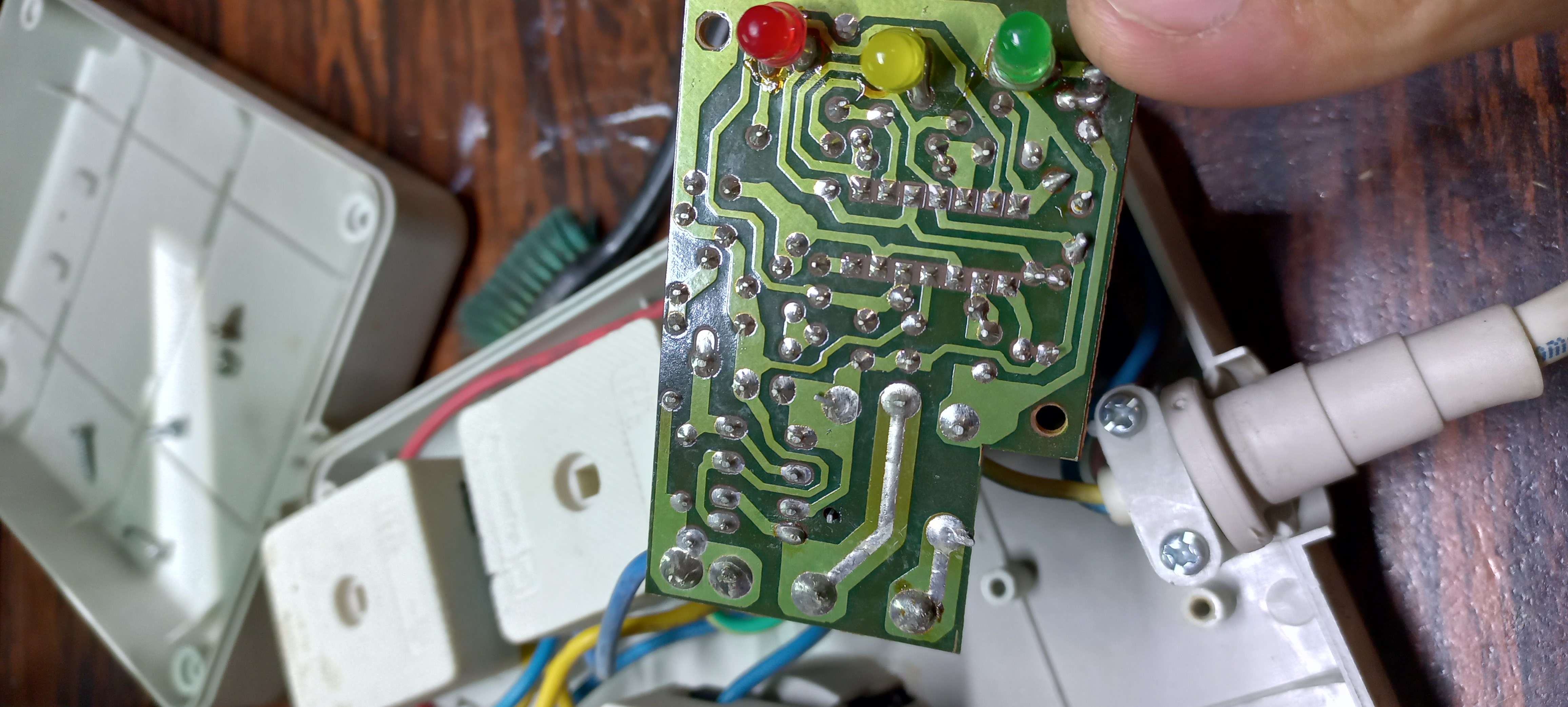

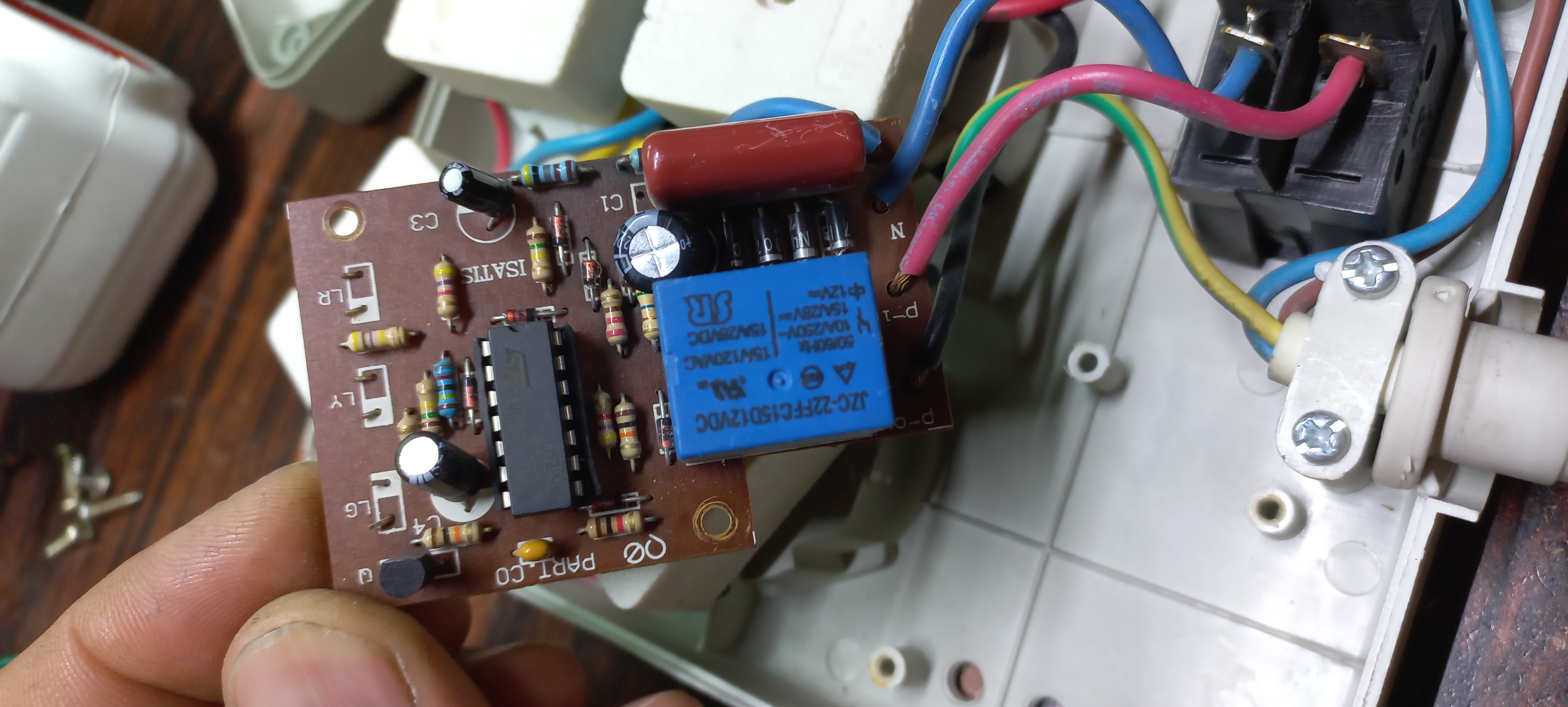

سلام محافظ برق پارت الکتریک برام اومده همه قطعات سالمه آی سی رو نو میزارم کار میکنه و روشن و خاموش میکنم آی سی دوباره میسوزه
ممنون میشم راهنمایی کنید



[azezkmsf]

درضمن ولتاژ آی سی ۱۶ ولته



[sky_man847]

سلام محافظ برق پارت الکتریک برام اومده همه قطعات سالمه آی سی رو نو میزارم کار میکنه و روشن و خاموش میکنم آی سی دوباره میسوزه
ممنون میشم راهنمایی کنید

خازن صافی و با خازن پلی استر عوض کن محض احتیاط یه دیود زنر 12ولت به پایه 4و11 vccgndایسی وصل کن نسوزه



[azezkmsf]

خازن صافی و با خازن پلی استر عوض کن محض احتیاط یه دیود زنر 12ولت به پایه 4و11 vccgndایسی وصل کن نسوزه

زنر رو چطوری و کدوم پایه به کدوم پایه اند و کاتد منظورمه



[علی۱۱۰]

با سلام،
ابتدا دیتا شیت آی سی را تو اینترنت جستجو کنید بعد کاتد دیود زنر را به پایه تغذیه آی سی و آند آنرا به پایه زمین آی سی وصل کن، موفق باشید



[HS13&86]

سلام محافظ برق پارت الکتریک برام اومده همه قطعات سالمه آی سی رو نو میزارم کار میکنه و روشن و خاموش میکنم آی سی دوباره میسوزه
ممنون میشم راهنمایی کنید

درود، ولتاژ دو سر خازن صافی ، با آیسی و بدون آیسی اندازه گیری
کنید.



[HS13&86]

احتمال دیگری هم که وجود داره اینه که دیود هرزگرد موازی
با رله سوخته و ضربه ولتاژ برگشتی رله هنگام خاموش شدن،به آیسی شوک میده و میسوزونه.



[sina28]

اگه ای سیlm324هست بین بایه 4مثبت و11منفی یه دیود زنر16 بزار واگه ایسی cd4011ویا h40106هست بین بایه 7و14 دیود زنر بزار



[parhammf]

دیود هرز گرد روی برد 1n4148را تعویض وبه جای ان 1n4007 جایگزین کن



[NICHICON]

اگه ای سیlm324هست بین بایه 4مثبت و11منفی یه دیود زنر16 بزار واگه ایسی cd4011ویا h40106هست بین بایه 7و14 دیود زنر بزار

به نام خدا
صحیح ترین جواب به نظر من همین مورد می باشد
16 ولت برای 4011 زیاده
دیتا نگاه کنید فکر کنم لب مرز باشه
مقداری ولتاژ ورودی ای سی بیارید پایین
کیفیت 4011 مطمئن باشید اورجينال باشه
