فیبر های مدار چاپی طراحی شده توسط اتو و چاپگر لیزری

[bahramikhah]

در مورد اسید کاری هم تجربیات توپی دارم ، که حاصل 29 سال خدمت در آموزش و پرورشه!
دوستان اگه مایل بودن با کمال افتخار و بی منت در خدمتشان هستم.
موفق باشید.

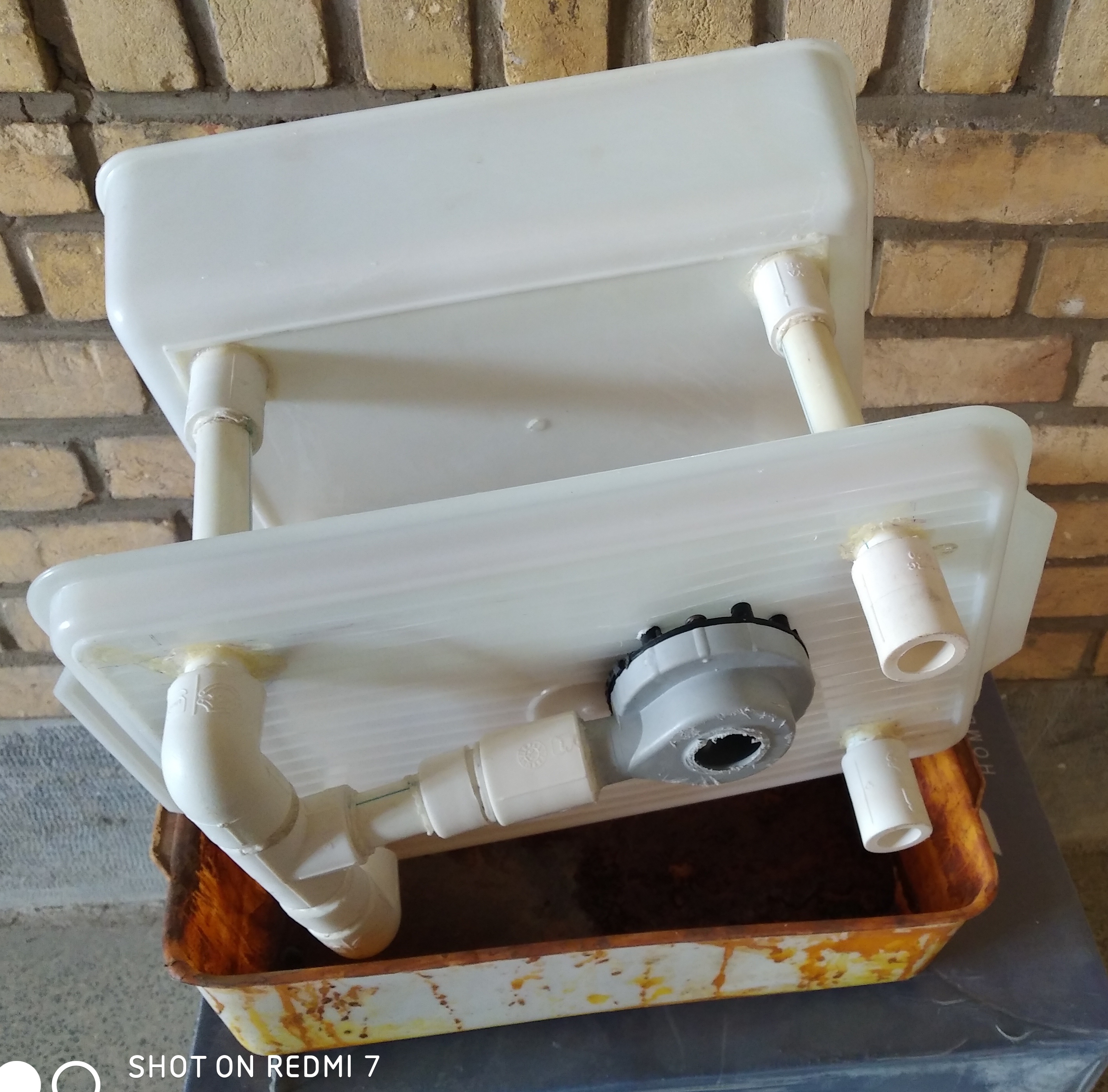

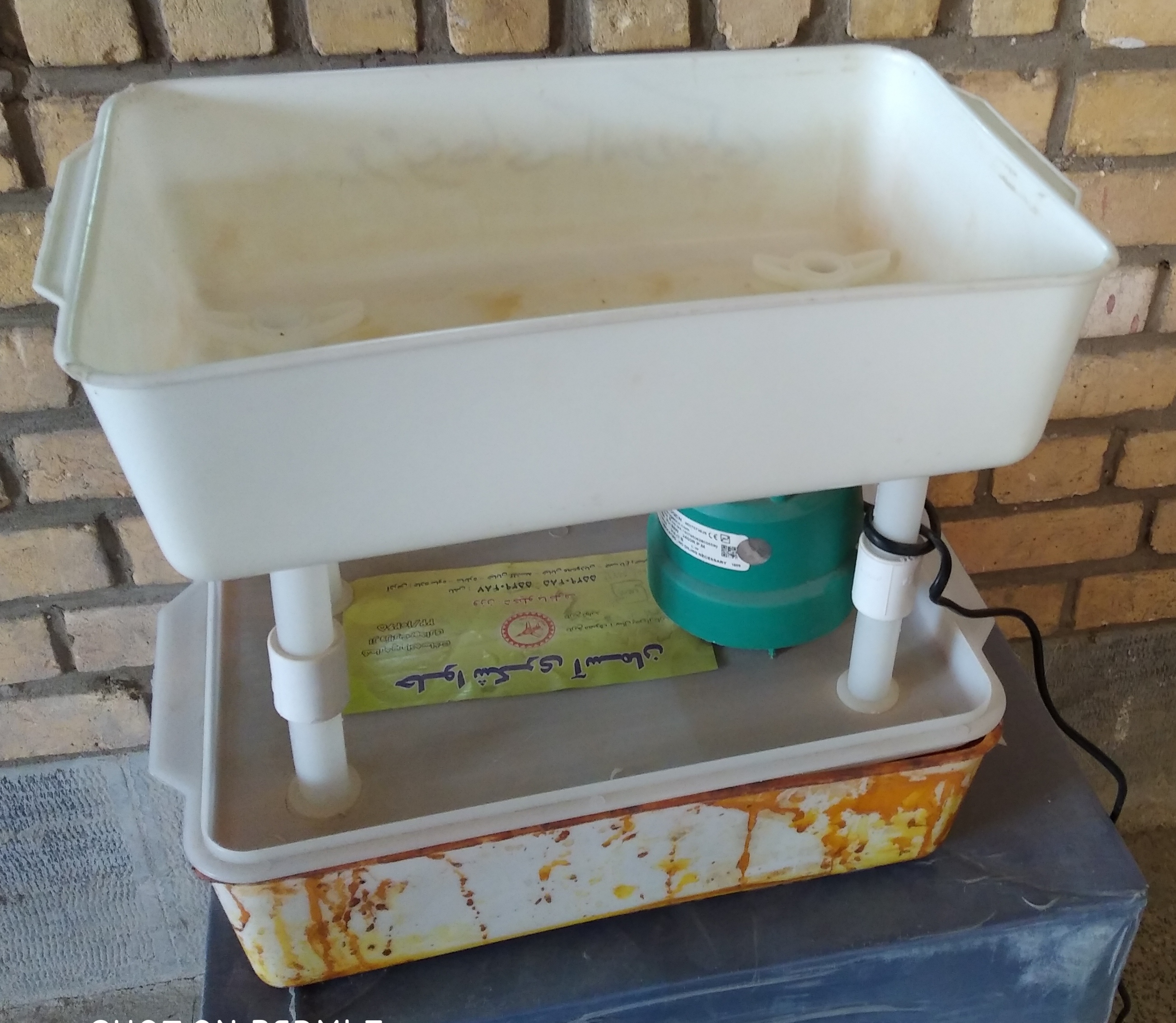

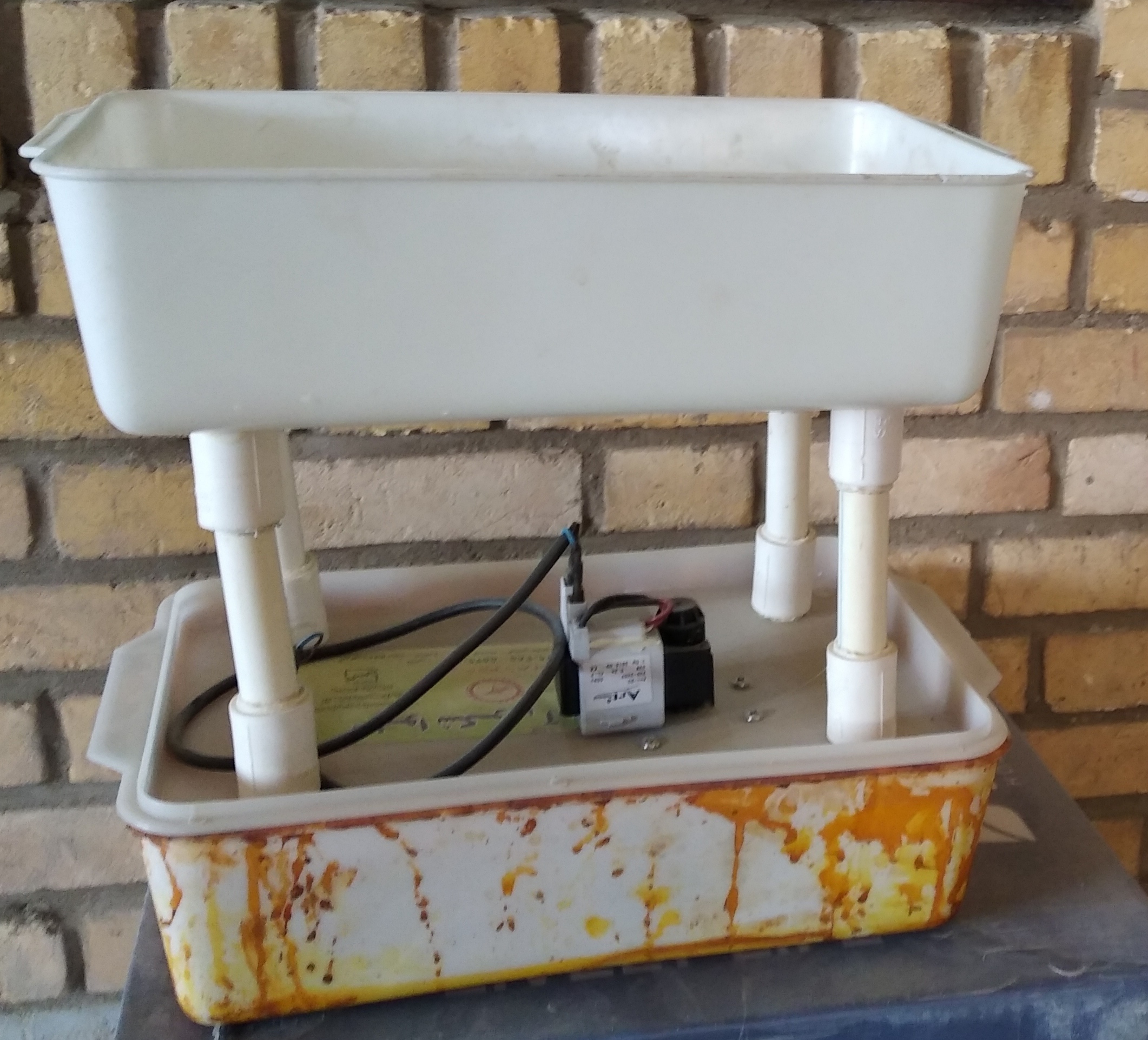

نمونه دستگاه اسید کاری

در این دستگاه از پمب تخلیه آب لباسشویی استفاده شده و در محفظه پایین یک هیتر آکوراریم قرار داه می شود که در این تصویر چون دستگاه کار نمی کند
هیتر و شستیم و کنار گذاشتیم تا نشکند.

در این مدل از پمب آب کولر استفاده کردم. در مدل قبلی اسید با قدرت بیشتری پمپاژ می شد و به اطراف می پاشید

برای لوله کشی از لوله پلاستیکی آب منازل و برای اتصال آنها از اتوی مخصوص استفاده کردم . اینم تصاویر که قول داده بودم که مدرسه باز شدنی آپلود کنم.موفق باشید



[javamobira]

ایده جالبیه بود مهندس واز ابتکارتون خوشم امد اینگونه می توان در زمان کمتری برد را اسید کاری کرد واز ابعاد ظرف استفاده شد معلوم است می توان برد هایی تا ابعاد20*30 هم اسید کاری کرد .



[javamobira]

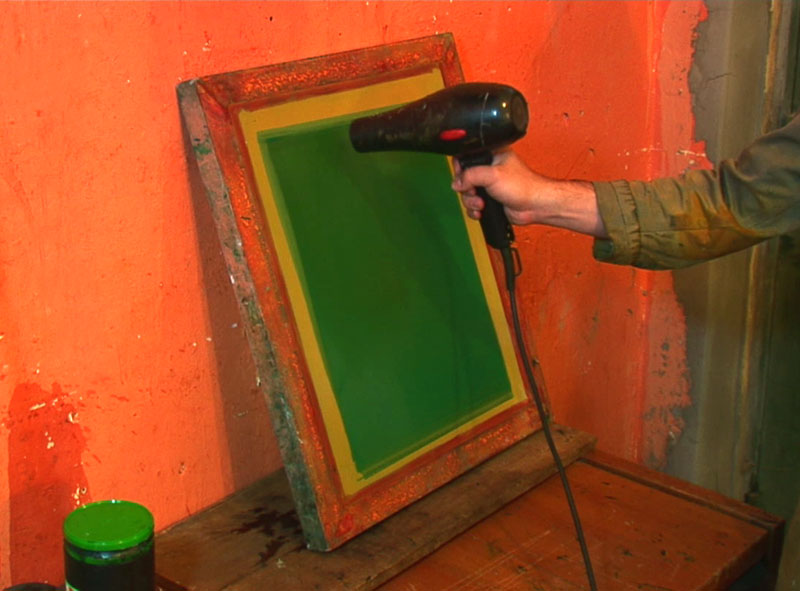

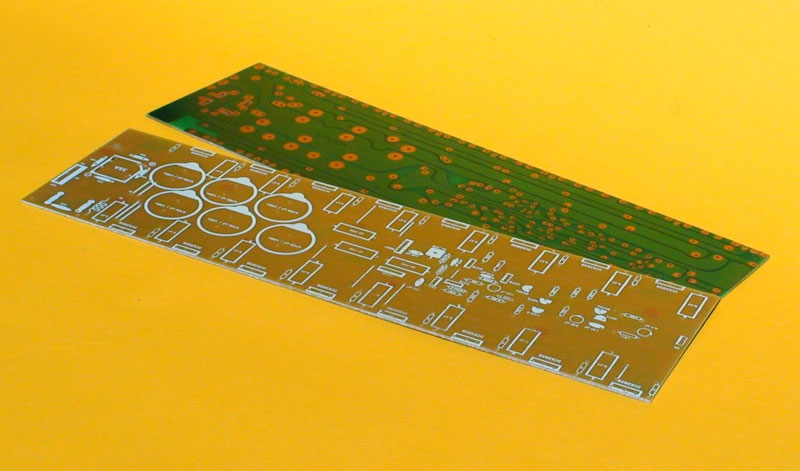

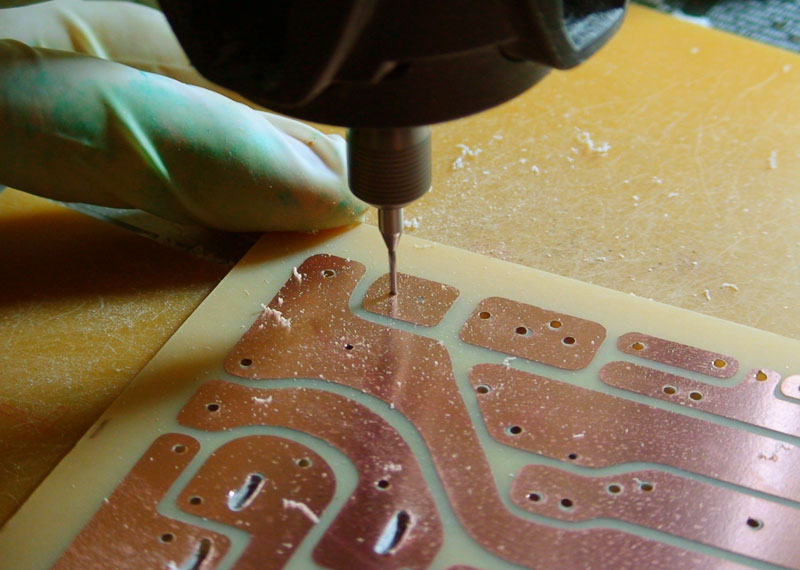

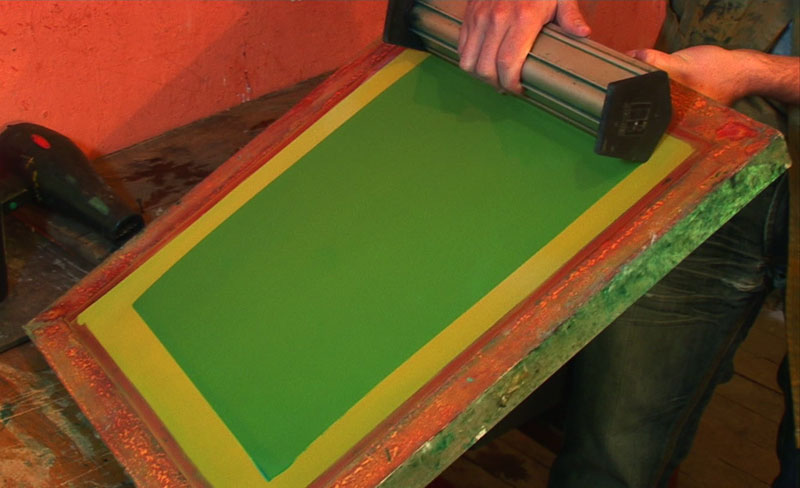

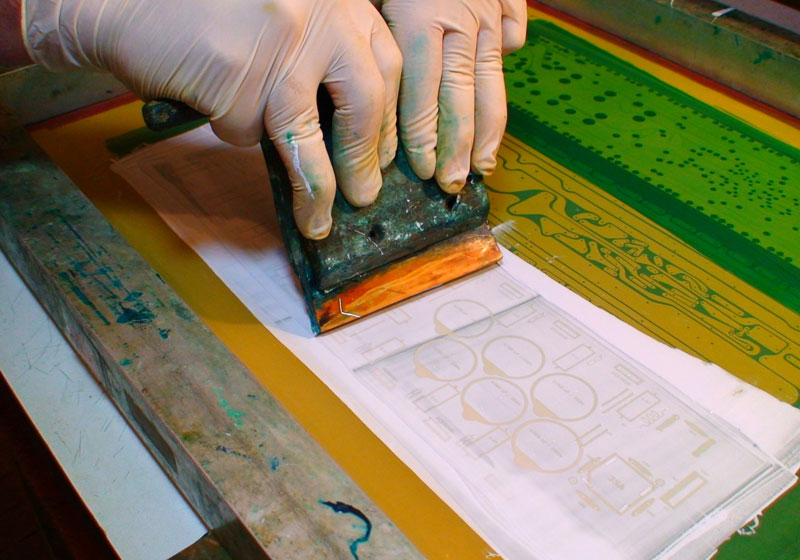

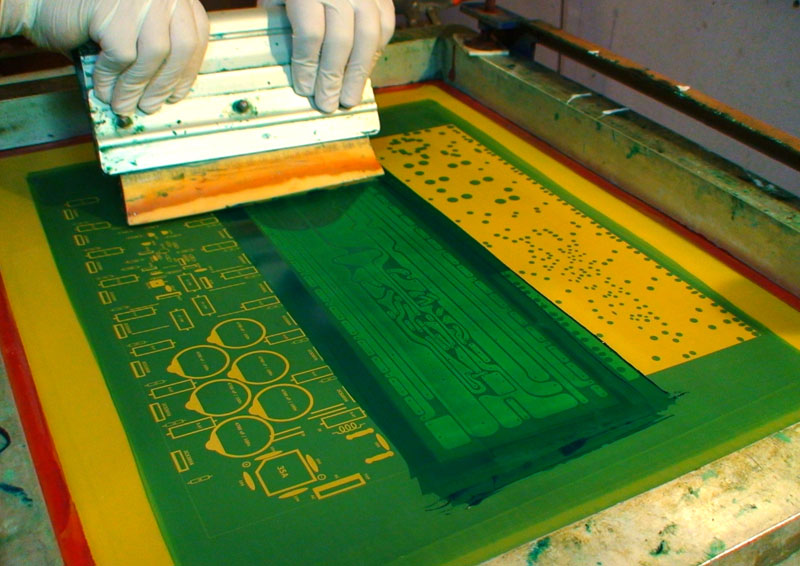

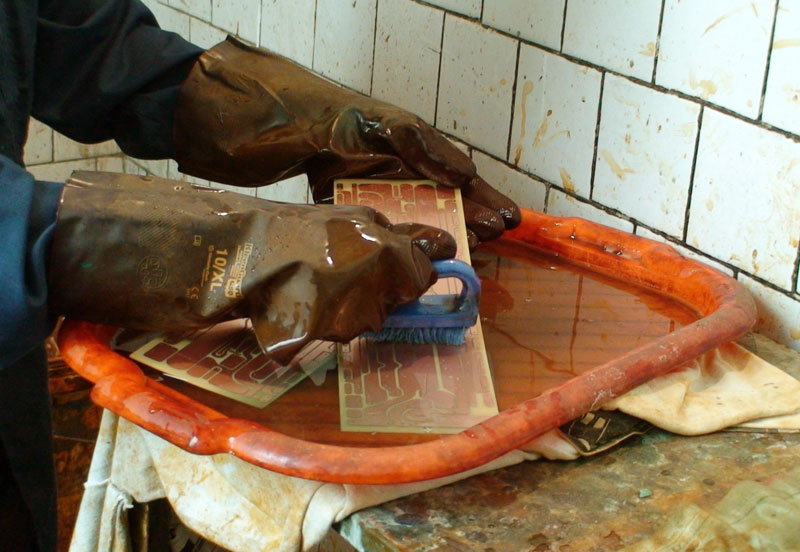

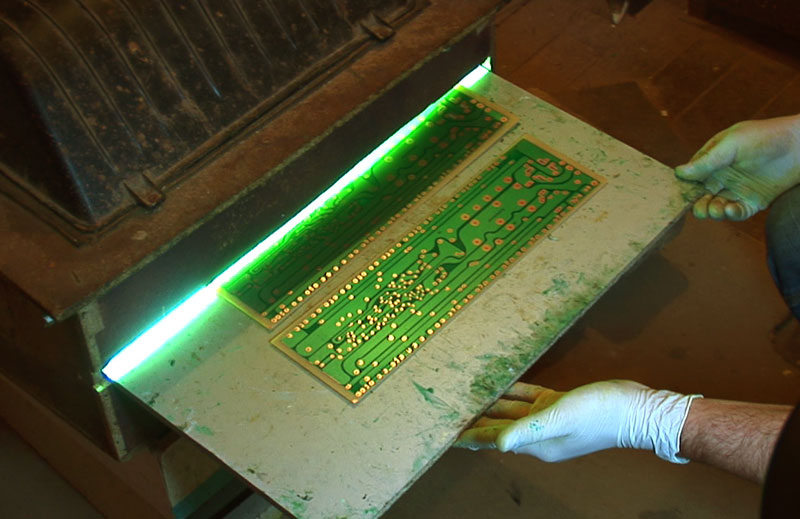

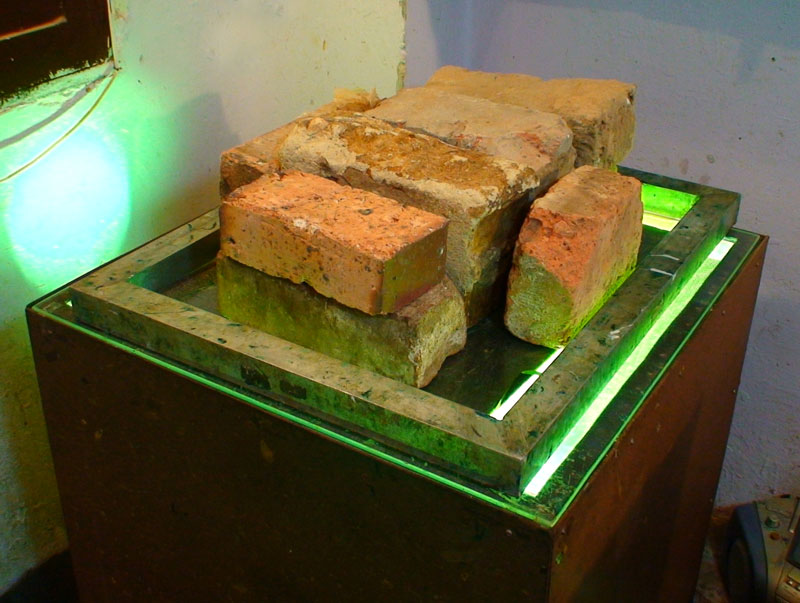

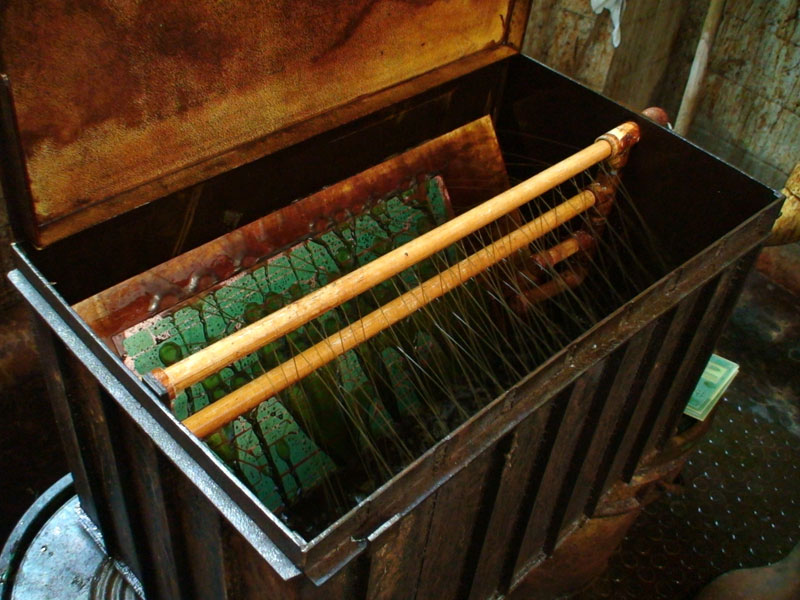

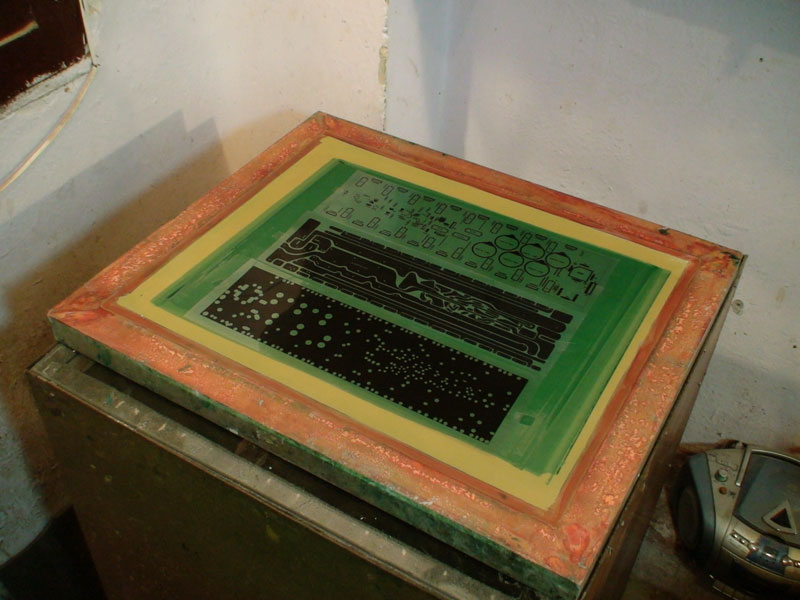

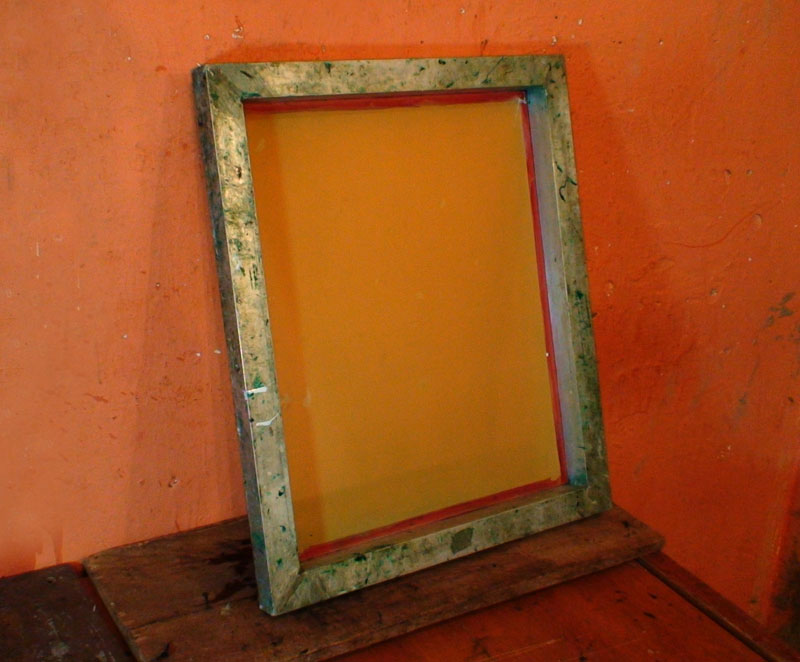

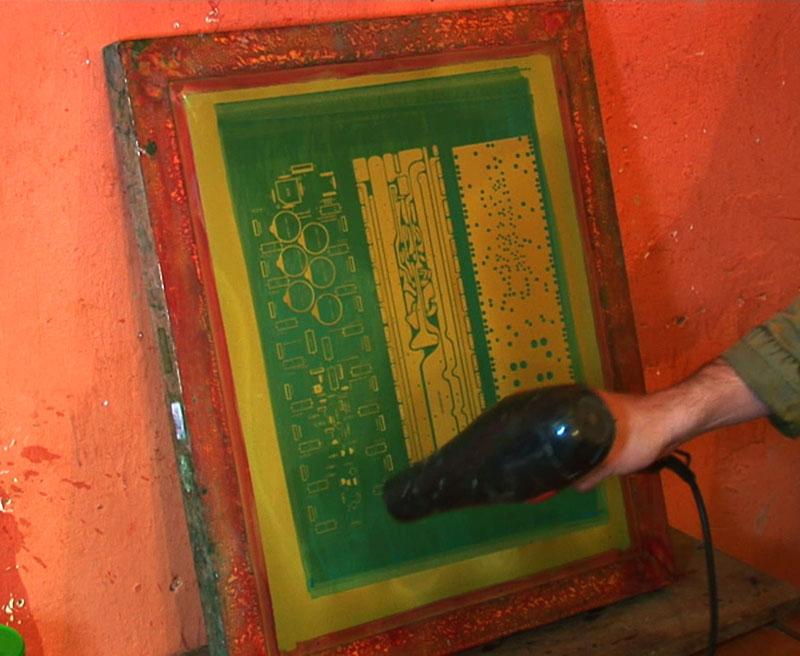

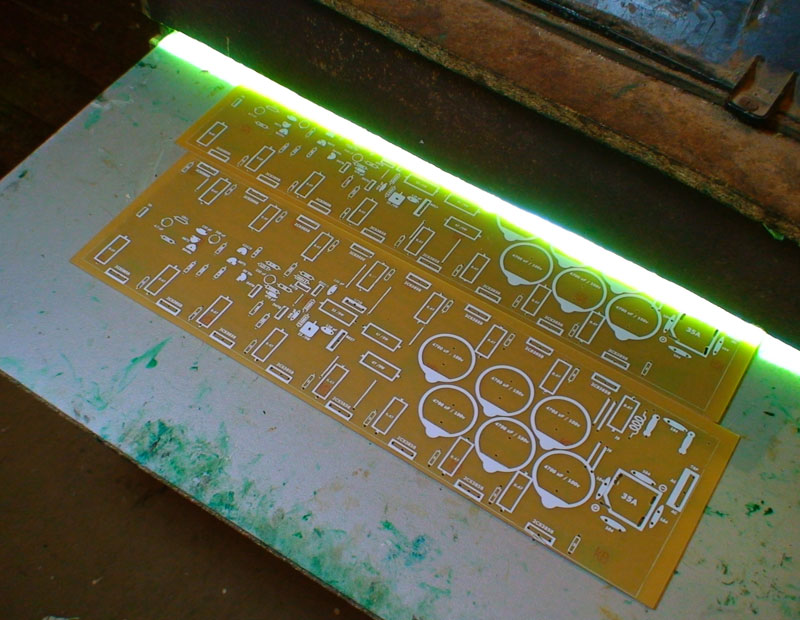

نمونه عکس های زیر از یک کارگاه چاپ فیبر است که به صورت چاپ سیلک کار می کند در این تصاویر به جز چاپ فیبر فرایند اسید کاری هم هست



[هرمزاول]

سلام ... اول کاغذ گلاسه را از لوازم التحریر دارن بخری بعد نقشه را کوچک و به ابعاد اندازه واقعی 1.1 ببرید فیبر را تمیز با تینر تمیز کنید وخوب خشک کنید و دیگه بهش دست نزنید .... و مقداری استون با پنبه روی فیبر بمالید و هنوز خشک نشده قسمت مدار را روی فیبر بزارید و با دستمال کاغذی روی ان را بمالید و طوری که همه کاغذ روی فیبر تماس داشته باشه و پس از حدود 3 ال 4 دقیه بزارید توی اب معمولی و هنگامی که خوب خیس شد و خطوط مدار دیده شد از اب خارج کرده و با انگشت ارام ارام کاغذ خیس شده را بمالید تا به سطح مدار برسه اما با احتیاط که مدار کنده نشه و اماد برای اسید هست و اسید ولرم باشه بهتره توی ظرف پلاستیکی و برد را بزارید و ارام ارام با خود ظرف تکان بدید و حدود 5 دقیه تمام سطوح مس زدایی شده برد اماده و با اب معمولی بشویید و با اسکاچ خیلی نرم بکشید تا تمیز و مس نمایان بشه و اماده سوراخکاری هست .و تمام ...
