فركانسمتر تا يك گيگاهرتز

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5/026
106/598
با سلام :
اين هم مدار كاملي براي يك دستگاه فركانس متر تا محدوده يك گيگا هرتز :

This simple counter is useful for frequency measurements of various wireless equipments, especially transmitters, receivers and signal generators in VHF/UHF band.
Features
  • Display range: 0,0 to 999,9 MHz, resolution 0,1 MHz
  • Correct rounding, reduced blinking of last digit
  • Over-range indication
  • Fast measurement - short measuring period
  • High input sensitivity in VHF/UHF band
  • Switchable intermediate frequency offset for use with receiver
Technical specifications
Supply voltage: 8-20 V
Supply current: typ. 80 mA, max. 120 mA
Input sensitivity: max. 10 mV in 70-1000 MHz range
Measuring period: 0,082 sec.
Display refresh rate: 49 Hz

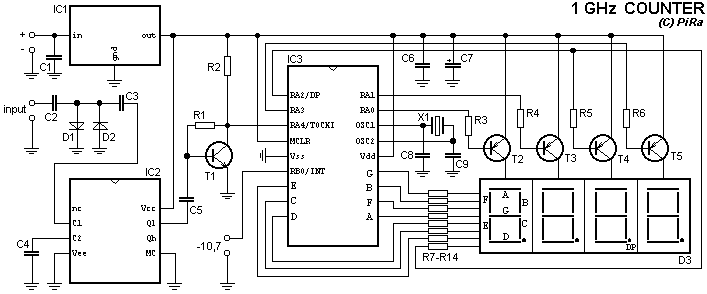

Schematic diagram
Parts list
R1 - 39 k
R2 - 1 k
R3-R6 - 2,2 k
R7-R14 - 220
C1, C5, C6 - 100 n mini
C2, C3, C4 - 1 n
C7 - 100 u
C8, C9 - 22 p
IC1 - 7805
IC2 - SAB6456 (U813BS - different pin layout, not tested, also maybe R1 value must be changed)
IC3 - PIC16F84 programmed + socket
T1 - BC546B
T2-T5 - BC556B
D1, D2 - BAT41 (BAR19)

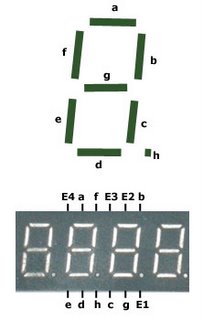

D3 - HD-M514RD (red) or HD-M512RD (green), 4-digits multiplex driven LED display from HP, or four standard 1-digit LED displays
X1 - 4 MHz crystal
BNC input connector
The SAB6456 is a prescaler for UHF/VHF tuners. The circuit has an input frequency range of 70 MHz to 1 GHz, has high input sensitivity and good harmonic suppression. With lower sensitivity it's usable down to 3 MHz.
The circuit comprises an input amplifier, a divider stage and an output stage. The divider stage may oscillate during no-signal conditions but this oscillation is suppressed when input signals are received. The voltage-edges of the output signals are slowed internally to reduce harmonics in the television intermediate frequency band.

Printed circuit board
Important!
There are two pin connection versions of the SAB6456. In the schematic diagram there is drawn a standard pin connection as provided by Philips datasheet. The PCB is proposed for both versions.​
PCB - standard pin connection of SAB6456
PCB - different pin connection of SAB6456
The display is placed vertically on the PCB.
لينك كمكي فايلهاي ضميمه در سايتمون:

با تشكر .
موفق باشيد .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5/026
106/598
فركانس متر تا 40 مگاهرتز با avr

با سلام :

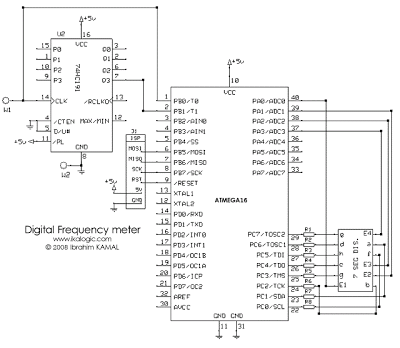

و اين هم يك مدار فركانس متري كه تا 40 مگاهرتز را شمارش و نشون ميده كه از avr استفاده شده :

لينك سورس برنامه : (C code and complied HEX file)
با تشكر .
موفق باشيد .

منبع: http://www.ikalogic.com/


پیوست‌ها

  • 32-9 کیلوبایت بازدیدها: 1/259
  • 9-7 کیلوبایت بازدیدها: 1/254

ali4258

کاربران vip(افتخاری)
vip افتخاری
کاربر
2006-10-12
89
190
با سلام
باور کنم نقشه فرکانس متر اولی تا یک گیگاهرتز رو پوشش میده با این مدار ساده؟
ایا از دوستان این مدار رو نساخته ؟


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5/026
106/598
با سلام
باور کنم نقشه فرکانس متر اولی تا یک گیگاهرتز رو پوشش میده با این مدار ساده؟
ایا از دوستان این مدار رو نساخته ؟
با سلام :
دوست عزيز اولا عين متن منبع را گذاشتم تا شبهه اي براتون باقي نماند در ثاني استفاده از ميكروكنترل و avr است كه مدار و نقشه و كار را اينقدر ساده و اسون كرده تضمين ميكنم و ميتونيد مونتاژ كنيد و نتيجه بگيريد تنها نكته اي كه به نظر من نقص مدار محسوب ميشه اينكه در چهار رقم (يعني خرده اعداد را قادر به نشون دادن نيست و شما نميتونيد با اين مدار مثلا فركانس عددي ***/*** را ببينيد چون پاسخ به مگاهرتز ميباشد ) از رقم 0001 الي 9999 را نشون خواهد داد كه باز هم به سادگي مدار مي ارزه .
با تشكر .
موفق باشيد .


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5/026
106/598
سلام
مدار اولی نیاز به فایل کد را نداره
با سلام :
دوست عزيز فايل كد هم داره در لينك هاي پست منبع را گذاشته ام با اين حال براي سهولت( احتمالا از شما ثبت نام بخواهد ) از لينك زير دريافت كنيد : Download : (C code and complied HEX file)
منبع : Source: Ikalogic
با تشكر .

موفق باشيد .


hamid

کاربران vip(افتخاری)
vip افتخاری
کاربر
2006-10-02
29
48
اصفهان
متاسفانه با این لینک نمیشه دانلود کرد ونیاز به ثبت نام داره که متاسفانه تو قسمت اکتیو ثبت نام مانده ام در صورت امکان در همین سایت لود کنید
با تشکر فراوان
حمید


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5/026
106/598
متاسفانه با این لینک نمیشه دانلود کرد ونیاز به ثبت نام داره که متاسفانه تو قسمت اکتیو ثبت نام مانده ام در صورت امکان در همین سایت لود کنید
با تشکر فراوان
حمید
با سلام :
دوست عزیز لینک ها مشگلی نداره فقط باید حدود فکر کنم **** یورو بابت این فایل بپردازید تا توسط ایمیل براتون ارسال کنند اگر دوست و اشنایی در ادرس فوق دارید توسط اون اقدام کنید در ضمن فکر نمیکنم فایلی که برای یکی ارسال میکنه در سیستم مداری یک کاربر دیگه جواب مثبت بده واگر فری این فایل را پیدا کردم حتما چشم اپلود میکنم ....میتونید به یک برنامه نویس محلی هم مراجعه کنید تا براتون بنویسه .
با تشکر.


batman2008

کاربر
2008-05-02
2
6
با سلام :
دوست عزيز فايل كد هم داره در لينك هاي پست منبع را گذاشته ام با اين حال براي سهولت( احتمالا از شما ثبت نام بخواهد ) از لينك زير دريافت كنيد : Download : (C code and complied HEX file)
منبع : Source: Ikalogic
با تشكر .

موفق باشيد .

كاش ميشد کد هگز مدار رو تو همین سایت اپلود میکردی تا مدار خوبی که گذاشتی بدون استفاده نمونه:sadwalk:
