فرستنده امواج ویدئویی ( ویدئو سندر )

safye

کاربر
2008-11-01
431
1,859
33
ساري
فرستنده امواج ویدئویی ( ویدئو سندر )

ویدئو سندر
این مدار قابلیت ارسال همزمان صوت و تصویر را داراست و دارای دو ورودی مجزا برای صدا و تصویر می باشد. شما می توانید خروجی یک دوربین را به این مدار متصل نموده و بدون نیاز به سیم اطلاعات را توسط تلویزیون دریافت نمایید . این دستگاه دارای کاربردهای زیادی است از جمله : اتصال بی سیم دستگاههای بازی به تلویزیون ، استفاده از یک ویدئو و پخش تصویر در چند تلویزیون ، ارسال تصویر ویدئو یا هر وسیله دیگر به تلویزیون در مکانهایی که امکان استفاده از سیم وجود ندارد. در ادامه مطلب نقشه شماتیک و همچنین برد PCB آن قرار داده شده است.



سیگنال ورودی از طریق جک شماره یک J1 به مدار اعمال می شود ، این سیگنال از طریق خازن C1 به دیود کلمپ D1 داده می شود ، تا سطح dc پالسهای سینک (همزمانی) را ثابت نگهدارد تا باعث کاهش اثر شکفته شدن تصویر شود .پتانسیومتر R3 جهت تنظیم گین سیگنال ویدئو بکار رفته ، کار این پتانسیومتر بسیار شبیه ولوم کنتراست (درخشندگی) در تلویزیون است .پتانسیومتر R7 جهت تنظیم سطح سیاه سیگنال تصویر بکار رفته که تمامی سطوح سیگنال را به یک اندازه جابجا میکند در واقع میزان روشنائی تصویر را می توان توسط آن تنظیم کرد .ترانس T1(مخصوص فرکانسهای رادیوئی) به همراه خازن داخلی خودش یک مدار تانک را تشکیل میدهند که بخشی از اسیلاتور هارتلی به حساب می آیند ، فرکانس این اسیلاتور برروی 5.5 مگاهرتز تنظیم شده است.سیگنال صدای ورودی در J2 به بیس Q3 از طریق C2 و R4 کوپل میشود : سیگنال صدا بر روی حامل فرعی با فرکانسی 5.5 مگاهرتز بالاتر از فرکانس حامل تصویر مدوله می شود.صدای مدوله شده به صورت FM ، از طریق مقاومت R9 و خازن C5 به قسمت مدولاتور اعمال می گردند . از طرفی ترانزیستورهای Q1 , Q2 برای تقویت سیگنال تصویر و صدا که مدوله شده است در مدار بکار رفته است .Q4 به همراه L4 , C7 , C9 تشکیل یک مدار اسیلاتور کولپیتس را داده اند که این سیگنال تولید شده جهت مدوله کردن سیگنال صدا و تصویر بکار می رود.سیگنال خروجی از اسیلاتور توسط Q5 , Q6 تقویت میشوند.L1 , C12 , C13 تشکیل یک مدار ********** پائین گذر و تطبیق امپدانس را می دهند ؛ مقاومت R12 هم جهت انطباق سیگنال خروجی با هر نوع آنتی بکار رفته که بصورت اختیاری می باشد .
تنظیم مدارمدار را به یک تغذیه 12 ولت وصل کنید ، پتانسیومتر های مدار را در وسط قرار دهید . سپس تلویزیون را روشن کرده و سیگنال خروجی مدار را به ورودی آنتن تلویزیون بدهید کانال تلویزیون را بر روی یکی از کانالهای 2 الی 6 قرار دهید ، توسط یک پیچ گوشتی غیر فلزی مقدار L4 را طوری تنظیم کنید که تصویر تلویزیون سیاه شود . برای تنظیم دقیقتر L4 را طوری تنظیم کنید که سیاهی تصویر ماکزیمم شود . حال خروجی های صدا تصویر یک دستگاه ویدئو را به ورودی های مدارتان وصل کنید و آنرا روشن و PLAY کنید . الان بایستی شما تصویر را بر روی تلویزیون داشته باشید . جهت تنظیم بهتر دوباره L4 را تنظیم کنید . در صورتی که تصویر نیامده بود مدارتان را از لحاظ اتصالات بد بررسی کنید . سپس R3 را برای بهترین درخشندگی و R7 را هم برای بهترین حالت تصویر تنظیم کنید . شاید دوباره شما نیاز به تنظیم L4 بعد از تغییر R3 , R7 داشته باشید . نهایتا T1 را با یک پیچ گوشتی غیر فلزی برای بهترین صدا و تصویر در یافتی تنظیم کنید .


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,529
سلام
من میخام این مدار رو درست کنم

لطفا بگید چطوری میتونم صدا رو هم بصورت استریو و هم مونو بهش بدم

و اینکه برد اون چند متر است ؟
با سلام :
دوست عزيز اين سندر فقط به صورت مونو صدا را ارسال ميكنه در صورت اعمال صداي استريو به اين مدار بايد هر دو كانال صوتي خود را قبلا با يك مقاومت حدود 600 الي يك كيلو اهمي بهم كرده (جمع كنيد ) وبه صورت مونو به مدار اعمال كنيد .براي ارسال صداي استريو ( {بدون تصوير } از مدارات اپلود شده در همين بخش استفاده كنيد ).
برد دستگاه بستگي شديد به نحوه تنظيم دقيق و قطعات بكاررفته استاندارد و نا مرغوب و محيط انتشار {فضاي سر بسته يا محيط ازاد و... }دارد در شرايط ايده ال تا 100 متر برد خواهيد داشت .
با تشكر .
موفق باشيد .


behro

کاربر vip
کاربر
2010-01-16
205
267
این میل من هست اگر ممکنه لیست قطعات رو برام بفرستین همراه با مقدار و نوع L4وT1.....خواهش میکنم جواب بدین خیلی منتظر ماندم برای این مدار.///////////////////

  • Like
واکنش‌ها[ی پسندها]: amer007

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,529
این میل من هست اگر ممکنه لیست قطعات رو برام بفرستین همراه با مقدار و نوع L4وT1.....خواهش میکنم جواب بدین خیلی منتظر ماندم برای این مدار.///////////////////
با سلام : درج ایمیل و شماره تلفن ممنوع ....
عزیزم کاش تاریخ پست مطلب هم نگاه میکردین 2008!!! لینک های فوق از اعتبار افتاده .... شما چند تا عکس واضحی از مدار ساخته شده خود را بزارید تا امکان بررسی فراهم گردد در خدمت خواهم بود .
موفق باشید


behro

کاربر vip
کاربر
2010-01-16
205
267
این تصاویر برد ساخته شده بنده که نقشه و pcbرو خودتون گذاشتین مشکل در قسمت سلف های مدار و t1هستش

فرستاده شده از HUAWEI Y320-U30


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,529
این تصاویر برد ساخته شده بنده که نقشه و pcbرو خودتون گذاشتین مشکل در قسمت سلف های مدار و t1هستش

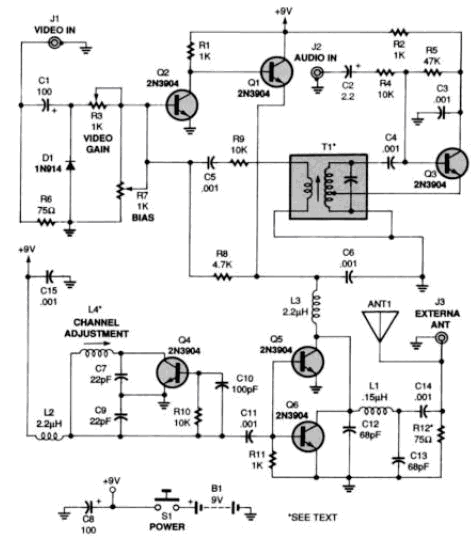

با سلام :این شماتیک مدار فوق میباشد : [hide]VID-SENDER.PNG در این مدار T1= { 5.5MHZ} یک عدد ترانس ای اف مدولاتور صدا هست که به رنک هسته مشکی در شاسی های اوراقی تلویزیون بفور یافت می شود - سلف1 به همراه دو خازن موازی ان یک صافی پی در خروجی مدار را داده و موجب حذف هارمونیک های ناخواسته . همچنین تطبیق امپدانس با اهم انتن را به عهده دارد و با توجه به فرکانس کاری ان که در فسمت اوسیلاتور آر اف { L4-Q4} ساخته میشود برای کانالهای تلویزیونی 2 الی 5 حدود 7 دور به قطر هوایی 7 میلی از سیم 0.30 و برای کانالهای 6 الی 12 حدود 3.5 دور از همان نوع و برای هر دو سلف{L4+L1} و سلف 2و3 عبارت از 30 دور سیم شماره 0.20 روی یک هسته فریت بقطر 3 میلی (RFC ) خواهد بود [/hide] تنظیم دقیق مدار فوق لازمه اسکوب و فرکانس متر میباشد اما با کمی حوصله و وقت گذاشتن میشه با کم و زیاد یا بهم چسباندن فاصله بین دور های سیم پیچ نتیجه گرفت اگر مبتدی هستین توصیه میکنم از مدولاتورهای اماده که سابقا روی ویدیو کاست ها و تی وی گیم و پلی استیشن ها کاربرد داشتند استفاده کنید .
موفق باشید .


behro

کاربر vip
کاربر
2010-01-16
205
267
سلف ۲و۳رو نوشته ۲.۲میکرو هانری از تویه دستگاه دیجیتال از نوع بشکه ای اس ام دی ۲.۲دهم میکرو هانری رو پیدا کردم .و اگر ۲۲میکرو هانری باشه باز هم دارم.مشکل اساسی من در این مدار سلف ۴بود و ترانس آاف ۱که ترانس آف رو هم به رنگ مشکی کار گذاشتم.حلا میمونه همون سلف ۴که طبق توضیحات شما استاد عزیز میسازم.و جواب کار مدارو میدم.

فرستاده شده از HUAWEI Y320-U30
