عدم کارکرد کمپرسور برد یخچال الکترواستیل

[shah-electronic]

سلام همکاران عزیز
مشکل این برد این است که کمپرسور ی استارت ریز میخوره و قطع میشه حدودا ۵ ثانیه تمام خازن های الکترولیتی رو تعویض کردم مشکل حل نشد سنسور هارو چک کردم سالم هستن خود رله رو بافر دستی دادم به آی سی درایور بسیار اوکی خروجی رو روشن می‌کنه دوستان کسی راهنمایی نداره موضوع رو تو انجمن دنبال کردم تا یکی نبود با این مشکل کمکم کنید گیرم



[حیدر شاهمرادی]

سلام دوست عزیز رله مشکی و خازن MKT را بررسی کن



[HS13&86]

سلام همکاران عزیز

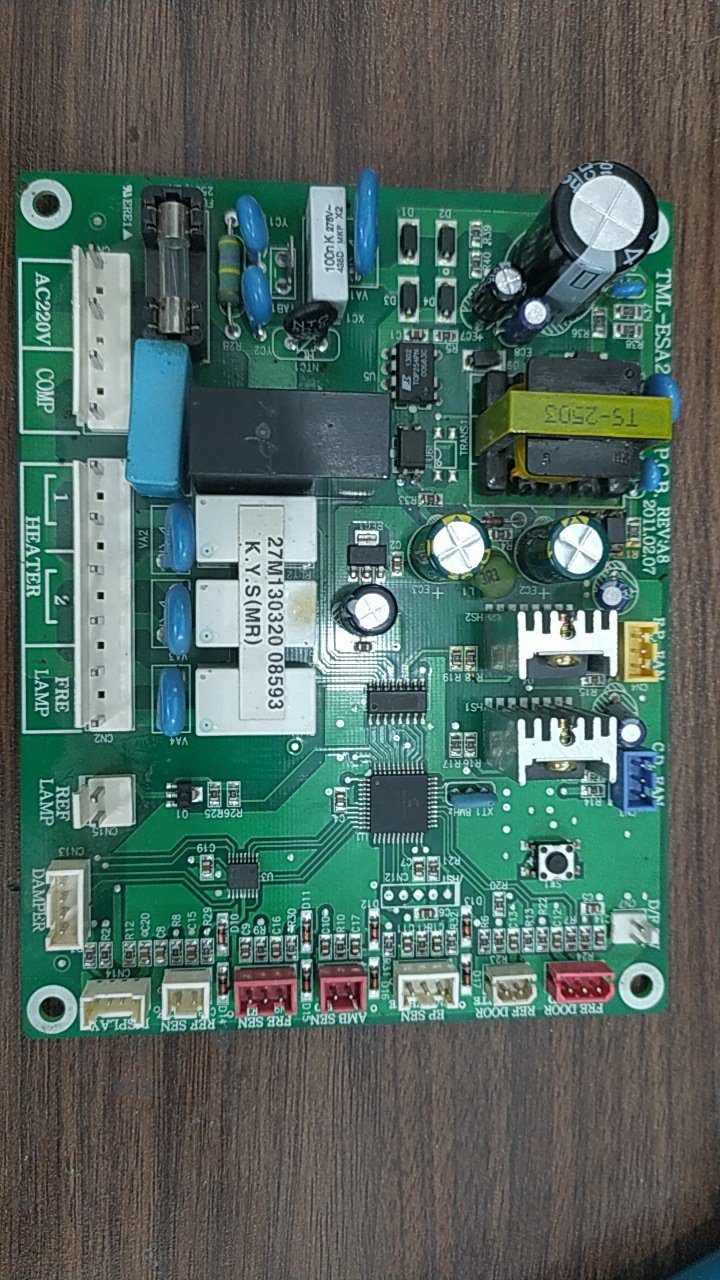

مشکل این برد این است که کمپرسور ی استارت ریز میخوره و قطع میشه حدودا ۵ ثانیه تمام خازن های الکترولیتی رو تعویض کردم مشکل حل نشد سنسور هارو چک کردم سالم هستن خود رله رو بافر دستی دادم به آی سی درایور بسیار اوکی خروجی رو روشن می‌کنه دوستان کسی راهنمایی نداره موضوع رو تو انجمن دنبال کردم تا یکی نبود با این مشکل کمکم کنید گیرم مشاهده فایل‌پیوست 205122

درود،
در این مواقع خازن ها و مقاومت های SMD اطراف آیسی U3 و اطراف سوکت های سنسور رو آزمایش کنید که معمولا مشکل در همین بخش هست.
اگر تمام قطعات سالم بودن خود U3 هم بد نیست تعویض کنید.
در نهایت اگر مشکل باز هم حل نشد میکروکنترلر دچار مشکل شده که تعمیر برد نمیصرفه.



[jamejam]

سلام همکاران عزیز
مشکل این برد این است که کمپرسور ی استارت ریز میخوره و قطع میشه حدودا ۵ ثانیه تمام خازن های الکترولیتی رو تعویض کردم مشکل حل نشد سنسور هارو چک کردم سالم هستن خود رله رو بافر دستی دادم به آی سی درایور بسیار اوکی خروجی رو روشن می‌کنه دوستان کسی راهنمایی نداره موضوع رو تو انجمن دنبال کردم تا یکی نبود با این مشکل کمکم کنید گیرم مشاهده فایل‌پیوست 205122

سلام دوست عزیز.از توضیحات شما متوجه نشدم آیا ولتاژ خروجی رله رو تست کردید یا نه.احتمال اینکه ایراد مربوطه از برد نباشه هست.اول روی برد خروجی رله کمپرسور از سوکت جدا کنید ومستقیما به برق وصل کنید ببینید موتوریخچال روشن میشه یانه .خروجی رله یا همون دو پایه سوکت کمپرسورcomp با لامپ 100 یا 200 واتی تست کنید بعضی وقتها رله جوری خراب میشه که در تست با ولت متر ولتاژ درخروجی رله هست اما جریانی عبورنمیکنه به اصطلاح زیربار قطع میشه.



[shah-electronic]

ممنون از تمام دوستانه که جواب دادن
تغذیه رو بررسی کردم مقدار افت جریان داشتم اوکی شد
نکته خیلی مهم این بود که یخچال الکترواستیل وقتی کامل خاموش روشن میشه یک بار فن رو میاره تو مدار یک بار موتور بعد ۵ دقیقه موتور از نوع کار می‌کنه
