مشکل: عدم نشخیص اتصال دوربین به دستگاه dvr

[sahamipoor]

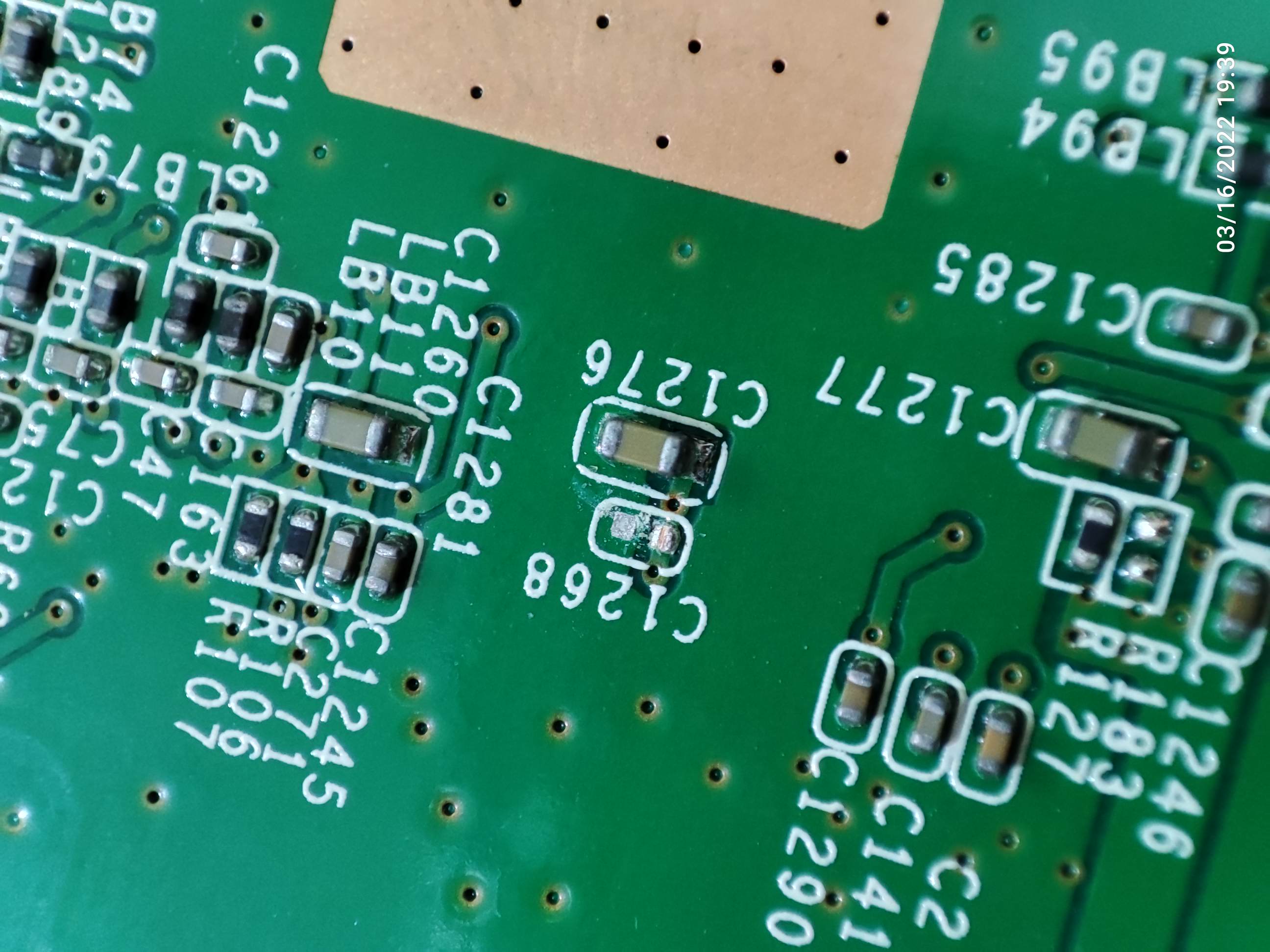

بله بسیارعالی ، ظاهرا خازن c1268 از برد کنده شده

مشاهده فایل‌پیوست 183924

روی عکستون کمی نامشخصه ولی از جای کنده شدنش مشخصه که قطعه ای وجود داشته. درست میفرمایین، حالا قطعه ی جایگزین رو چطور جایگزین کنم؟ ظرفیتش مهمه؟ یا از روی اندازه هم میشه جایگزین کرد؟

درود..
خیر قطعه دو تا خازن موازی فیلتر نویز هستن توی مسیر تغذیه ولتاژ میتونید یه خازن با سایز خازن کناریش که فک کنم یک میکرو باشه قرار بدید



[poya22]

ان خازن فعلا ربطی به روشن شدن ندارد
مایه فلکسی بزنید پشت برد با دمای 320 حدود 30 الی 45 ثانیه حرارت دهید طوری که برد نسوزد .کویلها مهم است (LB)خازنها فعلا مهم نیست



[mrparadox]

ان خازن فعلا ربطی به روشن شدن ندارد
مایه فلکسی بزنید پشت برد با دمای 320 حدود 30 الی 45 ثانیه حرارت دهید طوری که برد نسوزد .کویلها مهم است (LB)خازنها فعلا مهم نیست

چشم حتما فردا صبح تست کرده و نتیجه را اعلام میکنم



[mrparadox]

ان خازن فعلا ربطی به روشن شدن ندارد
مایه فلکسی بزنید پشت برد با دمای 320 حدود 30 الی 45 ثانیه حرارت دهید طوری که برد نسوزد .کویلها مهم است (LB)خازنها فعلا مهم نیست

سلام مجدد ،
طبق فرمایش شما برد را حرارت اندکی دادم، مشکل هنوز پابرجاست



[poya22]

این ای سی تصویر برای روشن شدن به جز تغذیه هایش به خیلی چیزهای دیگر نیاز دارد داخلش بانک های ذخیره تصویر دارد و با کد های مخصوص خودش کار میکند و cpu کنترولش میکند که برای رفع اینچینین ایراد باید نقشه واسکوپ و اشنایی کامل به کد ها داشته باشید .سورس کدها داخل فلش است احتمال دارد که با فلش کردن مشکل رفع شود
من در فوروم بیشترین از این برایم مقدور نیست که کمکتان بکنم
پایه هایی که باید 3.3 ولت باشند
3و7و13و22و28و29و58
پایه هایی که باید 1.2 ولت باشد
30و47و51
پایه 31 هم باید 27 مگاهرتز باشد



[mrparadox]

این ای سی تصویر برای روشن شدن به جز تغذیه هایش به خیلی چیزهای دیگر نیاز دارد داخلش بانک های ذخیره تصویر دارد و با کد های مخصوص خودش کار میکند و cpu کنترولش میکند که برای رفع اینچینین ایراد باید نقشه واسکوپ و اشنایی کامل به کد ها داشته باشید .سورس کدها داخل فلش است احتمال دارد که با فلش کردن مشکل رفع شود
من در فوروم بیشترین از این برایم مقدور نیست که کمکتان بکنم
پایه هایی که باید 3.3 ولت باشند
3و7و13و22و28و29و58
پایه هایی که باید 1.2 ولت باشد
30و47و51
پایه 31 هم باید 27 مگاهرتز باشد

بسیار عالی، تا همینجا هم خیلی خوب راهنماییم کردین و بابتش سپاسگذارم.
پایه های ۷و۱۳و۲۲و۲۸و۲۹ تا ب اینجا تست کردم ۳.۳ ندارن، از همینا یکی دو تاشون ولتاژ ۰.۷ بجای ۳.۳ داشتن،
چون اسیلوسکوپ ندارم، به پروگرام کردن اکتفا میکنم، اگر نشد تحویل مشتریش میدم.
فقط شرمنده فایل فلشش رو دارین برام بفرستین؟



[poya22]

بسیار عالی، تا همینجا هم خیلی خوب راهنماییم کردین و بابتش سپاسگذارم.
پایه های ۷و۱۳و۲۲و۲۸و۲۹ تا ب اینجا تست کردم ۳.۳ ندارن، از همینا یکی دو تاشون ولتاژ ۰.۷ بجای ۳.۳ داشتن،
چون اسیلوسکوپ ندارم، به پروگرام کردن اکتفا میکنم، اگر نشد تحویل مشتریش میدم.
فقط شرمنده فایل فلشش رو دارین برام بفرستین؟

خوب 3.3 قطع است دیگر نیازی به پروگرام ندارد 3.3 از زیر برد با ان کویل ها کوچک که LB نوشته روی برد به ای سی تغذیه میرسد بررسی دقیقتر بکنید مشکل رفع میشود
یا نشد دو تا عکس از زیر برد و روی برد از قسمت ای سی تصویر بزارید من مقایسه کنم اینجا من برد سالمشو برای فروش دارم
باز اگر نشد بگم کدام LB برای 3.3 است یک سیم از 3.3 تغذیه وصل کنید به ان کویل



[hdsali7680]

سلام شما ۵ یا ۶ تا ترانزیستور ۵ یا ۶ پایه دارید ک ولتاژ ۵ ورودی شونه و ولتاژ های ای سی فلش و ای سی تصویر و cpu رو راه اندازی میکنن دستگاه رو روشن کنید و فقط انگشتتون رو بذارید روی ترانزیستور ها ببین کدوم یکی داغ میکنه شما ولتاژ ۳.۳ رو ندارید مشکل از همین ترانزیستور هاست به راحتی میتونید مشکل رو برطرف کنید موفق باشید



[poya22]

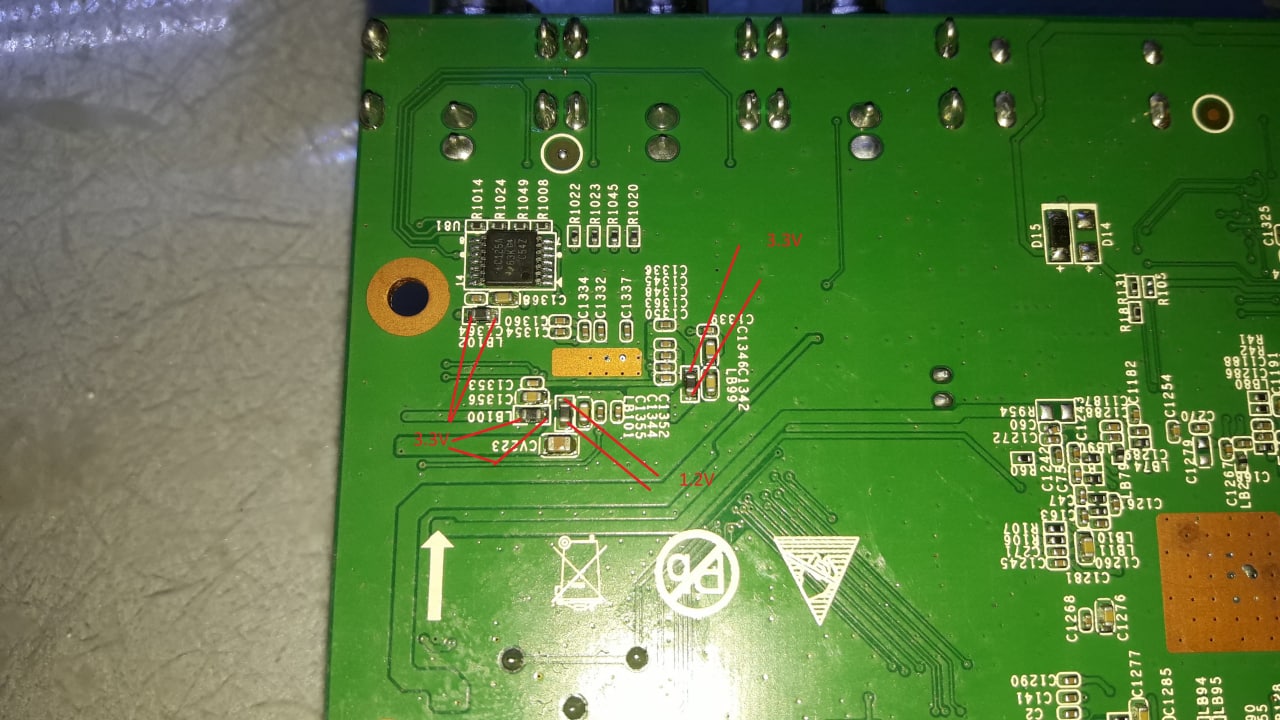

اینها مهم است بررسی کنید



[poya22]

سلام شما ۵ یا ۶ تا ترانزیستور ۵ یا ۶ پایه دارید ک ولتاژ ۵ ورودی شونه و ولتاژ های ای سی فلش و ای سی تصویر و cpu رو راه اندازی میکنن دستگاه رو روشن کنید و فقط انگشتتون رو بذارید روی ترانزیستور ها ببین کدوم یکی داغ میکنه شما ولتاژ ۳.۳ رو ندارید مشکل از همین ترانزیستور هاست به راحتی میتونید مشکل رو برطرف کنید موفق باشید

3.3 نباشد برد روشن نمیشود تغذیه ها سالم است
