مشکل: عدم روشن شدن دستگاه جوش اینورتر مدل

[farhadAsgar]

با سلام
دستگاه جوش اینورتر برای تعمیر اوردن که مشکل روشن نشدن دارد .گویا در حال کار با دستگاه برق قطع شده و بعداز وصل برق روشن نشده.من بعد از باز کردن دستگاه وبرسی به چهار عدد مقاومت 400 اهم که فکر کنم 7 یا 8 وات باشه معیوب بودن بعداز خارج کردن چون اینجا توی شهر پیدا نکردم از مقاومت اجری 10 وات استفاد کردم و با تست سری 100 و 1000 وات تستکردم ولی روشن نشد و مقاومت بسیار گرم شده بودن .انینم تصاویر از دستگاه .راستی این دستگاه مشخص ه که در کارگاه کوچک و یا خانگی تولید شده چون تمامی مشخصات روی ای جی بی تی و دیود مقاومت را پاک کردن .سپاس



[غزال]

با سلام
دستگاه جوش اینورتر برای تعمیر اوردن که مشکل روشن نشدن دارد .گویا در حال کار با دستگاه برق قطع شده و بعداز وصل برق روشن نشده.من بعد از باز کردن دستگاه وبرسی به چهار عدد مقاومت 400 اهم که فکر کنم 7 یا 8 وات باشه معیوب بودن بعداز خارج کردن چون اینجا توی شهر پیدا نکردم از مقاومت اجری 10 وات استفاد کردم و با تست سری 100 و 1000 وات تستکردم ولی روشن نشد و مقاومت بسیار گرم شده بودن .انینم تصاویر از دستگاه .راستی این دستگاه مشخص ه که در کارگاه کوچک و یا خانگی تولید شده چون تمامی مشخصات روی ای جی بی تی و دیود مقاومت را پاک کردن .سپاس

سلام

دوست عزیزم
باید موقعیت قطعه مشخص بشه تا بتونم بررسی کنم
اما مقاومت وات بالاتر ایرادی نداره و تاثیری در عملکرد دستگاه هم نداره

معمولا مقاومت آجری کمتر از 100 اهم که با خازن کوچکی سری شده با کلکتور امیتر ترانزیستورهای خروجی موازی میشه تا ولتاژهای بالا و مضر را حذف کنه
اما اگر این مقاومت ها که مورد نظر شماست چنین موقعیتی داشته باشه درصورتی داغ میکنه که خروجی فعال بشه و ترانزیستورهای اوت پوت کار کنه

لذا میفرمایید کار نمیکنه و این مقاومت ها داغ میشه که معماست و تناقضی وجود داره که با گزارش شما و اعلام موقعیت مقاومت ها روشن میشه

فلذا بفرمایید این مقاومت ها به چه قطعات مهمی متصله ؟

سپاس



[farhadAsgar]

سلام استاد
مقاومت از خروجی پل دیود به سر خازن و کلکتور ای جی بی تی متصل شده است .استاد در این دستگاه چیزی از مقاومتهای *****ینگ استفاده نشده مانند ptc و ntc و یا vdr من فکر کنم جای این چهار مقاومت که سری شده به عنوان *****ینگ باشد .
سپاس



[غزال]

سلام استاد
مقاومت از خروجی پل دیود به سر خازن و کلکتور ای جی بی تی متصل شده است .استاد در این دستگاه چیزی از مقاومتهای *****ینگ استفاده نشده مانند ptc و ntc و یا vdr من فکر کنم جای این چهار مقاومت که سری شده به عنوان *****ینگ باشد .
سپاس

سلام

با گزارش شما متوجه نمیشم

مقاومت از خروجی پل دیود به سر خازن و کلکتور ای جی بی تی متصل شده است

جمله فوق الذکر شما ، فوق العاده گنگ و نامفهومه
همراه با ارسال نقشه مربوطه توضیح بده

سپاس



[~H03in~]

با سلام
ابتدا طبق فرمایشات استاد عمل کنید 100 درصد نتیجه حاصل میشود
به نظر من شاید مقاومت ضربه گیر خازن باشد که بجای ntc قرار گرفته و رله راه نمیوفتد مقاومت داغ میکند
دلایل:
از طرفی به گفته شما مدار ntc ندارد از طرفی دیگر اهم 4 عدد مقاومت موازی طبق عکس در حدود 100 اهم میشود و وات مجموع هم متناسب با این نظریه هست

یا علــــــــی



[farhadAsgar]

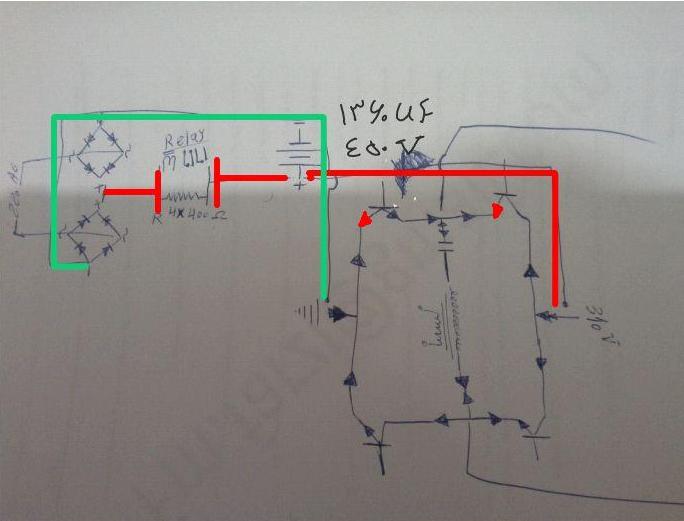

سلام استاد من این مدار کشیدم اگر مشکلی در مدار وجود داره بفرمایید .



[غزال]

سلام استاد من این مدار کشیدم اگر مشکلی در مدار وجود داره بفرمایید .

سلام

بازم در رسم ترانزیستورهای اوت پوت اشتباه کشیدی که پایه های ترانزیستور را اصلاح کردم
البته جهت جریان ها هم اشتباهه ولی من نیاز نداشتم و مورد سوالم نبود

درهرصورت همانطور که استاد حسین حدس زدند مقاومت ها با کنتاکت رله موازی شده و دراینصورت igbt ها با احتمال زیاد سوخته

مقاومت پایه های هر igbt را در 6 حالت مختلف اعلام کن

1 و 2 = اهم گیت امیتر و بالعکس ( اهم امیتر گیت)
3 و 4 = اهم گیت کلکتور و بالعکس
5 و 6 = اهم کلکتور امیتر و بالعکس

همگی اهم های 6 حالت فوق را داخل مدار اندازه گیری و اعلام کن یعنی نیاز به خارج کردن از مدار نیست

سپاس



[aryakorush55]

باسلام

دوست عزیز در این جور مواقع میتونید دو حالت داره یا همه مقاومتات گرم میکنند که مسلمه چون اگه رو برد دقت کنید در حالت موازی بسته شده یه مقاومت 100 اهمه سی واتم میتونه جایگزین بشه خوب و اما مشکل شما خیلی راحت میتونید با ولتمتر پیدا کنید ابتدا معین کنید ولتاژ کدوم وره مقاومتهاست و میزانش چقدره ایا با میزان نامی خودش سته و بعد به فرض سمت چپ ولت هس و زمانی که سره ازاده مقاومتارو رو برد میزاریم صد در صد تو لود شدن داغ میشن خوب بیاید ببینید این مدار کجا میره و با چه عناصری برخورد میکنه احتمالا با موسفتها یا نود در صد یه قطعه نیمه هادی از خانواده دیودها یا ترانزیستور باید باشه پس با 2نبال کردن مسیر میتونید قطعه مربوطه معیوبو پیدا کنید پر توان باشید.



[farhadAsgar]

1= 40.6_11.6_34.4 _5.1
2=40.6_11.6_34.4_5.1
3=1.2 _1.2 _1.2 1.2
4=1.2_1.2 1.2_1.2
5و6=40.6_11.6_34.4_5.1
اتاد تمامی اهم ها در 6 حالت .استاد تمامی مشخصات روی igbt را پاک کردن .



[غزال]

1= 40.6_11.6_34.4 _5.1
2=40.6_11.6_34.4_5.1
3=1.2 _1.2 _1.2 1.2
4=1.2_1.2 1.2_1.2
5و6=40.6_11.6_34.4_5.1
اتاد تمامی اهم ها در 6 حالت .استاد تمامی مشخصات روی igbt را پاک کردن .

سلام

برای هر حالت چرا 4 عدد اعلام کردی
مثلا بری حالت گیت امیتر باید پروب قرمز را به گیت و مشکی را به امیتر متصل کنی و اهمی که اهم متر نشون میده اعلام کنی

برای حالت امیتر گیت فقط باید جای پروب قرمز و مشکی را جابجا کنی یعنی مشکی به گیت و قرمز به امیتر و اهم را اعلام کنی

لذا برای هر حالت فقط یک عدد باید اعلام بشه اینهمه عدد مربوط به چیه ؟
هرچند همین اعداد هم بوی سوختگی میده
ضمنا مشخص کن اعداد اعلامی اهمه یا کیلو اهم

سپاس
