عدم خروجی در محافظ برق میکرو

[sohrab120]

با سلام به اساتید محترم

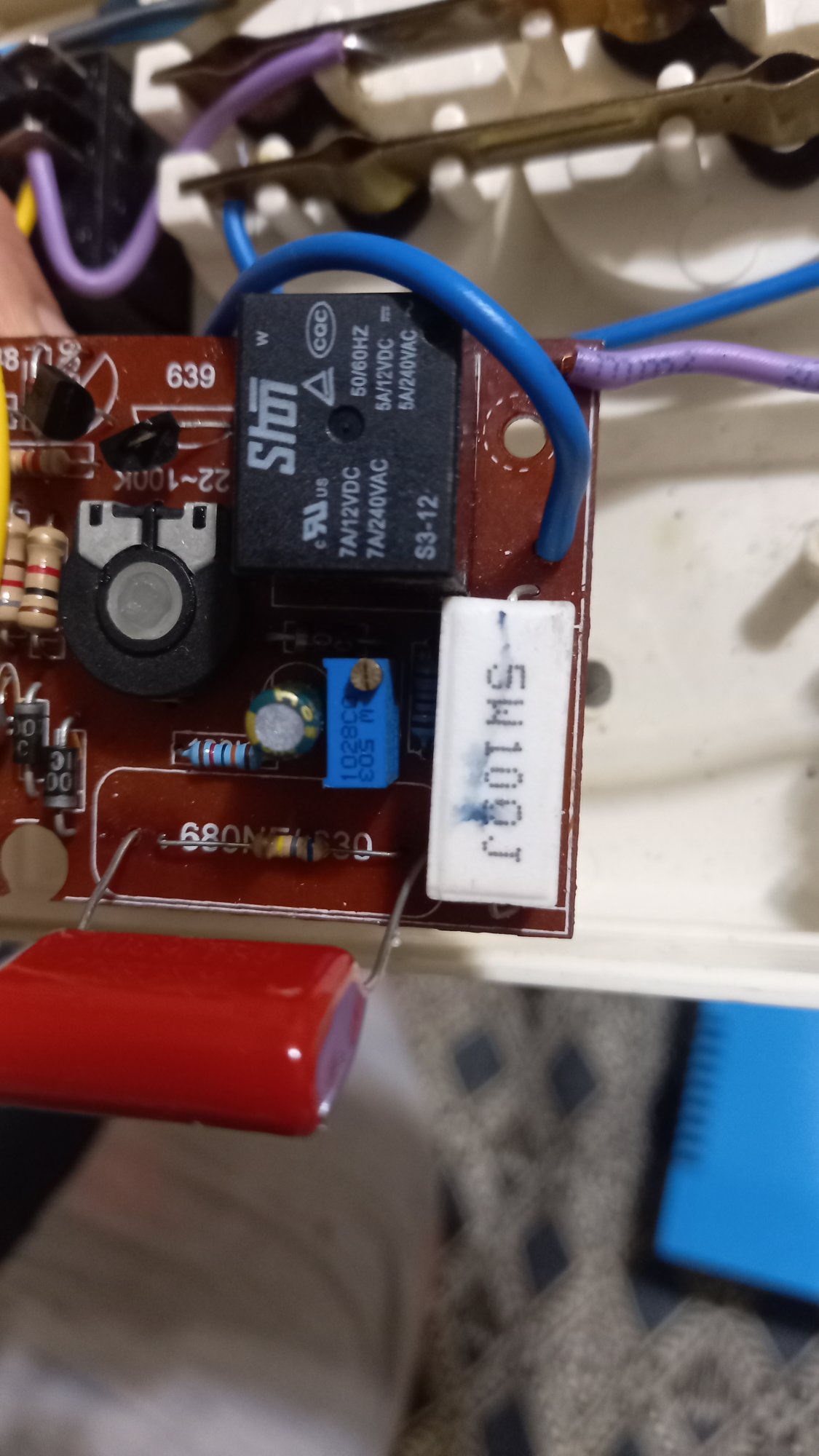

من یه محافظ میکرو دارم چراغ سبز میشه اما خروجی نداره خازن ها رو تست کردم همه درست بودن خازن پلی استر هم نو انداختم لطفا کمک کنید سپاسگذارم



[Mohammad.sp]

سلام
هر دو ترازیستور را عوض کن



[mst1362]

سلام رله رو در بیار بیرون تستش کن



[ایلیا۹۱]

با سلام ولتاژ رله را در زمانی که چراغ سبز است اندازه بگیر اگر پایین باشد که ۹۰ در ۱۰۰ از خازن پلی استر است در صورت ۱۲ ولت بودن ولتاژ رله رله را باید تعویض کنی



[sohrab120]

با سلام ولتاژ رله را در زمانی که چراغ سبز است اندازه بگیر اگر پایین باشد که ۹۰ در ۱۰۰ از خازن پلی استر است در صورت ۱۲ ولت بودن ولتاژ رله رله را باید



[sohrab120]

با سلام ولتاژ رله را در زمانی که چراغ سبز است اندازه بگیر اگر پایین باشد که ۹۰ در ۱۰۰ از خازن پلی استر است در صورت ۱۲ ولت بودن ولتاژ رله رله را باید تعویض کنی

رله رو تست کردم سالمه خازن پلی استر هم نو انداختم متاسفانه اصلا ولتاژ ۱۲ ولت واسه رله نمی یاد که عمل کنه



[Samooel1980]

سلام
ترانزیستور مربوط به سوییچ کردن رله رو تست کنید اگه دیود زنر تو مسیر قبلش و قسمت مربوط به 12 ولت هست اون هم چک کنید متاسفانه عکس ها خیلی کوچک هستن با زوم کردن کیفیتشون رو از دست میدن .



[sohrab120]

سلام
ترانزیستور مربوط به سوییچ کردن رله رو تست کنید اگه دیود زنر تو مسیر قبلش و قسمت مربوط به 12 ولت هست هم اون هم چک کنید متاسفانه عکس ها خیلی کوچک هستن با زوم کردن کیفیتشون رو از دست میدن



[ایلیا۹۱]

رله رو تست کردم سالمه خازن پلی استر هم نو انداختم متاسفانه اصلا ولتاژ ۱۲ ولت واسه رله نمی یاد که عمل کنه

درود اگر دیود دو سر رله سالم باشد در این صورت ال ای دی سبز را تعویض کن چرا که بعضی مواقع در حالت خرابی ال ای دی ها با اینکه نور ساطع میکنن اما مقاومت داخلیشون خیلی میره بالا ودیگر جریان عبوری نمیتونه رله را تحریک کنه در ضمن چندین بار شده که بعد از تعوبض ال ای دی مشگل حل شده



[غزال]

ژ

رله رو تست کردم سالمه خازن پلی استر هم نو انداختم متاسفانه اصلا ولتاژ ۱۲ ولت واسه رله نمی یاد که عمل کنه

‌درود

همانطور که جناب samooel عزیز فرمودند
ابتدا ولتاژ هر ۳ پایه ترانزیستور رله را اعلام کن.

اگر یکی از پایه‌ها حدود ۱۲ ولته دراینصورت ترانزیستور خرابه .
کلکتور امیتر را یکلحظه بهم متصل کن ببین ولتاژ خروجی درست میشه؟

احتمالا نقشه این مدل موجوده .
اگه رفع نشد و نقشه را پیدا کردی ارسال کن .

سپاس
