طولاني كردن عمر لامپ هاي فلورسنت

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,699
با سلام :

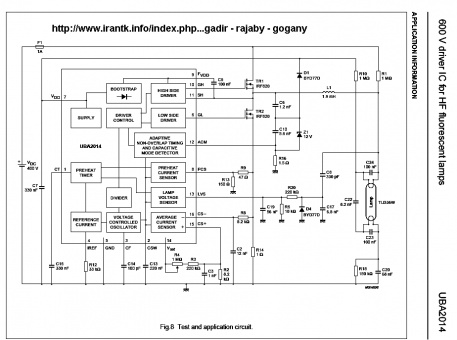

مداري براي طولاني كردن عمر مفيد لامپ هاي فلورسنت شما :
بعد از يكسوسازي برق شهر كه در دو سر خازن الكتروليتي ان بايد ولتاژي حدود 375 الي 400 ولت dc داشته باشيد را به مدار وصل كرده و بدون مكث (در مقايسه با استارتر مهتابي هاي رايج ) لامپ فلورسنت شما روشن خواهد شد .
دانلود : [hide] UBA2014%20ballast%20fluorescent%20lamp.jpg[/hide]
با تشكر .
موفق باشيد .


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,699
استارت و بالاست الكترونيكي فلورسنت

با سلام :

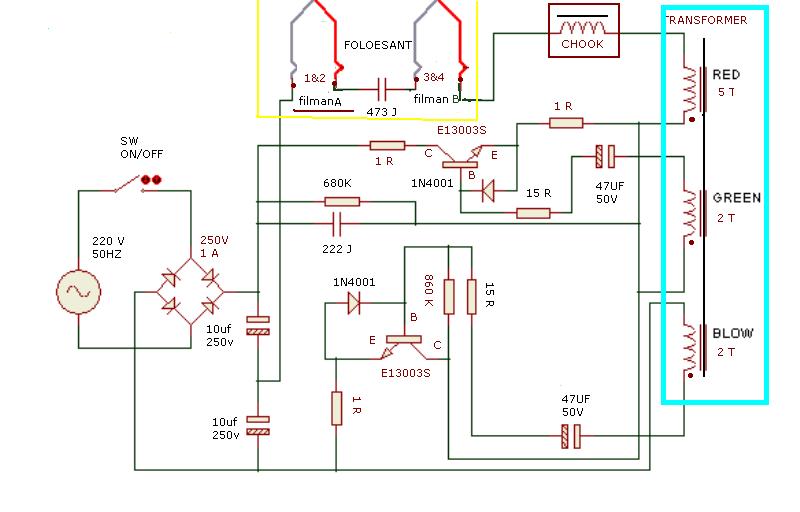

اين هم مدار داخلي الكترونيكي لامپ هاي فلورسنت رايج در بازار ( چيني ) كه در ان از دو ترانزيستور سويچ ولتاژ بالا استفاده شده است (جهت راهنمايي و استفاده در تعميرات:: اين مدار بجاي استارتر و ترلنس بالاست بكار گرفته شده ) سيم پيچهاي قرمز . ابي . سبز روي يك دانه هسته فريت دايره اي بطور هم جهت پيچيده ميشوند به نقطه شروع هر سيم پيچ كه با يك نقطه نمايش داده شده دقت كنيد .
دانلود :[hide]folorsant1.JPG[/hide]
با تشكر .
موفق باشيد .


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,699
با عرض سلام
لطفا راجع به قطر سيم ها وپشت فيبر توضيح دهيد
با سلام:
دوست عزیز سیم پیچ که با نام چوک مشخص شده عبارت از 300 دور سیم شماره ( قطر 15 ترجیحا دو لاکه ) که روی یک میله کوچک فریت به قطر شش دهم میلی مترو دانه فریت از سیم های روپوش پلاستیکی تلفن به قطر چهار دهم الی شش دهم (بدون محاسبه روپوش لاستیکی) میباشد .
فیبر چاپی موجود ندارم و شما باید با سلیقه خود تهیه کنید .
ب تشکر .
موفق باشید .

آخرین ویرایش:

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,699
نرم افزاري براي طراحي بالاست ومدارات لامپهاي فلورسنت و كم مصرف

با سلام :
نرم افزار جالب و كاملي براي طراحي مدارات و بالاست لامپ هاي كم مصرف و همچنين فلورسنت (مهتابي) .
تقريبا تمام ايسي هاي سري :
Version 4.2.x for Windows supports the IR2156, IR21571, IR21592, IR21593, IR2161, IR2520D, IRS2166D, IRS2168D, IRS2530D and IRS2158D
ساپورت ميكند .
براي توليد انبوه لامپ هاي اشاره شده در وات و مدلهاي مختلف .
كافيست مشخصات (داده ) هاي خود را در باكس هاي مربوطه وارد كنيد تا نقشه شماتيك و مقدار عددي قطعات مصرفي و كليه اطلاعات لازم را براتون اتوماتيك محاسبه و طراحي و ارايه نمايد .
پس از نصب و اجرا شكل يك زير باز ميشود شما ره ايسي موجود و نوع لامپ و........ را انتخاب كرده سپس وارد منوگرافيكي نرم افزار ميشويد در اين منو داده هاي خود را اعم از ولتاژ كار و نوع لامپ و فركانس و........ را در باكس هاي مربوطه ثبت و با يك كليك همه را در صفحات متعدد براتون ارايه ميكند . البته نرم افزار در مورد لامپ هاي فلورسنت بحث ميكند و در انواع لامپ هاي كم مصرف و جيوه اي تست شد و با بهترين كارايي كار ميكند .

لينك دانلود نرم افزار حدود 5.5 مگ
[hide]مشاهده فایل‌پیوست BDAV4.zip[/hide]
با تشكر .
موفق باشيد .

آخرین ویرایش:

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,699
سلام اقايgadraj اگر شما برنامه همانند برنامه بالا در زمينه منبع تغذيه هاي سويچينگ داريد قراردهيد منظورم همانsmps ميباشد
با سلام :
دوست عزيز نرم افزار مورد بحث شما قبلا در بخش نرم افزار ها { فكر كنم در پاسخ به سؤالات } اپلود شده است (احتمالا بايد انلاين باشيد ) تا از نرم افزار فوق استفاده كنيد .
با تشكر .
موفق باشيد .


میرچولی

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2006-12-03
508
5,677
شهرستان سبزوار
سلام آیا راهی وجود دارد که ولتاژ تغذیه لامپهای مهتابی رابه ولتاژ DC تبدیل کنیم وبا این ولت DC صاف شده را به مهتابی اعمال کنیم تا ازشر نوساندار بودن نور درامان باشیم.منظورم تولید نور بدون نوسان است .زیرا نوسان نور لامپهای مهتابی بو


sami222

کاربر
2011-05-19
53
123
با سلام:
دوست عزیز سیم پیچ که با نام چوک مشخص شده عبارت از 300 دور سیم شماره ( قطر 15 ترجیحا دو لاکه ) که روی یک میله کوچک فریت به قطر شش دهم میلی مترو دانه فریت از سیم های روپوش پلاستیکی تلفن به قطر چهار دهم الی شش دهم (بدون محاسبه روپوش لاستیکی) میباشد .
فیبر چاپی موجود ندارم و شما باید با سلیقه خود تهیه کنید .
ب تشکر .
موفق باشید .

سلام

آیا نوار رنگی دور چوک های موجود در لامپ های کم مصرف نشانه متفاوت بودنشونه؟ مثلا بعضی هاشون دور فریت چوک نوار آبی یا زرد یا سفید یا قرمز دارند!
آیا این چوک هارو میشه در لامپ های کم کصرف بجای همدیگر استفاده کرد؟ چوک ها از نظر ظرفیت و مقاومت باهم یکی هستند؟ ممنون
