آموزشی: طریقه تست ترانس پاور که عکسش را میفرستم .

reza_476

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-10-19
4,007
45,272
ایران
باسلام
نوشته اصلی توسط arstan
جریان مستقیم dc اندازه گرفتم و رنج ولتاژ روی 600 است .


شما ولتاژ AC را باید در دو طرف پایه های ترانس اندازه گیری کنی


arstan

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2009-08-07
980
2,681
باسلام

شما ولتاژ AC را باید در دو طرف پایه های ترانس اندازه گیری کنی

رنج ولت متر را روی 500 ولت AC گذاشتم . 10 پایه دو طرف ترانس را ولتاژ گیری کردم ولتاژی نشان نمیده . ؟


arstan

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2009-08-07
980
2,681
آره منفی ولت متر را به گرند ( همان محل پیچ که به بدنه وصل میشه .) و سیم منفی را به 10 تا پایه ترانس که صفر ولت نشان میده .
راستی یک سوال از روی برد که نگاه کردم 4 تا دیود که کار مستقیم کردن برق شهر را داره قبل از ترانس است . یعنی به ترانس برق مستقیم میره دیگه نه ؟. که ما داریم با رنج برق متناوب تست میکنیم . یا در تست کردن ولتاژ ترانس ولت متر روی رنج متناوب باشه .؟
سپاس


arstan

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2009-08-07
980
2,681
باسلام
شما این عیب را در تاپیک زیر نیز مطرح کردی؟

بله اونجا درست کردن منبع تغذیه دستگاه است که خراب بود را مطرح کردم .به جایی رسیدیم که ترانس را گفتن تست کن . ازشون طریقه تست را خواستم که درست راهنمایی نکردن . مجبور شدم به پست تست قطعات برم و طریقه تست فقط قطعه ترانس را خواستم . که هنوز به نتیجه نرسیدم . سپاس


reza_476

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-10-19
4,007
45,272
ایران
باسلام

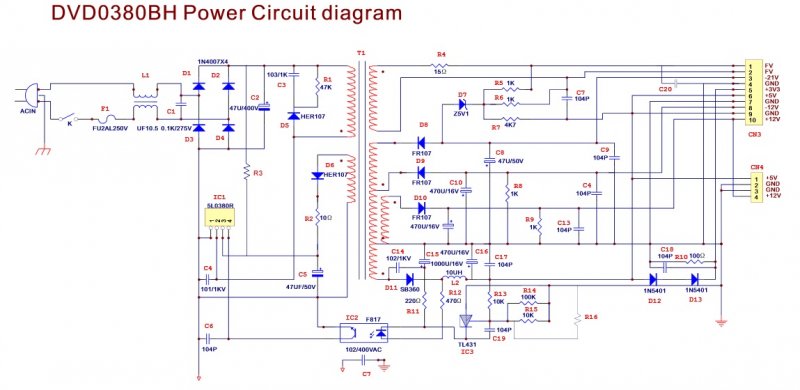

نام قطعه را که در تاپیک قبلی اصلاح کردی
بررسی کردم آن نیمه هادی 4 پایه 5L0380
[hide]
یک پاور سوئیچ برای آفلاین منابع تغذیه سوئیچینگ با حداقل خروجی قطعات طراحی گردیده است
که شامل یک سنسور قدرت، های ولتاژFET ، و یک آی سی PWM (مدولاسیون عرض پالس) میباشد
[/hide]
