صدای هوووم اسپیکر خانگی

[بهنام ملکی ۶۹]

سلام و عرض ادب خدمت متخصصان گرامی

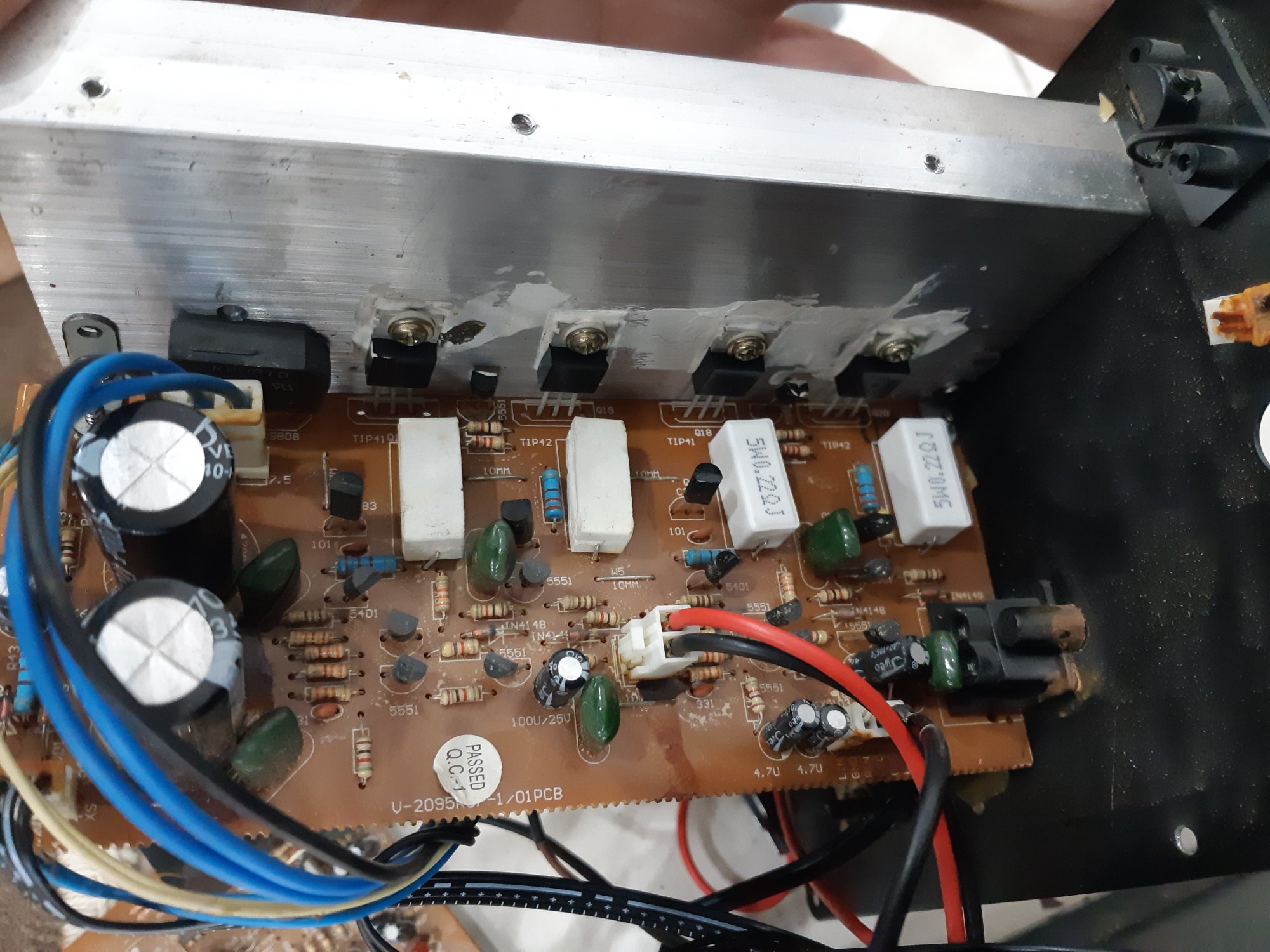

اسپیکر خانگی که بهش بلندگوی نامناسب وصل شده و الان بعد از روشن کردن صدای هوووم داره
دو مقاومت اجری که داغ میکردند رو عوض کردم هم چنان داغ میکنند و مشکل برطرف نشد
پل دیود kbu 810 هم داغ میکنه
ای سی های صدا داغ نمیکنند
ممنون میشم راهنمایی کنید (تعمیرکار موبایل هستم و اولین باره امپلی رو تعمیر میکنم)



[Ferydon62]

سلام خسته نباشید
ولتاژ ایسی صدا چک کنید
خازن های الکترولیتی هم تعویض شوند
ترانزیستور های کوچکی هم که داخل برد هستند تست کنید



[Ferydon62]

دیود زنر داخل برد هم تست شود



[Ferydon62]

احتمال خرابی ایسی هم خیلی زیاده دوست عزیز



[Am_in]

برد جایش قطعی ندارد؟ اگر آیسی ها سالم باید دنبال قطعی منفی در برد باشید



[smakamy]

سلام
ترانزیستورهای TIP41و TIP42ودوعدد ترانزیستور کوچک چسبیده به هدسینگ چک شود
نشتی یا شورت شدن باعث جریان کشی وداغ شدن مقاومتها وتغذیه میشه



[بهنام ملکی ۶۹]

خیلی ممنونم بابت راهنماییتون
چک میکنم



[HS13&86]

درود،

سلام و عرض ادب خدمت متخصصان گرامی
اسپیکر خانگی که بهش بلندگوی نامناسب وصل شده و الان بعد از روشن کردن صدای هوووم داره
دو مقاومت اجری که داغ میکردند رو عوض کردم هم چنان داغ میکنند و مشکل برطرف نشد
پل دیود kbu 810 هم داغ میکنه
ای سی های صدا داغ نمیکنند
ممنون میشم راهنمایی کنید (تعمیرکار موبایل هستم و اولین باره امپلی رو تعمیر میکنم)

درود،
احتمال زیاد بلندگوی با اهم کمتر وصل شده که باعث جریان کشی اضافی شده.
در این موارد ترانزیستور های قدرت ( اغلب نوع PNP) بیشتر میسوزه.
در صورت سوختن ترانزیستور های مورد نظر، ترانزیستور های C2383 و گاهی A1013 و 2N5551 متصل به هست سینک هم میسوزن.
برای عیب یابی دقیق تر، پرآب منفی مولتی متر به گرند برد و پرآب مثبت هم به خروجی بلندگو متصل کنید. اگر ولتاژ منفی بالا داشتید ( که اغلب همینطور هست) ترانزیستور PNP قدرت و C2383 سوخته و اگر ولتاژ مثبت داشتید، ترانزیستور NPN قدرت و A1013 سوخته.
ضمنا زیادی نذارید روی حالت هوم باقی بمونه که باعث سوختن بلندگو میشه!
