قطعه D9 در برد شارژر ماکیتا DC10WA چیست



[m.sh62]

قطعه D9 چیست



[infoshinfo]

قطعه D9 در برد شارژر ماکیتا DC10WA چیست

سلام
دیود زنر 18V با پارت‌نامبر PTZ18B
دیتاشیت پیوست شد



[m.sh62]

سلام
دیود زنر 18V با پارت‌نامبر PTZ18B
دیتاشیت پیوست شد

سلام ممنون از جوابتون
چرا با خازن دیپ روی برد که ۱۰۰۰ میکرو ۱۶ ولت هست موازی شده ولتاژ خازن ۱۶ اما دیود زنر ۱۸ ولت



[infoshinfo]

سلام ممنون از جوابتون
چرا با خازن دیپ روی برد که ۱۰۰۰ میکرو ۱۶ ولت هست موازی شده ولتاژ خازن ۱۶ اما دیود زنر ۱۸ ولت

سلام
۱- اگر واقعا خازن ۱۶ ولت باشه، اطلاعی ندارم چرا این کار انجام شده. شاید با توجه به تفاوت برند این خازن با دیگر خازن‌های روی برد؛ توسط شخصی تعویض و اشتباه جایگذاری شده.
۲- فرمودید خازن ۱۰۰۰ میکرو ۱۶ ولت هست؛ اما در تصویر عدد ۴۷ روی خازن که بیانگر 47uF و یا 470uF هست مشهوده و با 1000uF که فرمودید متفاوته.

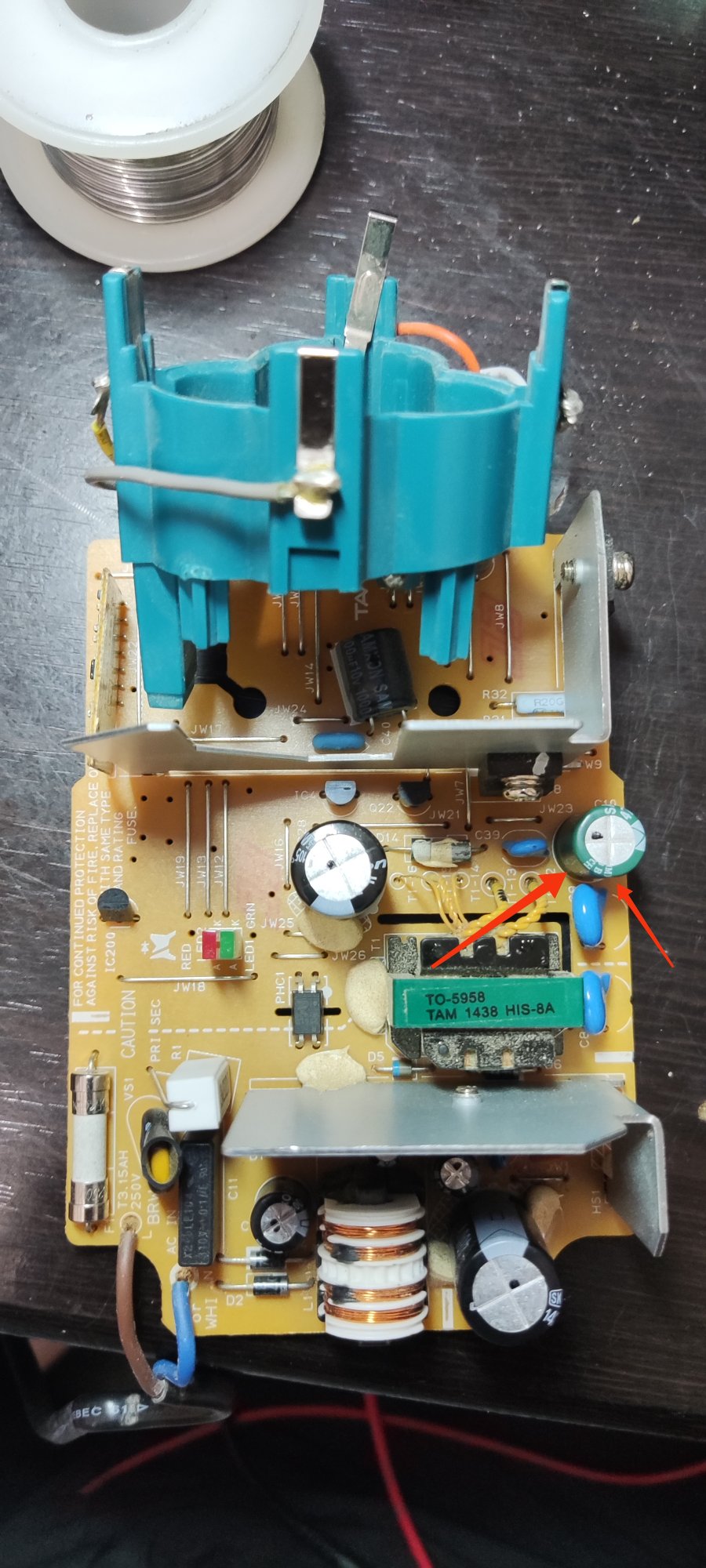

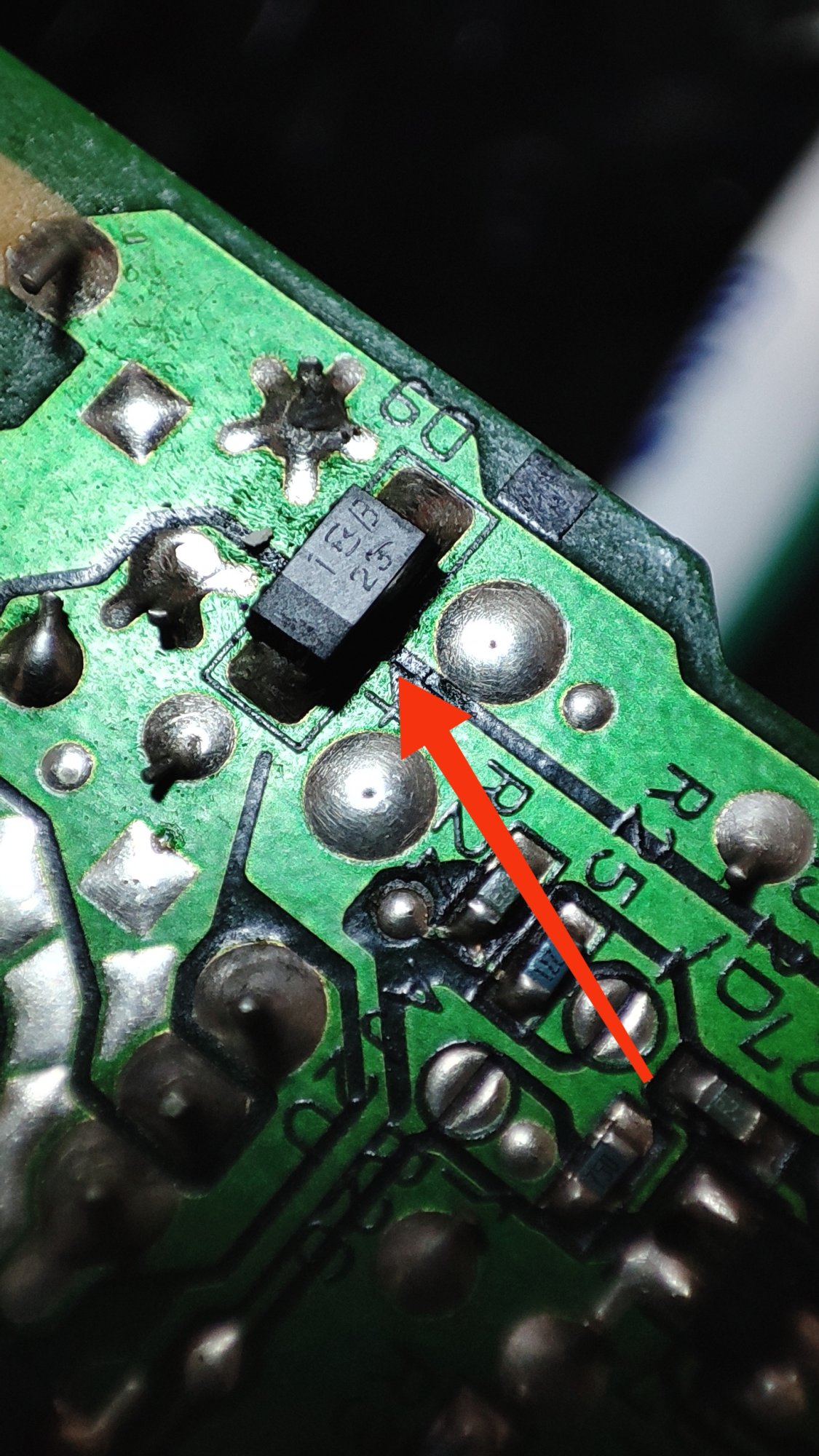

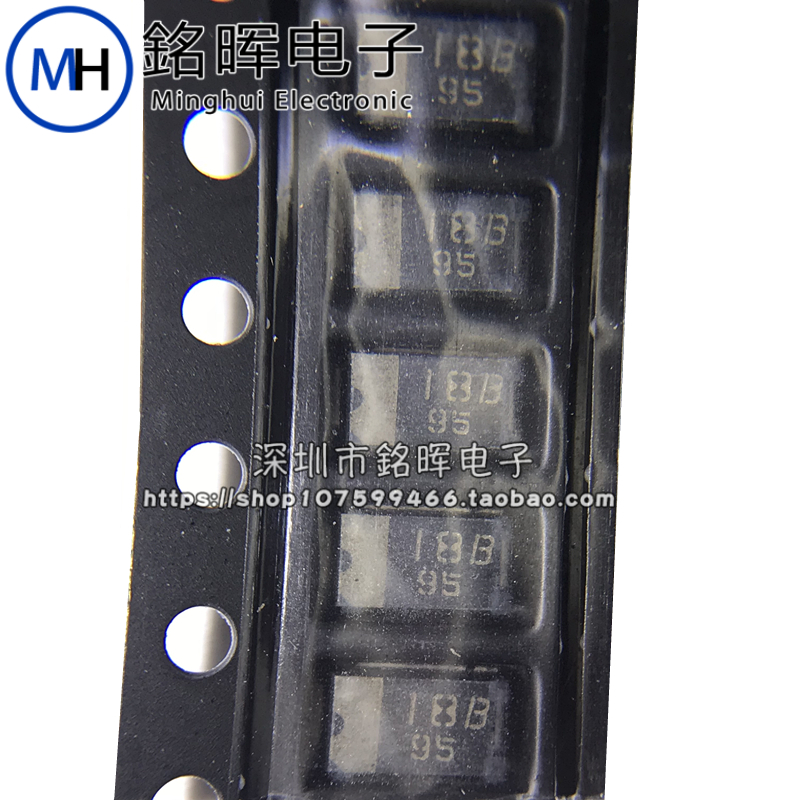

۳- در صورتی که تصویر پارت‌نامبرِ PTZ18B رو جستجو کنید؛ دقیقا مدل دیود بکار رفته در شارژر شما نمایش داده میشه.

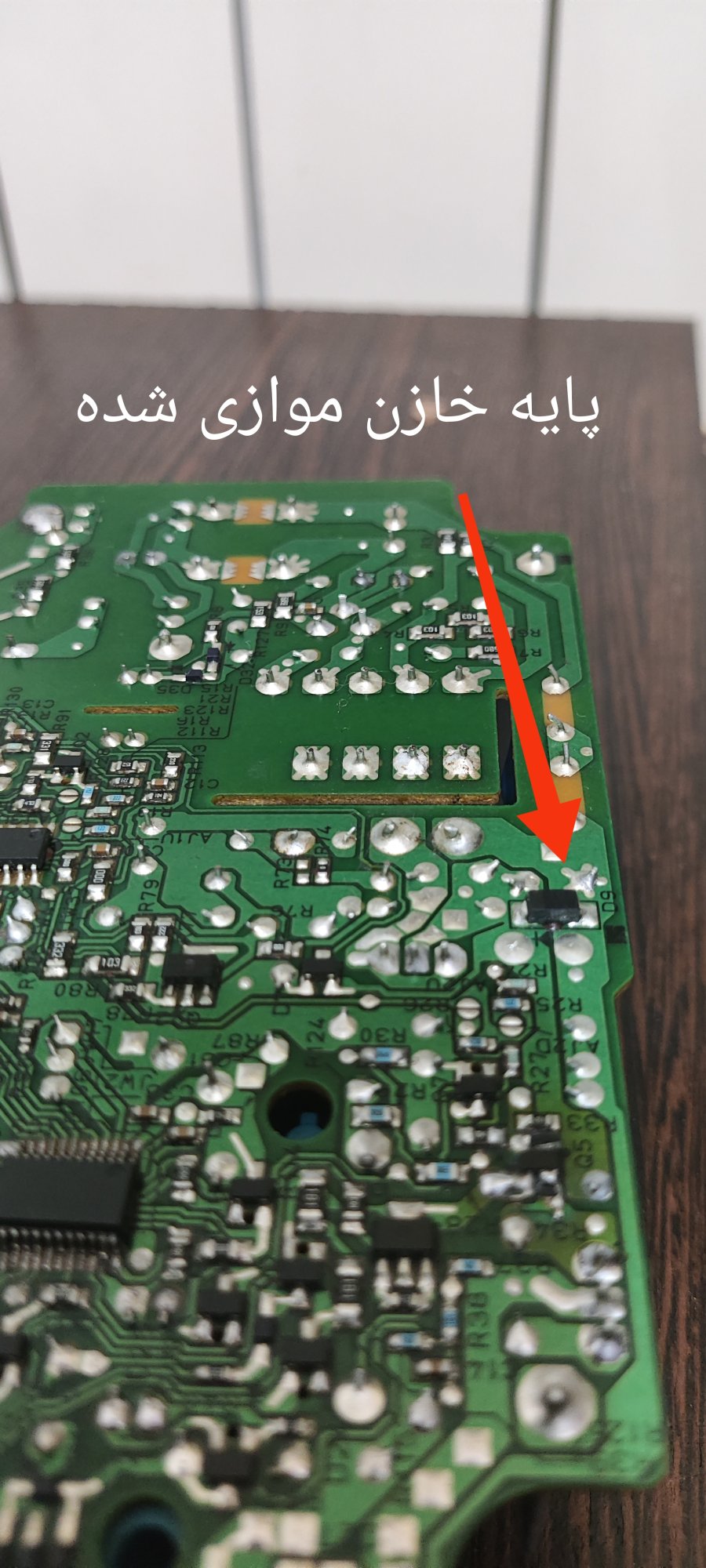

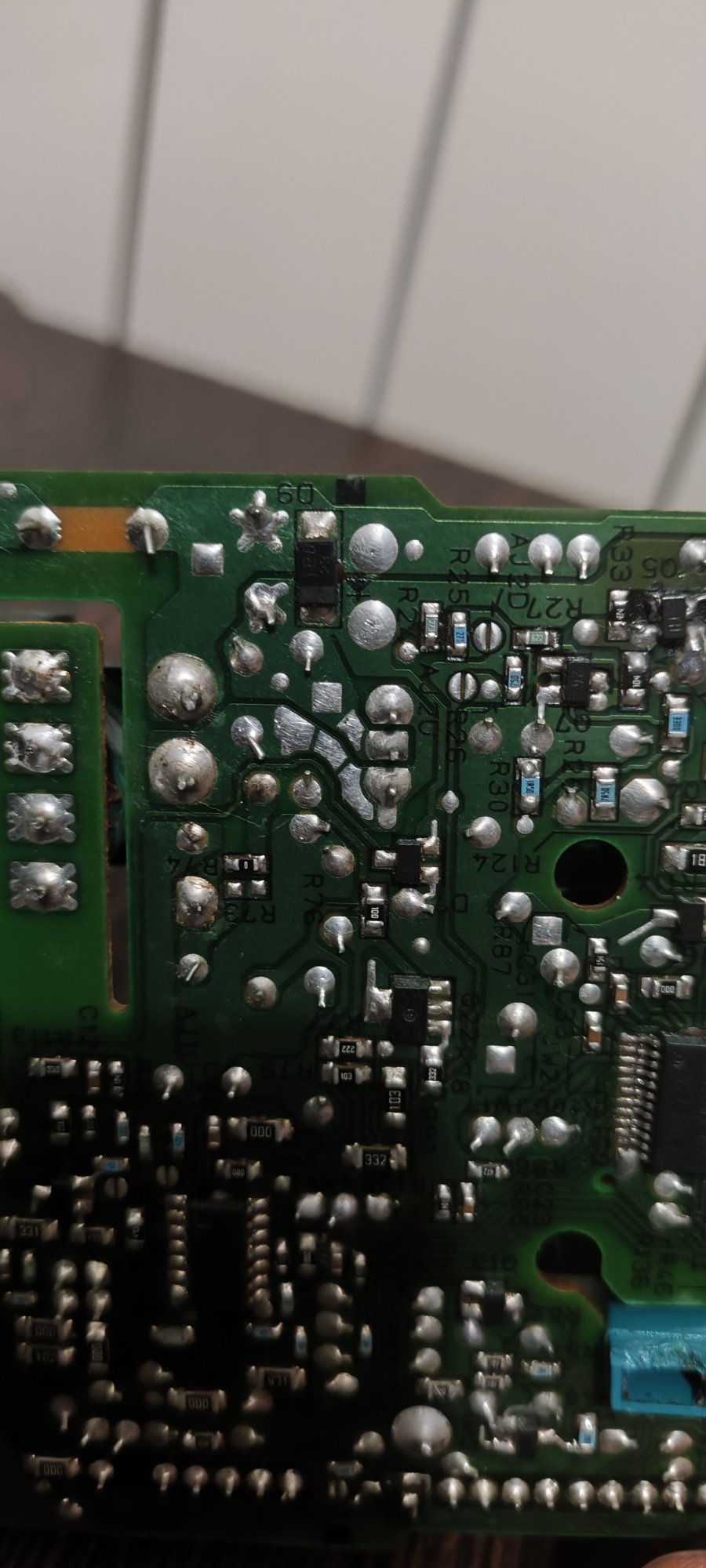

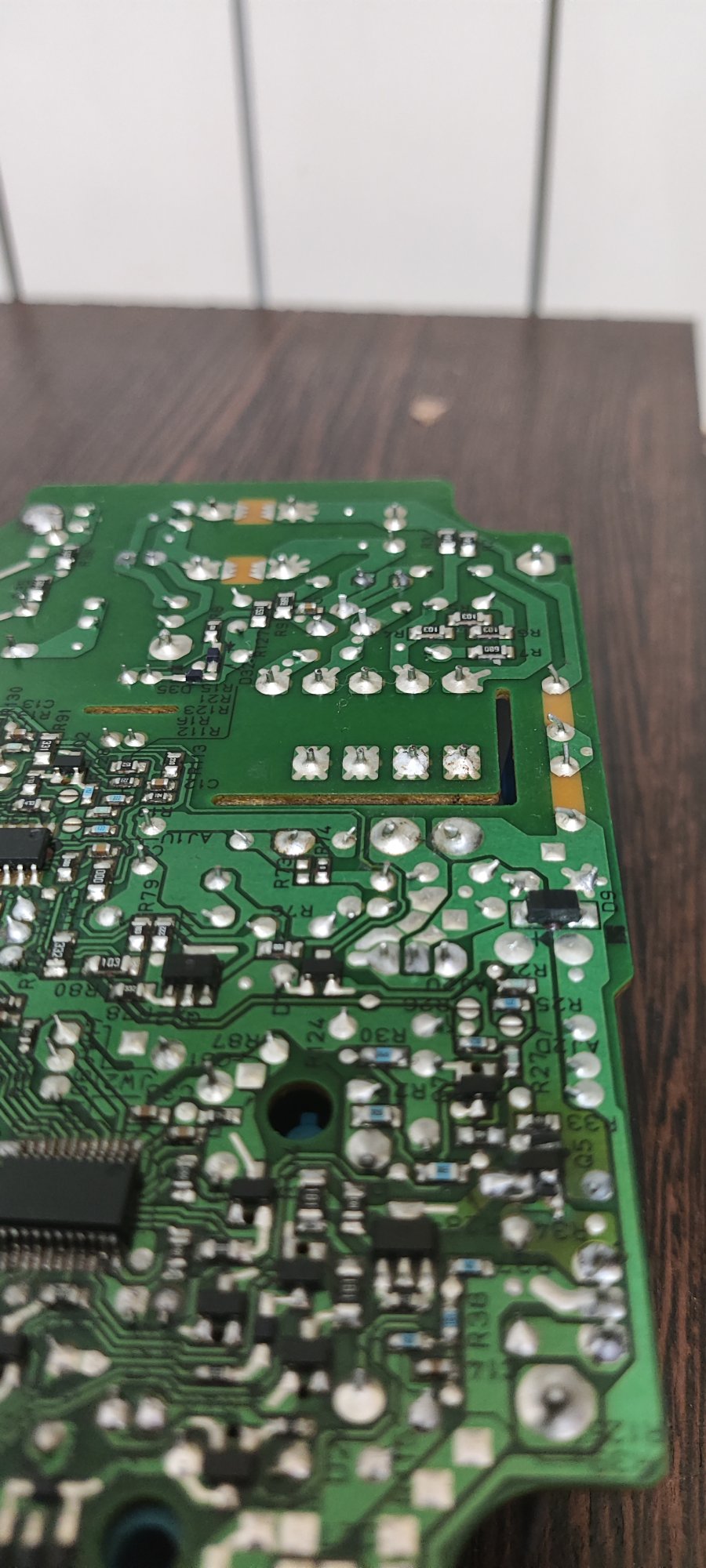

۴- با این حال، بهتره یه تصویر کامل و واضح از پشت روی برد قرار بدید تا همکاران هم نظرشون رو بیان کنن.



[m.sh62]

سلام
۱- اگر واقعا خازن ۱۶ ولت باشه، اطلاعی ندارم چرا این کار انجام شده. شاید با توجه به تفاوت برند این خازن با دیگر خازن‌های روی برد؛ توسط شخصی تعویض و اشتباه جایگذاری شده.

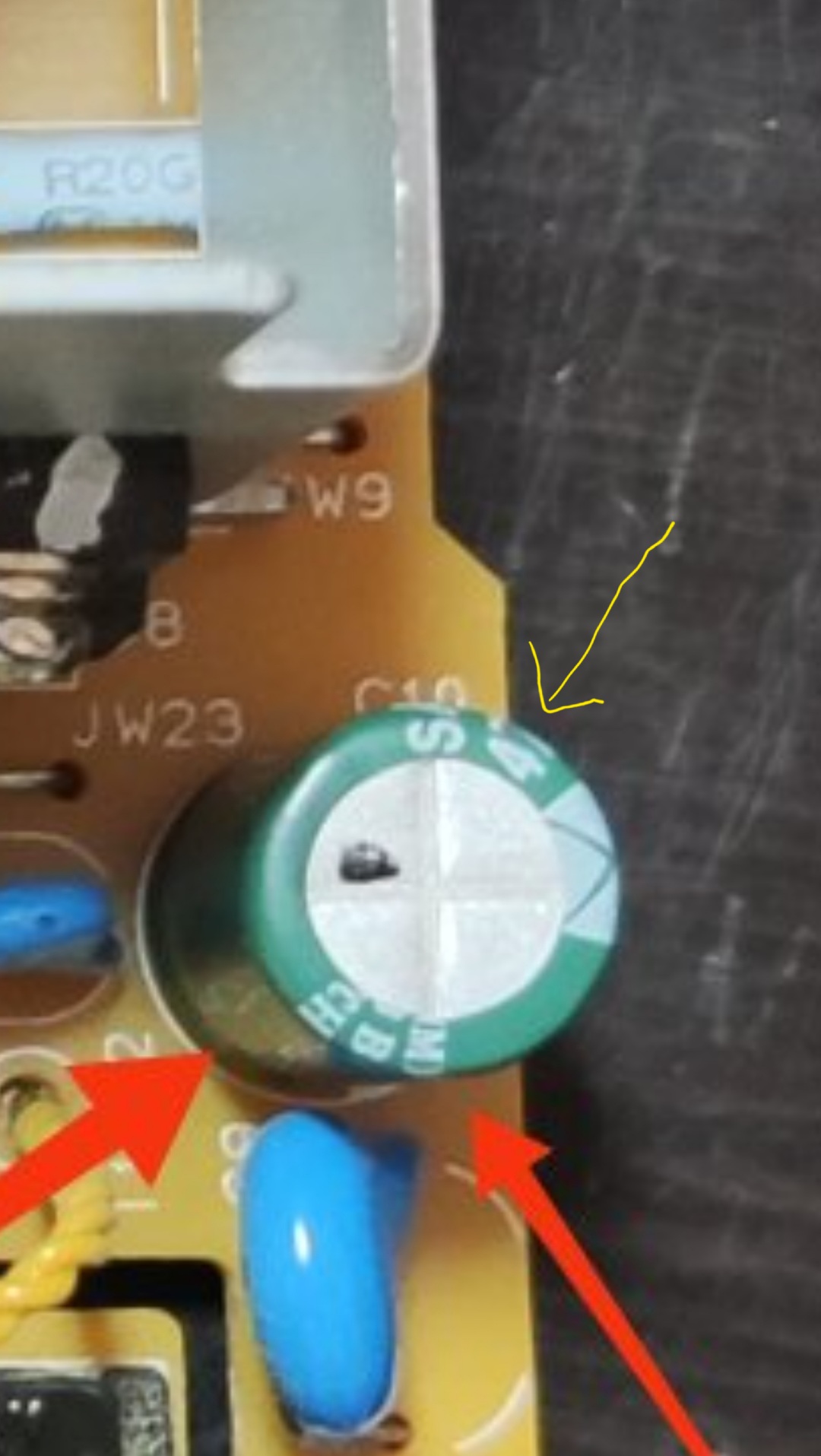

۲- فرمودید خازن ۱۰۰۰ میکرو ۱۶ ولت هست؛ اما در تصویر عدد ۴۷ روی خازن که بیانگر 47uF و یا 470uF هست مشهوده و با 1000uF که فرمودید متفاوته.

مشاهده فایل‌پیوست 214968

۳- در صورتی که تصویر پارت‌نامبرِ PTZ18B رو جستجو کنید؛ دقیقا مدل دیود بکار رفته در شارژر شما نمایش داده میشه.

مشاهده فایل‌پیوست 214964مشاهده فایل‌پیوست 214965مشاهده فایل‌پیوست 214966





۴- با این حال، بهتره یه تصویر کامل و واضح از پشت روی برد قرار بدید تا همکاران هم نظرشون رو بیان کنن.

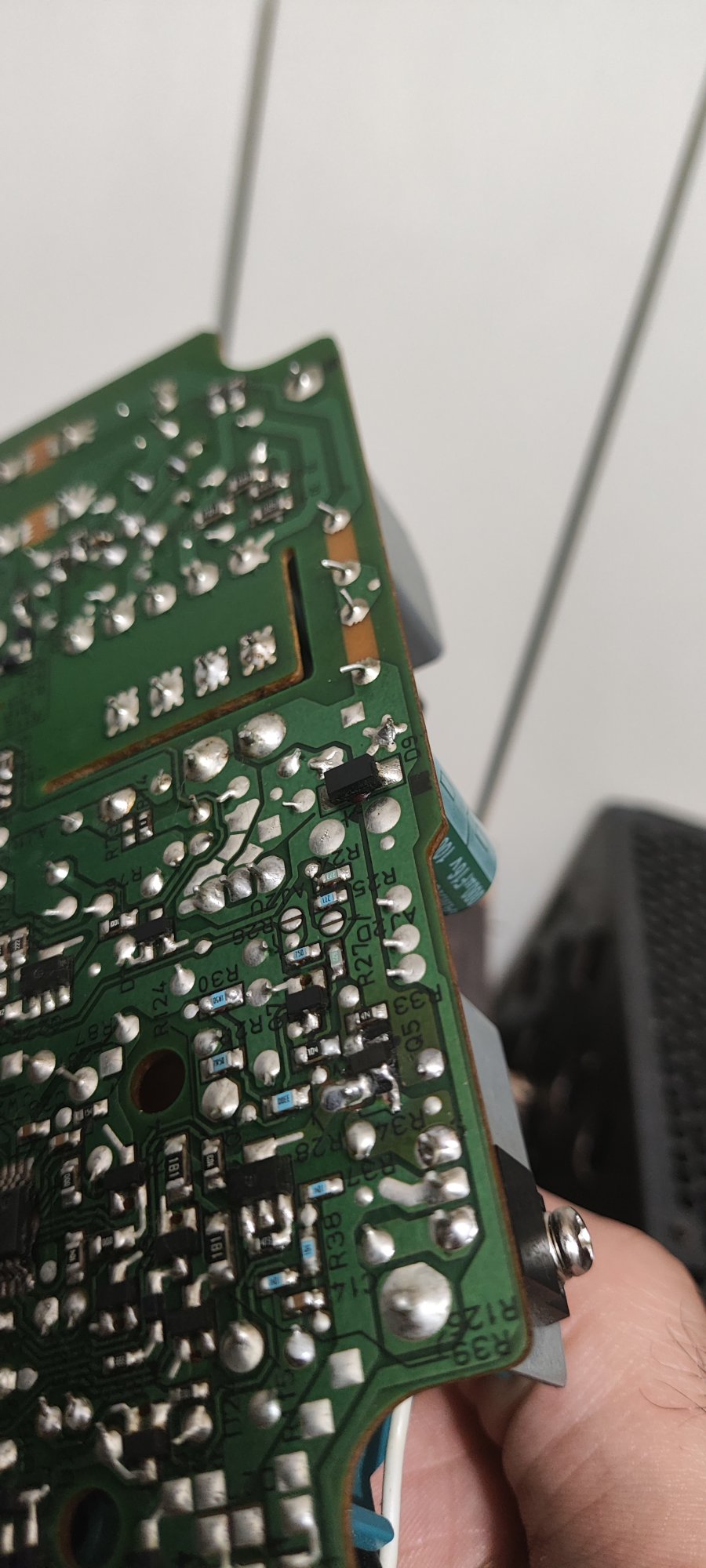

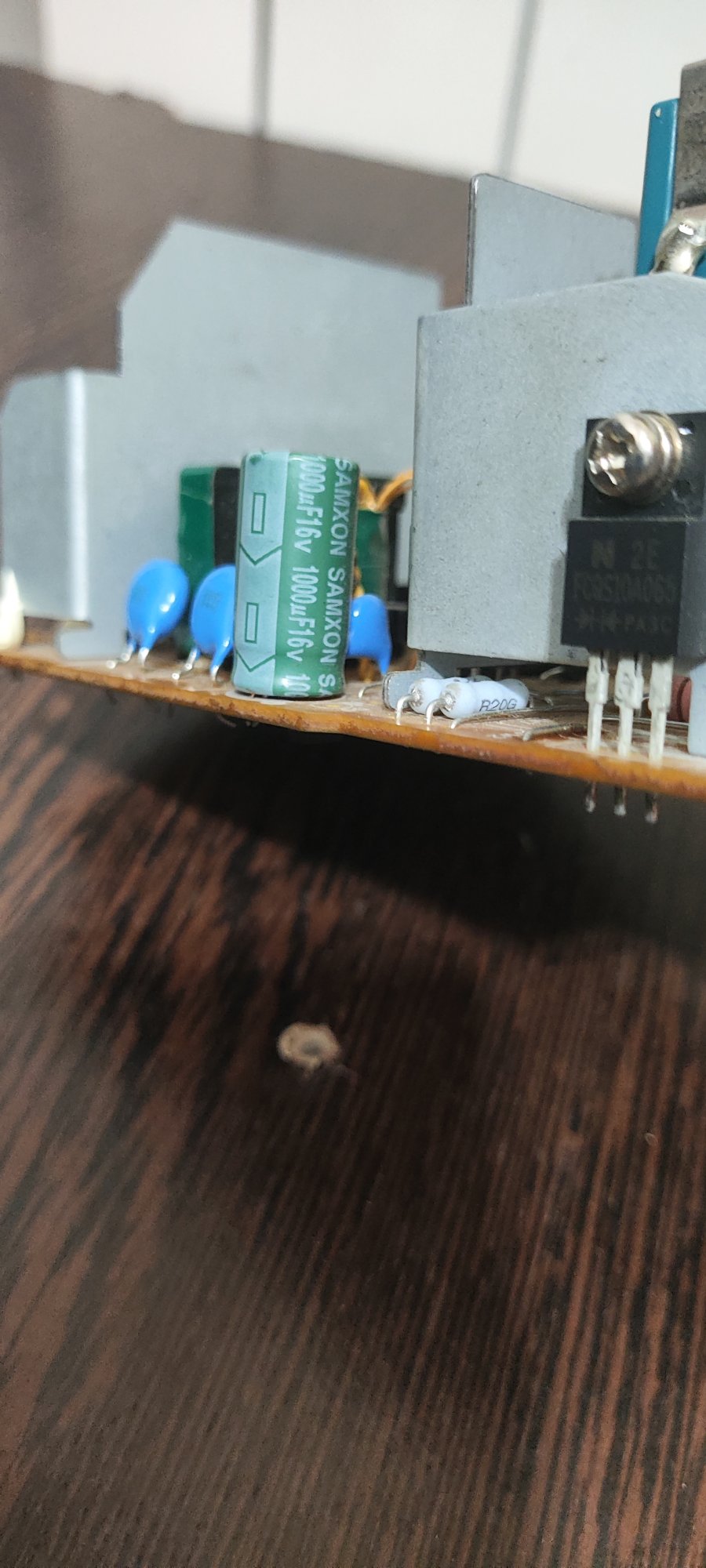

بنده عذرخواهی میکنم خازن ۴۷۰ است و ۱۰۰۰ میکرو هم استفاده میشه و فابریک است و میخواستم بدونم زنر ۱۸ ولت دیپ میشه جایگزین کرد؟



[infoshinfo]

سلام
۱- بنده روی این برد اشرافیت ندارم و تنها قطعه رو بر اساس کد حک شده معرفی کردم.

میخواستم بدونم زنر ۱۸ ولت دیپ میشه جایگزین کرد؟

۲- تفاوتی بین زنر DIP و SMD نیست. زنر اصلی 1W هست؛ شما هم می‌تونید یه زنر دیپ و یا MELF از نوع ۱ وات جایگزین کنید. اتفاقا کنار زنر اصلی، جای زنر دیپ هم هست.

۳- علی‌رغم اطمینان شما از ولتاژ خازن و همچنین تطابق کد دیود با زند ۱۸ ولت، بهتره کمی تامل بفرمایید و نظر قطعی همکاران در خصوص علت عدم همخوانی ولتاژ خازن با زنر رو دریافت کنید؛ تا با خیال راحت قطعات رو جایگزین کنید.



[m.sh62]

سلام
۱- بنده روی این برد اشرافیت ندارم و تنها قطعه رو بر اساس کد حک شده معرفی کردم.



۲- تفاوتی بین زنر DIP و SMD نیست. زنر اصلی 1W هست؛ شما هم می‌تونید یه زنر دیپ و یا MELF از نوع ۱ وات جایگزین کنید. اتفاقا کنار زنر اصلی، جای زنر دیپ هم هست.

۳- علی‌رغم اطمینان شما از ولتاژ خازن و همچنین تطابق کد دیود با زند ۱۸ ولت، بهتره کمی تامل بفرمایید و نظر قطعی همکاران در خصوص علت عدم همخوانی ولتاژ خازن با زنر رو دریافت کنید؛ تا با خیال راحت قطعات رو جایگزین کنید.

از جوابهایی که دادید متشکرم . لطف کردید



[gasemi.m100]

سلام ممنون از جوابتون
چرا با خازن دیپ روی برد که ۱۰۰۰ میکرو ۱۶ ولت هست موازی شده ولتاژ خازن ۱۶ اما دیود زنر ۱۸ ولت

طبق این اطلاعاتی که شما دادید عرض میکنم:
این قطعه یک نوع کارکرد محافظتی داره. نه اینکه مجاز به حذفش باشید. معمولا دیود های زنر مشابه tvs هم داره اگر از هر دو طرف راه نمیده احتمالا tvs باشه
یه جورایی معادل دو تا زنر برعکس هست
دلیل بودنشم نسبتا مشخصه چون این برد از تغذیه سوئیچینگ استفاده میکنه زمانی که بار از روش برداشته میشه و جریان قطع میشه انرژی ای که در قالب جریان در حال منتقل شدن بوده جایی برای رفتن نداره تبدیل به ولتاژ میشه این برای محافظت از همون پیک های ولتاژی به کار میره .
در این مکان ها هم از زنر و هم از تی وی اس استفاده میشه
