درود

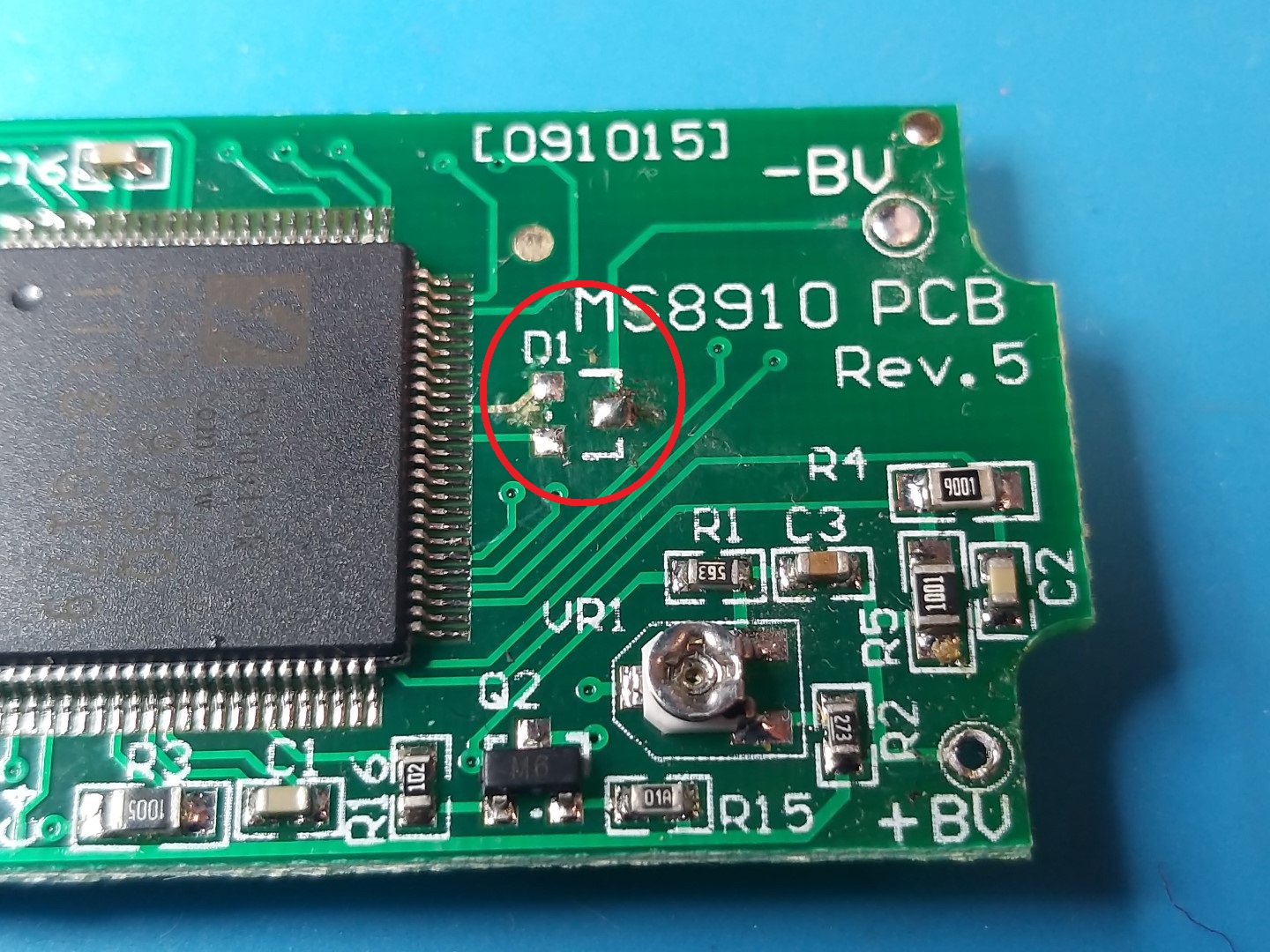

یه تستر پنسی مستک MS8910 رسیده دستم که با اتصال باتری روشن نمیشه بازش کردم و ظاهرا دو تا قطعه از روی بردش جدا شده ممنون میشم از دوستان اگه این تستر رو موجود دارن کمک کنند تا قطعات کنده شده رو شناسایی و جایگزین کنم.
باتشکر
درود
یه تستر پنسی مستک MS8910 رسیده دستم که با اتصال باتری روشن نمیشه بازش کردم و ظاهرا دو تا قطعه از روی بردش جدا شده ممنون میشم از دوستان اگه این تستر رو موجود دارن کمک کنند تا قطعات کنده شده رو شناسایی و جایگزین کنم.
باتشکر
سلام

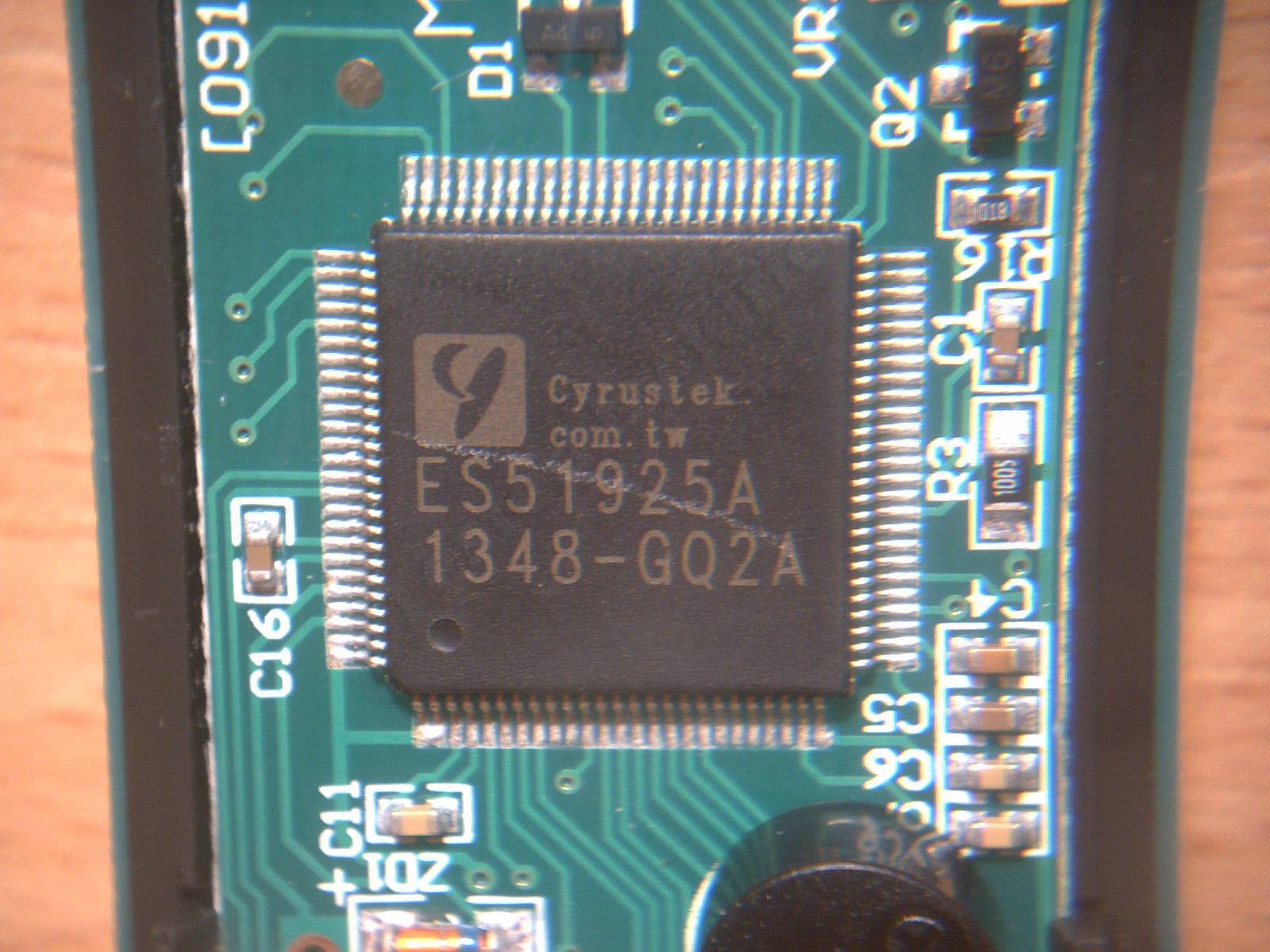

☆ D1 با کد A4 مشخص شده. از آنجا که این قطعه در دو مدل تولید شده که آند و کاتد آنها دقیقا مخالف جهت یکدیگر است؛ لطفا منتظر نظر همکاران باشید. هرچند به BAV70W بیشتر شبیه است. (دیتاشیت BAV70W ضمیمه شد)

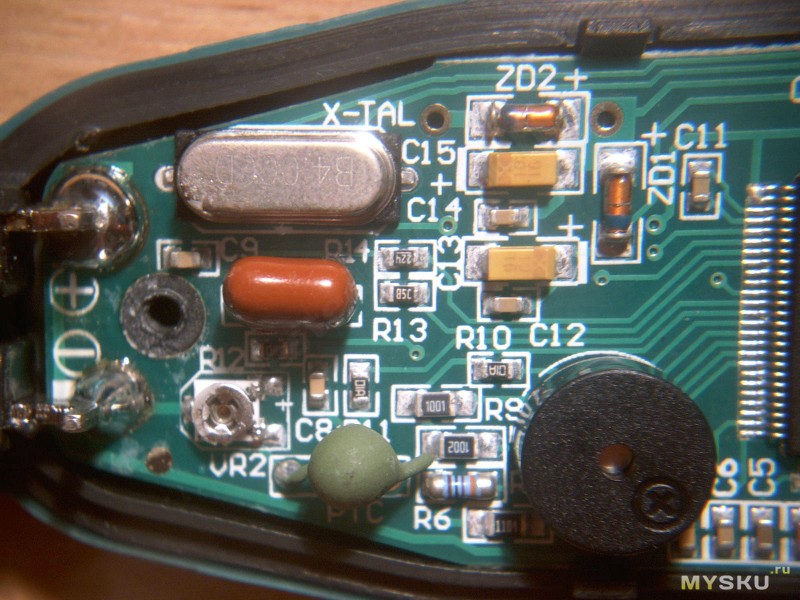

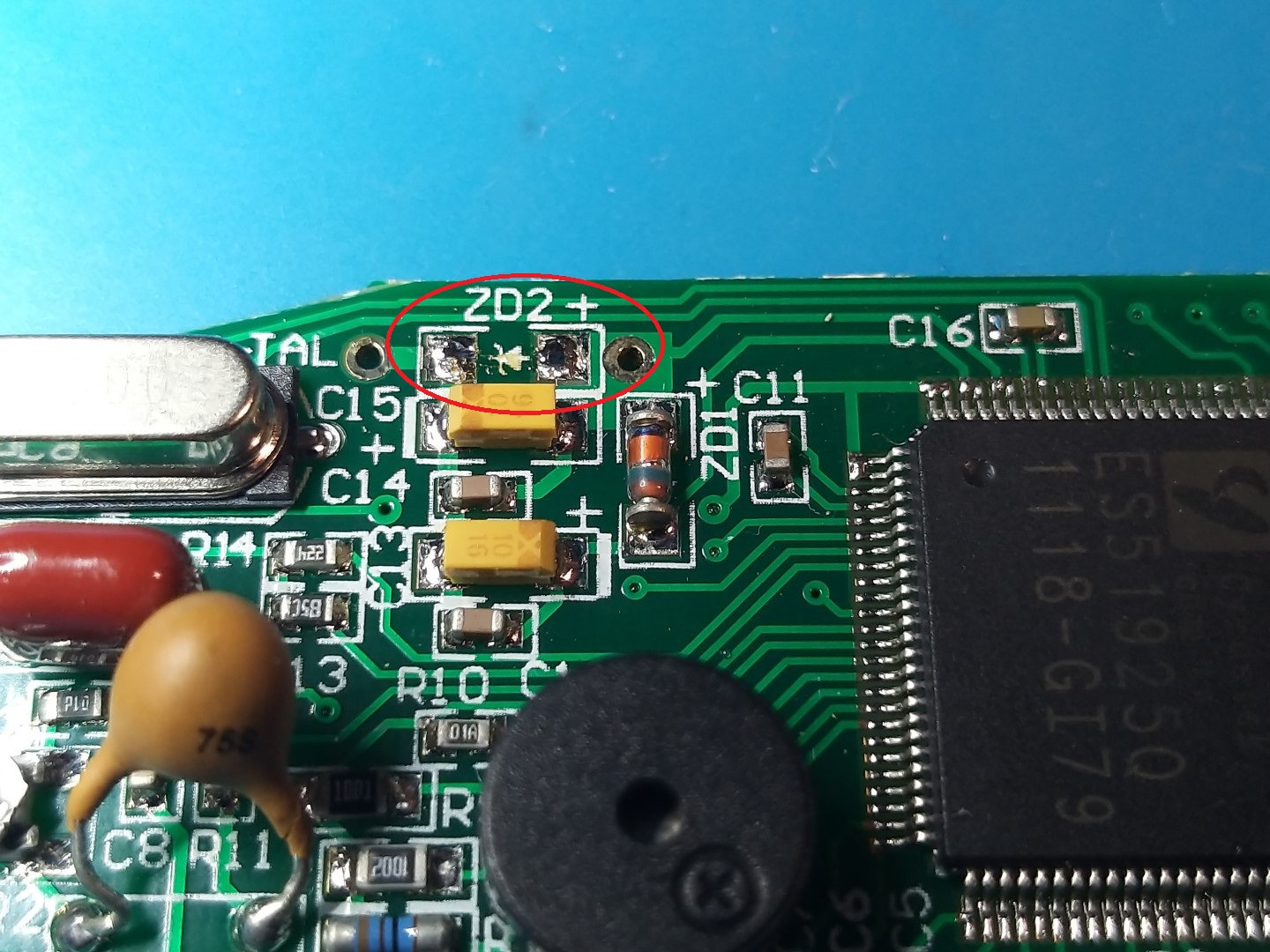

☆ طبق دیتاشیت که پیوست میشود ZD2 دیود زنر و برابر با 5.6V است. با این حال منتظر تایید همکاران باشید. (صفحات ۲۰ و ۲۱ دیتاشیت که با لوکیشن ZR3 ثبت شده)
D1 باید یه جور مکانیزم محافظت از قطبیت معکوس در ورودی باشه درسته؟ یعنی اگر جهت آند و کاتد صحیح باشه خیلی فرقی نمیکنه با چه نوع دیودی جایگزین کنم؟
شاید دقیقا این دیود رو نتونم پیدا کنم ولی میشه با دو تا دیود SMD فست مشابهش رو بسازم فقط جهت آند و کاتد رو باید درست انتخاب کنم
