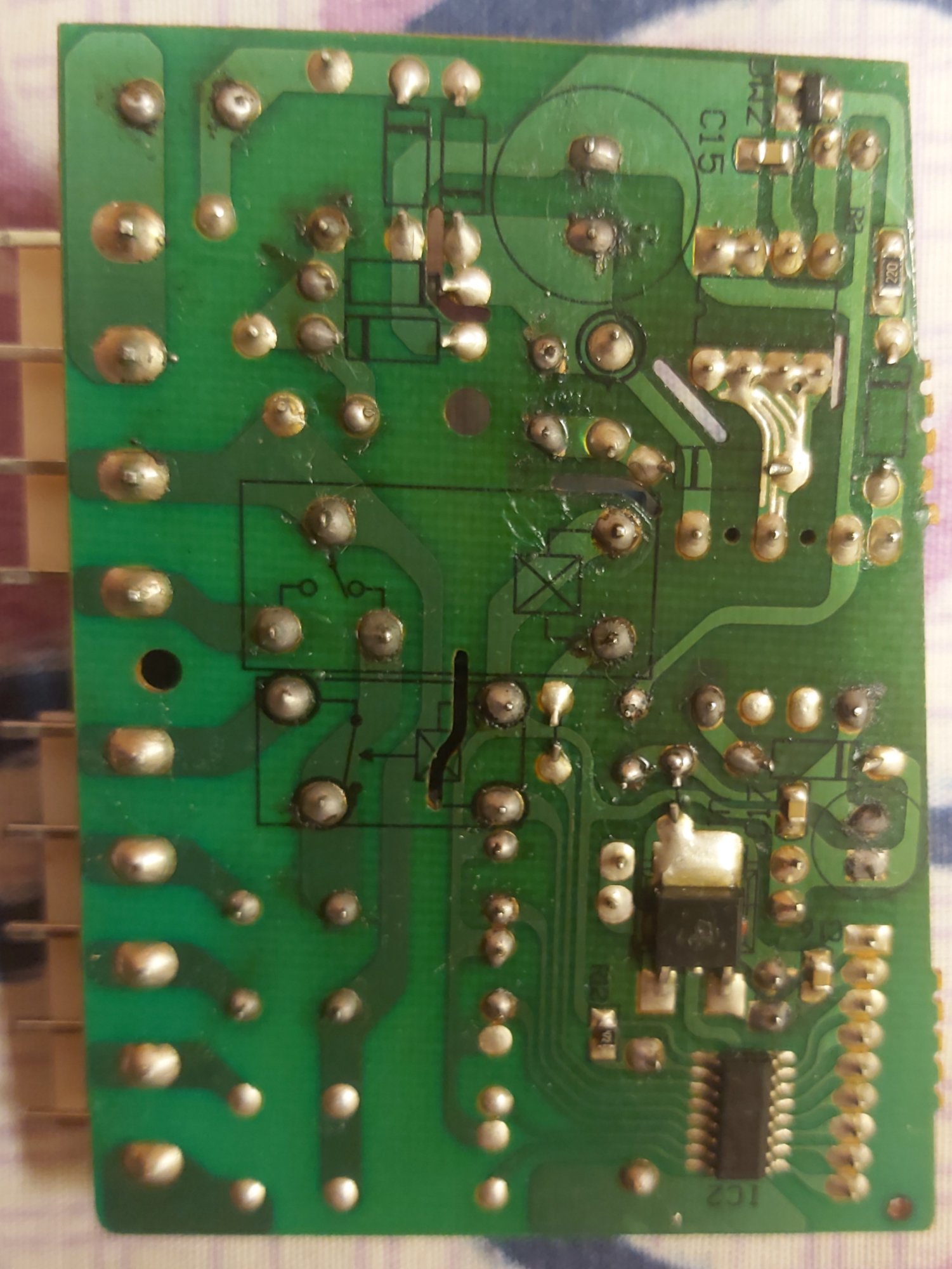

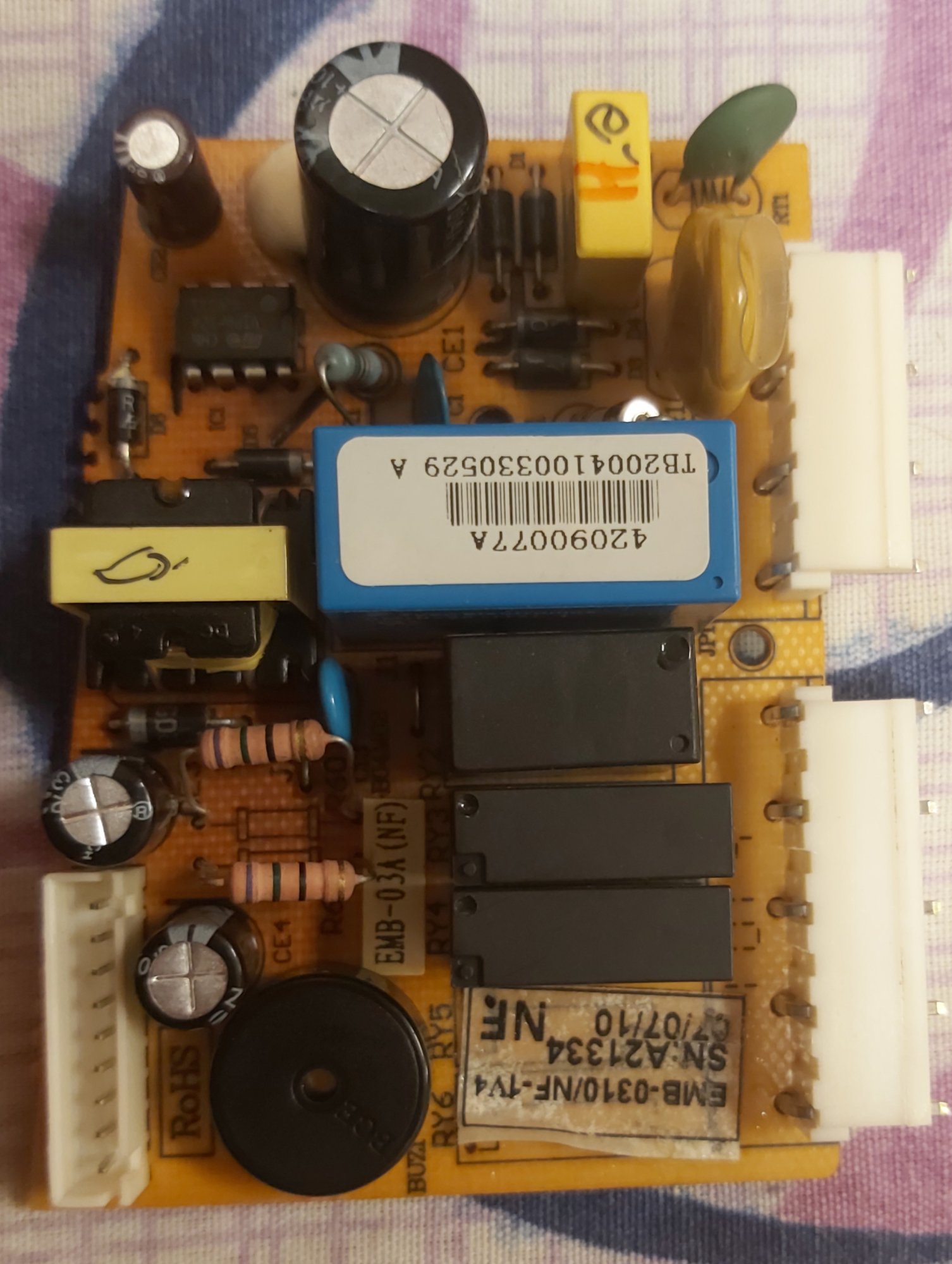

سلام امکانش هست راهنمایی بفرمایید که چطوری من هم مشکل م رو حل کنم. من برد یخچالم سوخت البته ظاهرا آی سی fsd200 و یه ترمیستور sck 801 سوخته که متاسفانه این ترمیستور رو به هیچ وجه نتونستم پیداش کنم. ممنون می شم راهنمایی بفرمایید. 09192960344
سلام
با توجه به آرایش پایه‌ها، می‌بایست ULN2003 باشه.
دیتا شیت رو ضمیمه میکنم بررسی بفرمایید.
پایه ۸ GND
پایه ۹ VCC
پایه‌های ۱ تا ۷ که به کانکتور متصل است؛ از سمت میکرو کنترلر می‌آید.
و پایه‌های ۱۰ تا ۱۶ نیز با توجه به فرمان میکرو کنترلر، منفی رله‌ها و بازر را تامین می‌نماید.
ویرایش شده: با عرض پوزش: شما فرمودید آیسی U1 اما بنده اطلاعات IC2 رو خدمت شما دادم.
اما در خصوص U1 با توجه به آرایش، میشه گفت U1 یه آیسی رگولاتور باشه که تغذیه میکرو کنترلر رو از طریق کانکتور کنار آیسی ULN2003 تامین میکنه.
این آیسی رگولاتور احتمالا باید حدود ۳ تا ۵ ولت باشه. برای صحت سنجی ابتدا محبت کنید ببینید:
۱- خازن CE4 چند ولت هست. هرچند قطعی نمیشه گفت، اما اگر حدود ۱۰ ولت باشه، حدس ما درسته.
۲- ضمن اینکه محبت کنید ببینید پارت نامبر میکرو کنترلر چیه و از طریق دیتاشیت ولتاژ میکرو و در حقیقت ولتاژ آیسی رگولاتور رو بطور قطعی مشخص بفرمایید.
دیتاشیت رگولاتور L78Mxx رو هم جهت تطبیق ضمیمه میکنم.

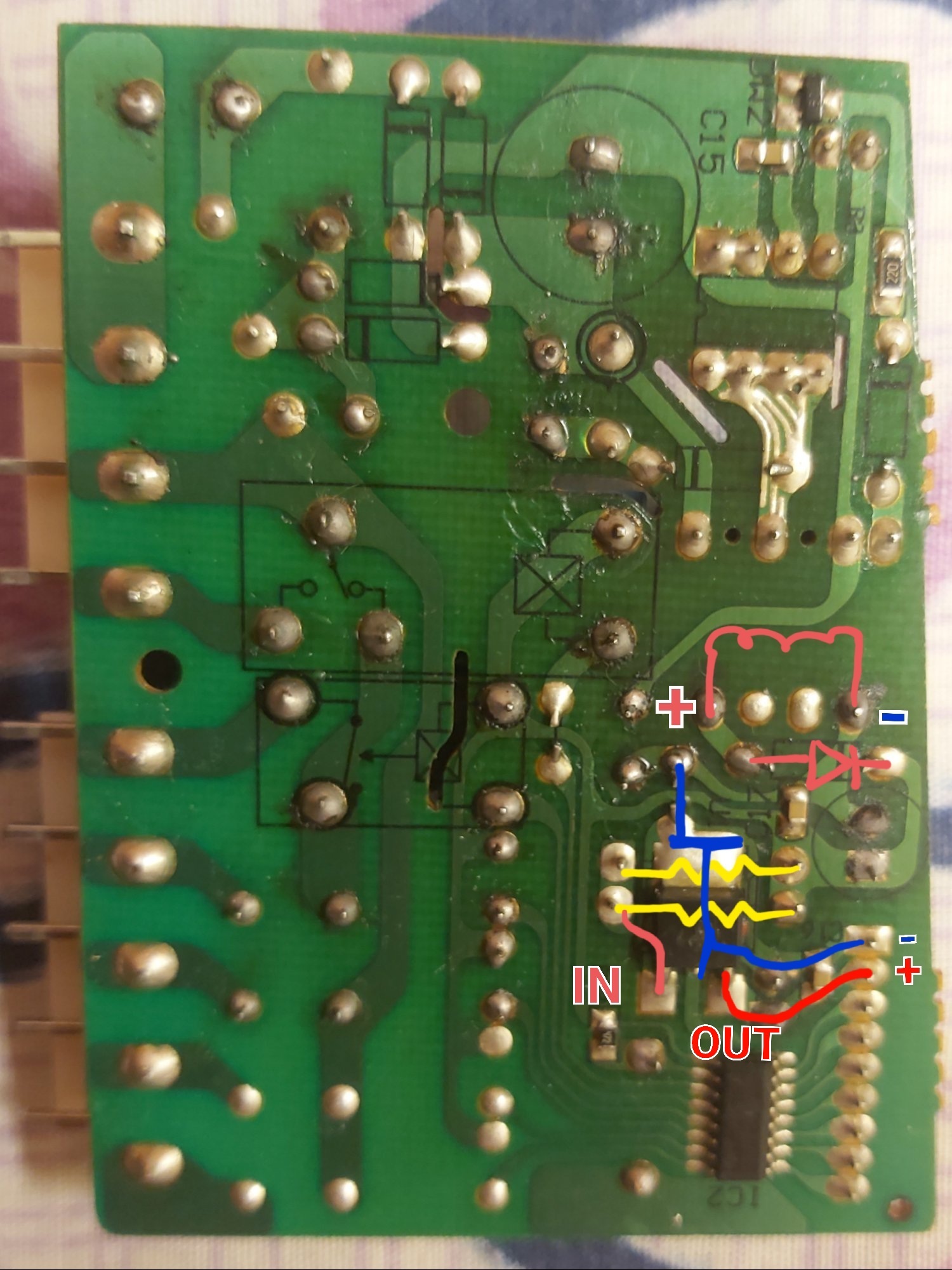

ضمنا نقشه و ارتباط قطعات رو برای بررسی و تایید توسط شما پیوست کردم. البته نماد + در کنار ترانسفورمر به جهت راحتی کار درج گردید؛ و اگرنه پس از گذر از دیود نماد مثبت قابل ذکر است.
