دانلود: شماتیک سرویس منوال میکروفون بیسیم های شور

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,530
با سلام :
یکی از دوستان گلم درخواست مدارات میکروفون بیسیم نمودند که چند مدار در ارشیوم موجود دارم و اینجا اپلود میکنم .


Parts List
Quantity Symbol Description
1 R1 Resistor, 39K
1 R2 Resistor, 6.8K
1 R3 Resistor, 3.9K
1 R4 Resistor, 1K
3 R5, R8, R12 Resistor, 100 ohm
1 R6 Resistor, 10K
1 R7 Resistor, 8.2K
1 R9 Resistor, 22 ohm
1 R10 Resistor, 20K
1 R11 Resistor, 2.7K
4 C1, C7, C13, C16 Capacitor, 0.1 uF (Part Number: 104)
1 C2 Capacitor, 0.22 uF (Part Number 224)
4 C3, C4, C8, C12 Capacitor, 10 uF
2 C5, C6 Capacitor, 0.01 uF (Part Number: 103)
1 C9 Variable Trimmer Capacitor, 2-20 pF
1 C10 Capacitor, 10 pF
1 C11 Capacitor, 15 pF
2 C14, C15 Capacitor, 100 pF (Part Number: 101)
(or 2-20 pF Variable Trimmer Capacitor; see mod tips)
3 Q1 - Q3 NPN Transistors, 2N3904
1 MIC Condenser Microphone
1 L2 Choke, 1 uH
1 L1 See construction notes
1 ANT See construction notes
Parts List
با تشکر .
موفق باشید .

بقیه دراین لینک ادامه دارد : http://www.irantk.ir/t705.html


پیوست‌ها

  • 60.3 کیلوبایت بازدیدها: 1,230
  • 33.5 کیلوبایت بازدیدها: 1,228
  • 27 کیلوبایت بازدیدها: 1,227
آخرین ویرایش:

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,530
ميكروفون بي سيم حرفه اي mr700

با سلام :

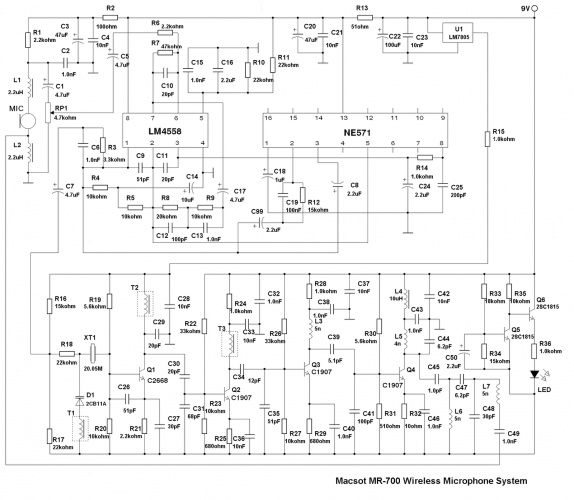

اين هم از شماتيك يك ميكروفون بي سيم حرفه اي پيشرفته مدل mr700
با تشكر .
موفق باشيد .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,530
سلام استاد گرامي
بابت مدارهاي اراء شده از جنابعالي تشكر مي كنيم
لطف كنيد pcb مدار را در تاپيك قرار دهيد
با سلام :
دوست عزيز ضمن تشكر از شما باور كنيد چكاندن همين گزينه تشكردر پست فوق كافي خواهد بود .
pcb مدار فوق دم دست ندارم ولي شما به راحتي ميتونيد در اموزش گام به گام و معرفي نرم افزار ها نرم افزار كم حجم ( PCB DESIGNER V1.5.4.rar ) را با كلي امكانات و كار باهاش خيلي ساده است عرض حدود يك ساعت pcb مدار فوق را تهيه نماييد .
با تشكر .
موفق باشيد .


chavooshi

VIP+ افتخاری
کاربر
2009-02-17
399
684
قم
با سلام :
اين هم از شماتيك يك ميكروفون بي سيم حرفه اي پيشرفته مدل mr700
با تشكر .
موفق باشيد .

با سلام خدمت شما استاد عزیز
چند سوال در مورد این مدار داشتم
1- برد این مدار چند متر هستش
2- رو چه فرکانسی کار میکنه و برای گیرنداش از چی باید استفاده کرد (اگه مدار بزارین ممنون میشم )
3- کیفیت صداش در حدی هست که بشه ازش در آمپلی فایرها (اکوها) به عنوان میکروفن بیسیم استفاده کرد
با تشکر:a12:


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,530
با سلام خدمت شما استاد عزیز
چند سوال در مورد این مدار داشتم
1- برد این مدار چند متر هستش
2- رو چه فرکانسی کار میکنه و برای گیرنداش از چی باید استفاده کرد (اگه مدار بزارین ممنون میشم )
3- کیفیت صداش در حدی هست که بشه ازش در آمپلی فایرها (اکوها) به عنوان میکروفن بیسیم استفاده کرد
با تشکر:a12:
با سلام :
جناب چاوشي جان اولا اين مدار بقول خودتون فقط فرستنده ميباشد كه به درخواست يكي از كاربران در تاريخ فوق اپلود شده .
حداكثر برد مفيد اين مدار طبق كاتالوگ سازنده 300 متر در فضاي ازاد ميباشد .
فركانس كاري اين تيپ از ميكروفون بيسيم ها در محدوده 885 u h f مگاهرتز ولي به صورت سينتي سايزري براي هر گام با فاصله پهناي باند 4 كيلوهرتز قابل تغييرو تعريف مي باشند .

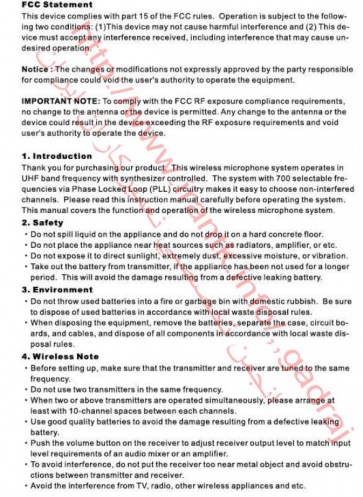

از كيفيت بسيار بالايي برخوردار هستند . {فايل ضميمه قسمتي از كاتالوگ فوق } .
گيرنده اين مدار از روش پيچيده ميكروپروسسوري avr و {اسكواش } با smd ميباشد كه گمان نكنم دستي بشه مونتاژ كرد تازه بعد از مونتاژ و ساخت و ساز - نرم افزاري {فايل هگز} را چه ميكنيد كه فقط در تحت امتياز توليد كننده مي باشد .
اينگونه مدارات صرفا براي راهنمايي تعميركاران در تعميرات و اشنايي اپلود ميشه .
با تشكر .
موفق باشيد .



پیوست‌ها

chavooshi

VIP+ افتخاری
کاربر
2009-02-17
399
684
قم
با سلام :
جناب چاوشي جان اولا اين مدار بقول خودتون فقط فرستنده ميباشد كه به درخواست يكي از كاربران در تاريخ فوق اپلود شده .
حداكثر برد مفيد اين مدار طبق كاتالوگ سازنده 300 متر در فضاي ازاد ميباشد .
فركانس كاري اين تيپ از ميكروفون بيسيم ها در محدوده 885 u h f مگاهرتز ولي به صورت سينتي سايزري براي هر گام با فاصله پهناي باند 4 كيلوهرتز قابل تغييرو تعريف مي باشند .
از كيفيت بسيار بالايي برخوردار هستند . {فايل ضميمه قسمتي از كاتالوگ فوق } .
گيرنده اين مدار از روش پيچيده ميكروپروسسوري avr و {اسكواش } با smd ميباشد كه گمان نكنم دستي بشه مونتاژ كرد تازه بعد از مونتاژ و ساخت و ساز - نرم افزاري {فايل هگز} را چه ميكنيد كه فقط در تحت امتياز توليد كننده مي باشد .
اينگونه مدارات صرفا براي راهنمايي تعميركاران در تعميرات و اشنايي اپلود ميشه .
با تشكر .
موفق باشيد .
ممنون از راهنماییهاتون
من چند وقت پیش نقشه یه مدار میکروفن بیسیم به همراه گیرندش (از همونایی که الان به عنوان میکروفن بیسیم تو بازار هستش و در مجالس به سیستم های صوتی وصل میکنن و دیگه میکروفن نیازی به سیم نداره و آزادی عمل بیشتری به مجری میده) دستم امد ساختمش ولی از کیفیت خوبی برخوردار نبود خش خش زیادی داشت و بردش 10 متر بیشتر نبود.
می تونید مدارفرستنده و گیرنده ی ساده در این ضمینه بدید که برد 50 متر و کیفیت صدای خوبی داشته باشه چه فرکانسی مهم نیست:boos:


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,530
ممنون از راهنماییهاتون
من چند وقت پیش نقشه یه مدار میکروفن بیسیم به همراه گیرندش (از همونایی که الان به عنوان میکروفن بیسیم تو بازار هستش و در مجالس به سیستم های صوتی وصل میکنن و دیگه میکروفن نیازی به سیم نداره و آزادی عمل بیشتری به مجری میده) دستم امد ساختمش ولی از کیفیت خوبی برخوردار نبود خش خش زیادی داشت و بردش 10 متر بیشتر نبود.
می تونید مدارفرستنده و گیرنده ی ساده در این ضمینه بدید که برد 50 متر و کیفیت صدای خوبی داشته باشه چه فرکانسی مهم نیست:boos:
با سلام :
براي مدارات حرفه اي تر به تاپيك ميكروفون بيسيم و واير ليز ها در بخش امپلي فاير ها{همين بخش } و براي مدارات ساده تر به بخش مدارات الكترونيك تاپيك مدارات ساده براي مبتديان مراجعه كنيد موجود هستند مدار مطلوب خود را دانلود و استفاده كنيد . (براي حل مشكل لغزش فركانسي سعي كنيد از مدارات كريستالي انتخاب كنيد } .
با تشكر .
موفق باشيد .

آخرین ویرایش:

chavooshi

VIP+ افتخاری
کاربر
2009-02-17
399
684
قم
با سلام :
براي مدارات حرفه اي تر به تاپيك ميكروفون بيسيم و واير ليز ها در بخش امپلي فاير ها{همين بخش } و براي مدارات ساده تر به بخش مدارات الكترونيك تاپيك مدارات ساده براي مبتديان مراجعه كنيد موجود هستند مدار مطلوب خود را دانلود و استفاده كنيد . (براي حل مشكل لغزش فركانسي سعي كنيد از مدارات كريستالي انتخاب كنيد } .
با تشكر .
موفق باشيد .
با عرض شرمندگی استاد من در تایپیک مدارات ساده برای مبتدیان پستی با این عنوان پیدا نکردم می تونید راهنمایی کنید:boos:


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,530
با عرض شرمندگی استاد من در تایپیک مدارات ساده برای مبتدیان پستی با این عنوان پیدا نکردم می تونید راهنمایی کنید:boos:
با سلام :
دوست عزيز حق باشماست مداراتي ساده اماده كرده ام ولي فرصت اپلود نشده سعي ميكنم تا فردا اپديت كنم منتظر باشيد .
با تشكر .
موفق باشيد .
