شارژر باطری با usb

ali m.g

مدیر بازنشسته
مدیر بازنشسته
کاربر
2008-01-04
1,869
11,836
TEHRAN
باسلام

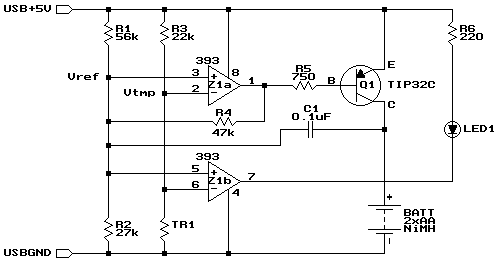

مداری بسیار ساده وارزان برای شارژ باطری های
قلمی ونیم قلمی بوسیله USB

USB Battery Charger

تست وتایید شده





پیوست‌ها

sheypooor

کاربر
2009-05-05
126
133
ابهر
اقا تو مدار tr1 یعنی چی و شماره ایسی چنده تو عکس خوانا نیست

آخرین ویرایش:

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,536
اقا تو مدار tr1 یعنی چی و شماره ایسی چنده تو عکس خوانا نیست
با سلام :
دوست عزيز اين مدار توسط يكي از مديران اپلود شده و من منبع اصلي را ندارم ولي شماره اي سي ان lm 393 در نقشه مشخص ميباشد .
tr1 هم يك مقاومت معمولي احتمالا 4.7 كيلويي ميباشد .
پيام خصوصي داده بوديد پاسخ گذاشتم .
با تشكر .
موفق باشيد .

آخرین ویرایش:

سجاد

کاربران vip(افتخاری)
vip افتخاری
کاربر
2006-10-10
38
99
کسی این مدارو تست کرده؟


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,536
کسی این مدارو تست کرده؟
با سلام :
بله دوست عزيز كارميكند فقط يك كاري بايد انجام بدهيد اينكه بين نقطه كلكتور ترانزيستور خروجي و باتري يك مقاومت 22 اهمي 1 واتي اضافه كنيد .
با تشكر .
موفق باشيد .


Masoud_Y

مدیر بازنشسته
مدیر بازنشسته
2007-05-30
1,379
7,183
با سلام

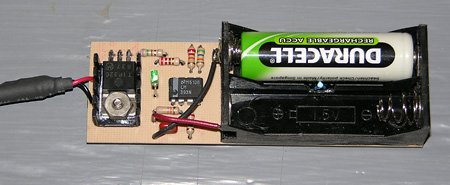

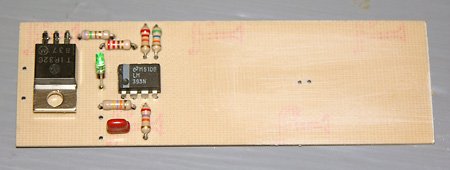

در مدار فوق مقدار دقیق tr1 مشخص نیست و سئوال اینجاست که چرا در مدار چاپی جای این قطعه بین جاباطری و وسط دو باطری است و دلیل خاصی دارد ؟ و در عکس مدار همانند یک دیود نوری یا شاید هم همانند یک حس گر عمل میکند!!!!
از دوستانی که این مدار را ساخته اند خواهشمندم راهنمایی کنند
