با سلام و عرض ادب

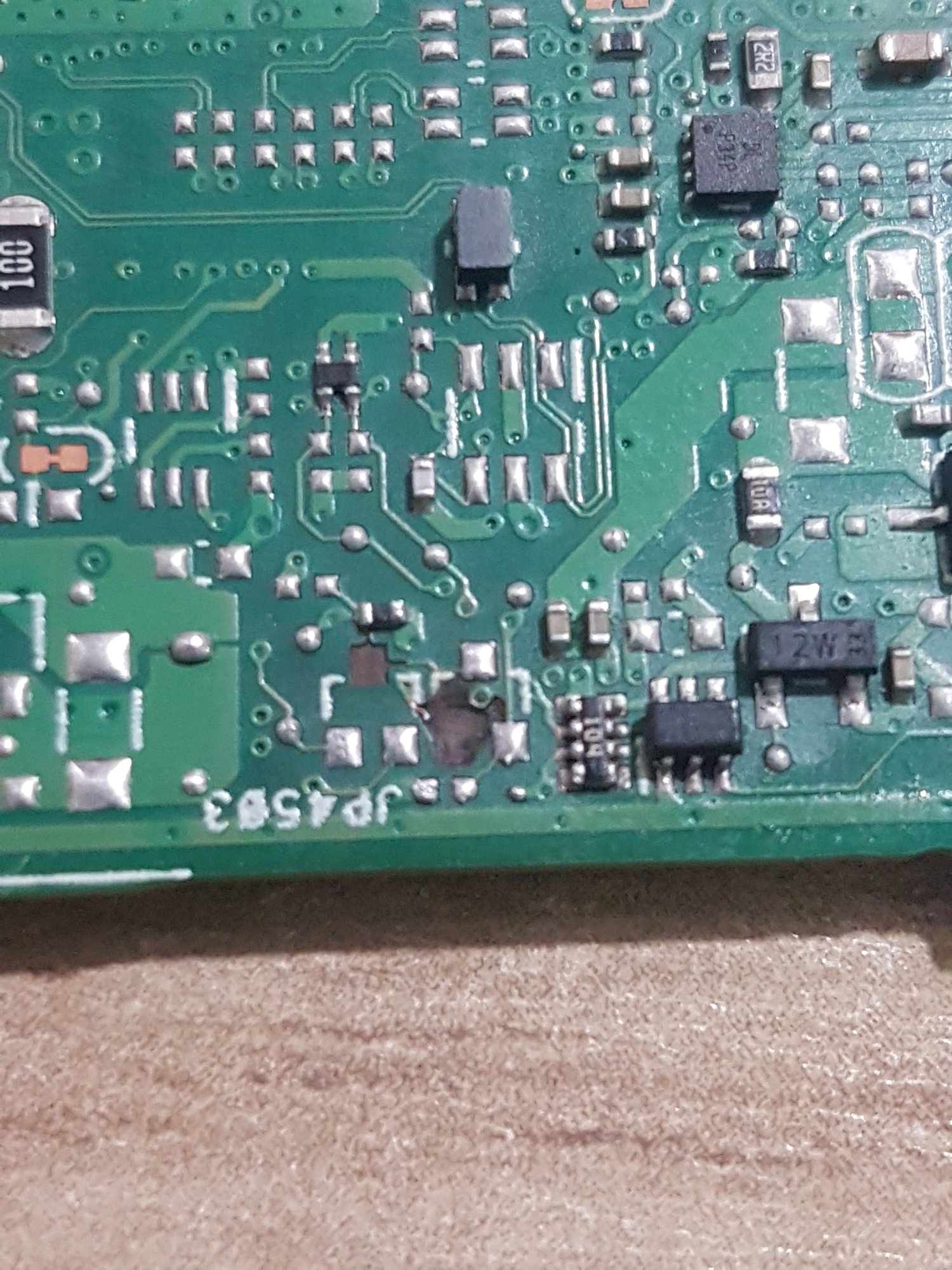

این دوتا قطه ی مشهود در عکس ارسالی قابل تشخیص نیست برای جایگزینی لطفا راهنمایی بفرمایید
ای سی ite تعویض گردیده است به علت ترکیدگی
درود بر شما
هر دو دیود شاتکی BAT54AW هستن(که پکیج هم مشخصه)
در بردهای داغی به وفور یافت میشن(در بردهای pc هم زیاد استفاده شدن)
که احتمال زیاد دلیل سوختنشون در این برد، اتصالی سیم فلت یا استفاده فلت اشتباه بوده
یکیشون به I/O راه داره که خوب طبق گفته شما I/0 ترکید و تعویض شده
ولی پایه یک از دیود D4501 بعد از مقاومت صفر اهم R4517 و مقاومت R4516 به pcH راه پیدا میکنه
که احتمال اسیب به PCH هم زیاد میشه
اگر pch سالم باشه بعد از برداشتن هر دو دیود و تعویض io احتمالا سیستم روشن شه(بدون تصویر)
غیر از این بود احتمال داره pch هم اسیب دیده باشه،(بخصوص اگر B+ ساخته نشه)
از خازنهای روی pch و از اطراف اون یه تست دیودی یا تست اهم بگیرید
