سلام

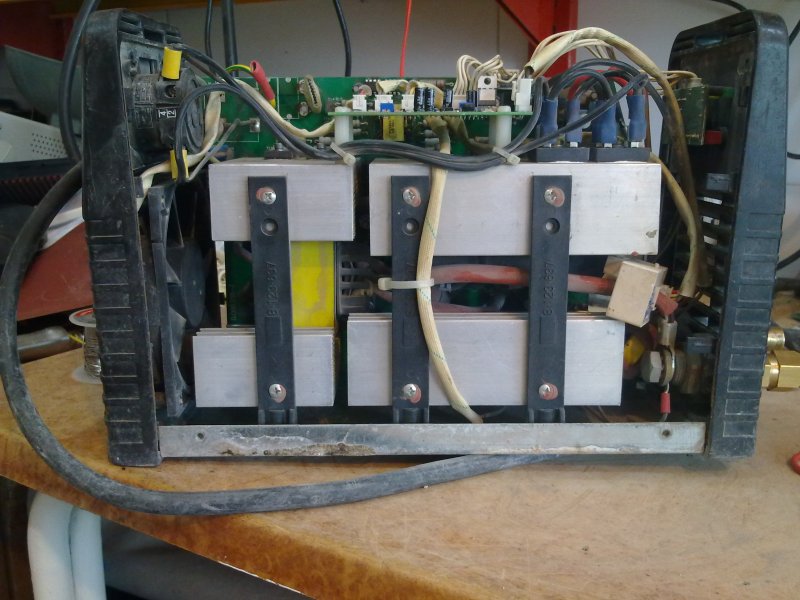

دستگاه صبا الکتریک طرح قدیم برای تعمیر نزد من آورده شد.
مشکل دستگاه سوختن چند عدد igbt به همراه زنرهای گیت بود.
در این مدل 4 گروه دوتایی جمعا 8 عدد igbt k30n60 وجود دارد.
کاری که انجام دادم این بود که کلیه igbt های دستگاه را از روی برد برداشت کردم(چون تعدادی از آنها که ظاهرا سوخته نبودند هم مقدار خیلی کمی نشتی داشتند).
وبه جای آنها در هر گروه 1 عدد igbt مشابه k30h603 (که قبلا در دستگاه های دیگر از همین مدل توسط دوستان استفاده شده بود) نصب کردم.
دوستان دقت کنید در هر گروه به جای 2 عدد igbt فقط یکی نصب کردم تا اگر در تست با آمپر پایین جواب گرفتم بقیه igbt ها را هم نصب کنم.

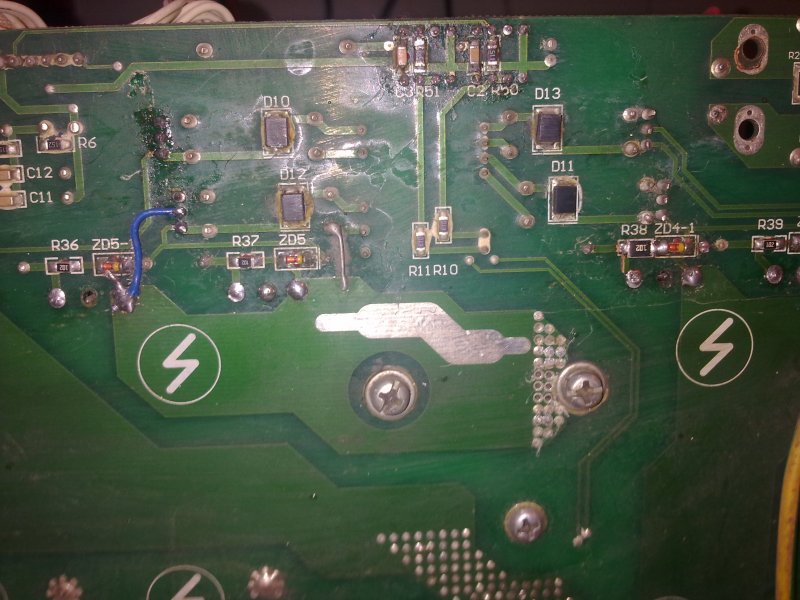

همچنین کلیه دیود های زنری(چه سالم و چه معیوب) که به گیت igbt ها متصل بود راهم با دیود زنر 20 ولت جایگزین کردم.(البته از دیود زنر معمولی استفاده کردم و اطلاعی ندارم که زنر هم فست و غیر فست دارد یا خیر).
همچنین هر گروه از igbt ها یک ترانزیستور bd136 هم دارد که در این دستگاه با سوختن igbt , یکی از این ترانزیستور سوخته بود که تعویض شد.
کلیه مقاومت ها و قطعات هر 4 گروه تست شد و کاملا متقارن میباشند.
بعد از تعویض قطعات دستگاه را روشم کردم و 13 ولت روی جای انبر ها ولتاژ داشتم که البته ولتاژ استندبای بود.
اما به محض زدن الکترود به قطعه کار یکی از igbt ها ترکید.
با توجه به اینکه کلیه قطعات را چک کرده بودم و کلیه مقاومت ها متقارن بود,مانده ام که دلیل ترکیدن igbt چیست؟
دوستان راهنمایی فرمایید.
