سلام دوستان یه سوال در مورد ایفون تابا

[abozar22]

خازن های کنارش را عوض کن

ممنون داداش خازنهاش رو عوض کردم تحویل مشتری دادم فعلا خوبه



[abozar22]

هم طبق گفته دوستان خازنهای کنارشو عوض کنید هم برد پاور رو چک کنید.

تشکر مهندس



[wolf-hound]

سلام.اگه این اسی تغذیه اتصالی داشته باشه و بعد تعویضباfr9801اتصالی نباشه یعنی چراغ قرمز آیفون روشن بشه ولی تصویر نداشته باشیم و پایه 6این ایسی طبق دیتا شیت خروجی ولتاژ نداشته باشه خرابی از همون ایسی هست؟



[behrooz40328]

سلام میتونی یک منبع ولتاژ 5ولت را که منفی به پایه دو و مثبت به پایه شش وصل کنی ببینی تصویر داری یا نه آی سی را از مدار خارج کن و دستی پنج ولت بده



[wolf-hound]

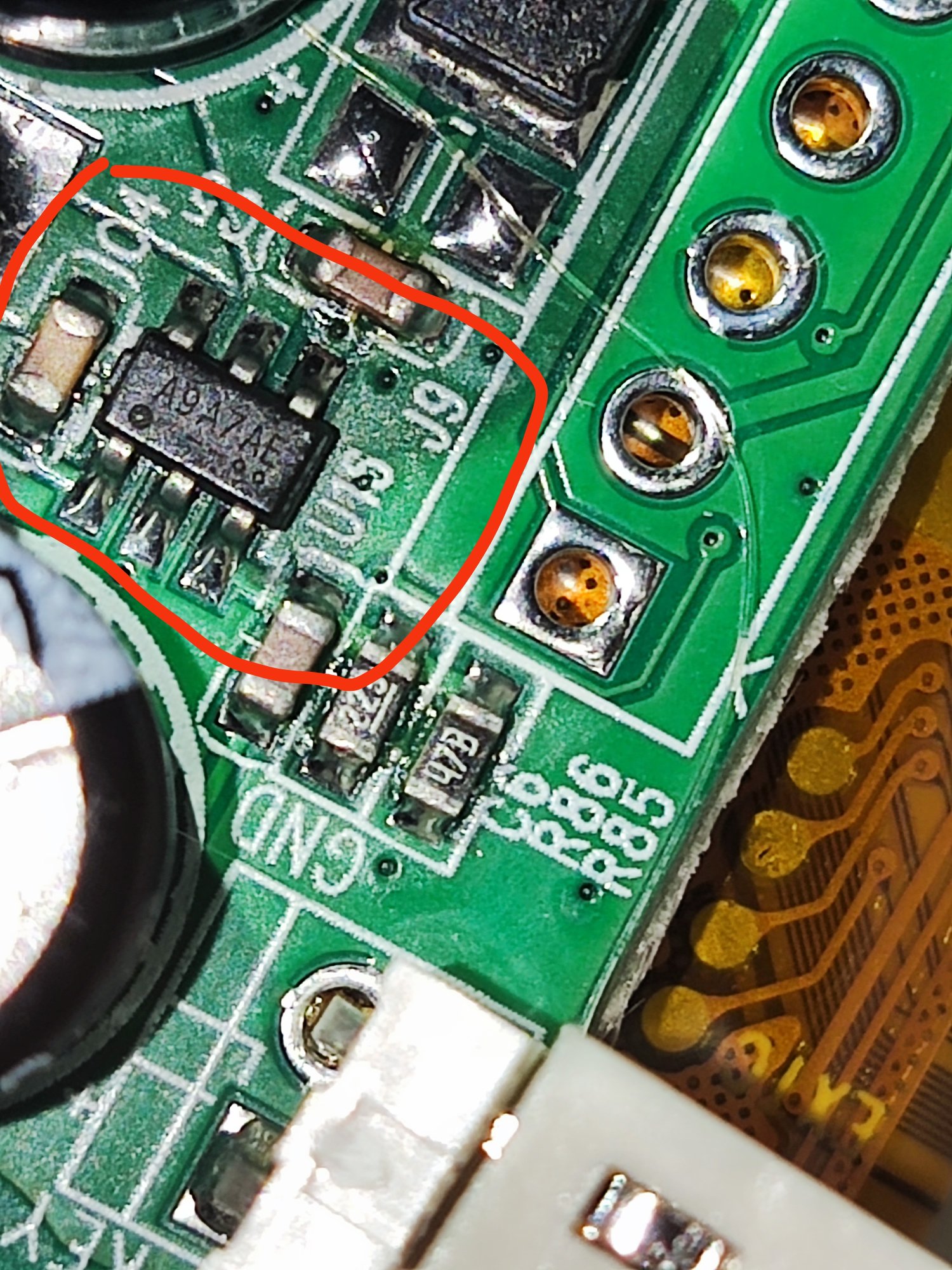

سلام ایسی برداشتم و به خازن 220میکرو 16ولت که به خروجی ایسی وصل هست توسط منبع تغذیه۵ولت دادم تصویر آمد.سوال اینجاست که ایسی اصلی خود برد روش نوشته شده بوA9A7AEکه نه تو اینترنت نه تو بازار پیدا نکردم و همه گفتن برای این مدل آیفون ایسی تغذیه fr9801باید بزاری که تهیه کردم و نصب کردم اتصالی برد بر طرف شد با تعویض ایسی ولی تصویر نداشتم و خروجی ایسی نداشتم ولی ورودی14ولت بهش می رسید .که یکی از فروشندگان ایسی fr9801گفت که باید مقدار سلف که تو خروجی هست طبق دیتا شیت این ایسی 4.7میکرهانری باشه وگرنه باعث سوختن ایسی میشه و متاسفا رو سلف کنار ایسی هیچ نوشته ی نداره که ببینم مقدار سلف چقدر هست.میخواستم ببینم کسی اطلاعاتی در این زمینه داره؟



[infoshinfo]

سلام

۱- پارت‌نامبر آیسی اصلی برد شما FR9885S6CTR یا به اختصار FR9885 است که با کد A9A معرفی شده.

ایسی برداشتم و به خازن 220میکرو 16ولت که به خروجی ایسی وصل هست توسط منبع تغذیه۵ولت دادم تصویر آمد.

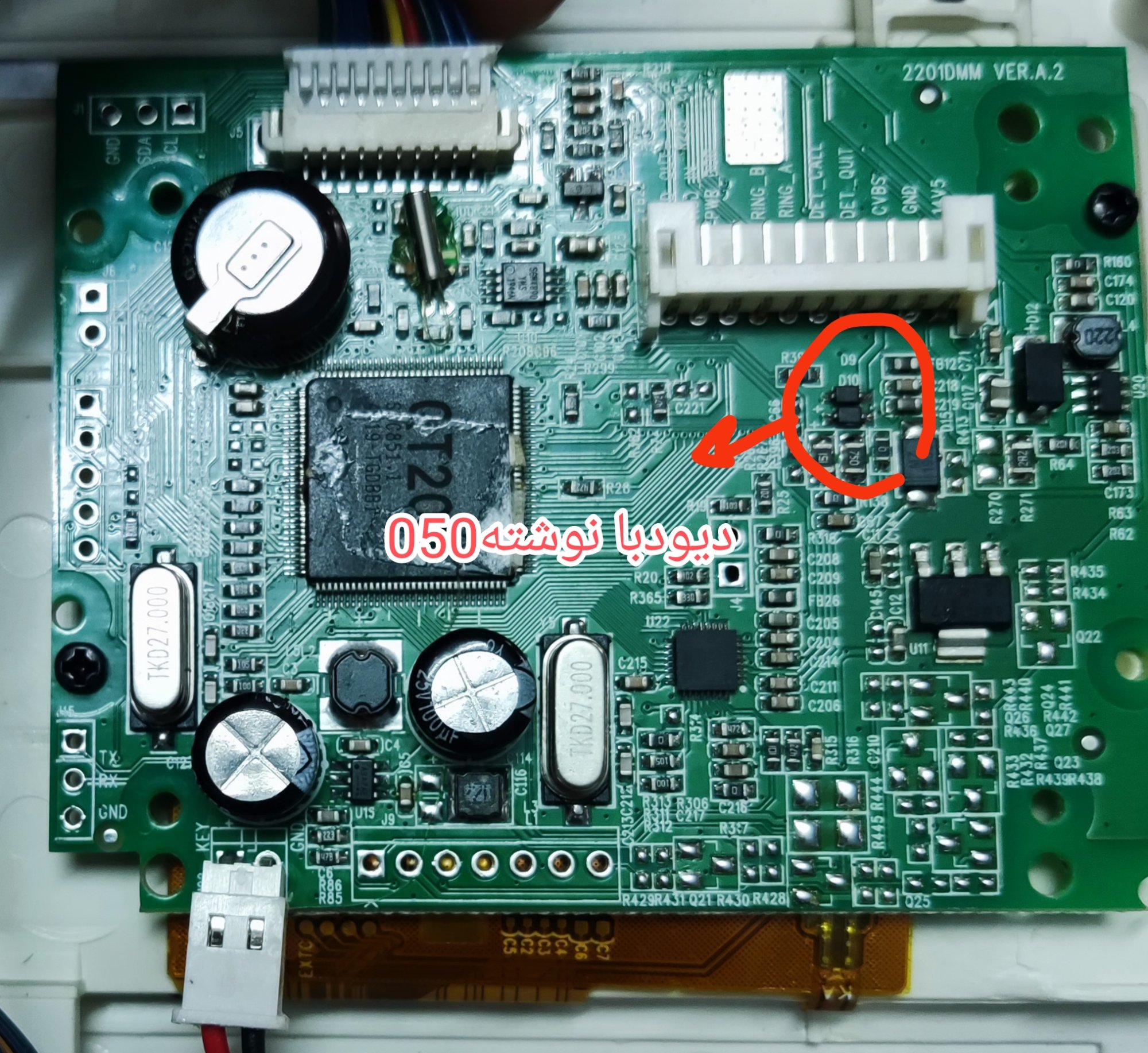

۲- تو تاپیک دیگه که در رابطه با همین آیفون زدید؛ تصویر زیر رو ارسال کردید:

طبق آنچه در این تصویر و البته تصویر همین تاپیک مشخص است؛ دو مقاومت فیدبک به ترتیب 223K به خروجی و 473K به GND متصل شده؛ لذا با توجه به اطلاعات ذکر شده در دیتاشیت آیسی FR9885 ، خروجی آیسی شما 0.88V یا به عبارت بهتر 0.9V است.
حال چطور شما 5V را بجای 0.9V وصل کرده و سیستم آسیبی ندیده و روشن شده؛ جای تعجب است؟

سوال اینجاست که ایسی اصلی خود برد روش نوشته شده بوA9A7AEکه نه تو اینترنت نه تو بازار پیدا نکردم و همه گفتن برای این مدل آیفون ایسی تغذیه fr9801باید بزاری که تهیه کردم

۳- بهتر است بجای آیسی مذکور، آیسی اصلی که در بازار موجود است را جایگزین کنید. اسکایتک و برخی فروشگاه‌های دیگر موجود دارند.

۴- پیشنهاد می‌شود برای دستیابی به نتیجه بهتر، از درج تاپیک‌های متعدد برای یک موضوع پرهیز فرمایید.

۵- دیتاشیت آیسی FR9885 ضمیمه شد.



[wolf-hound]

با تشکر از راهنمایی شما گفتم هم با منبع تغذیه و الان هم با ماژول DC-DC LM2596 کاهنده خروجی 1.23V-30V 3A که ولتاژ خروجی 5ولت تنظیم کردم و ورودی از خازن( 100میکرو25ولت )گرفتم.که البته سر خازن ولتاژ۱۴هست و به پایه خازن ۲۲۰ میکرو ولتاژ خروجی ماژول که ۵ولت هست دادم کارد می‌کنه و همچی اوکی هست.کلاایسی تغذیه آیفون تابا۱۰۴۰M خروجی ۵ولت باید باشه که به ایسی بک لایت بده.
