استاد مهربانم .یک سوالی داشتم خروجی ترانس فرکانس بالا هست و مولتی متر ها برای 50 هرتز طراحی شده اند. با مولتی متر نمیشه ac را اندازه گیری کرد.باید ac را به dc تبدیل کرد اندازه گیری میشود .

امیر سجاد عزیز سلام

با اجازه از استاد
خروجی ترانس به یک دیود بده و بعدش به خازن 1 میکرو 400 ولت اونوقت ولتاژ DC دو سر خازن را میتونی اندازه گیری کنی (این ولتاژ فقط برای اندازگیری هست).

با سپاس فراوان



[غزال]

استاد مهربانم .یک سوالی داشتم خروجی ترانس فرکانس بالا هست و مولتی متر ها برای 50 هرتز طراحی شده اند. با مولتی متر نمیشه ac را اندازه گیری کرد.باید ac را به dc تبدیل کرد اندازه گیری میشود .

درود
ضمن تشکر از علیرضای عزیز
اتفاقا درصدد اثبات همین مهم هستم تا سندی بشه که برای اندازه گیری ماکزیمم ولتاژ متناوب باید ولتاژ یکسو شده را اندازه گیری کنیم و خواهیم دید درحالیکه ولتاژ مستقیم بسیار بیشتر از ولتاژ متناوب است لذا نتیجه میگیریم ولتمترها بدرستی قادر به اندازه گیری ولتاژ فرکانس بالا نیستند و ولتاژ ناصحیح و فریبنده ای گزارش میکنن

لذاصرفا اثبات همین حقیقت مورد هدف بوده .

سپاس



[رحمت رجایی]

درود

در خصوص سوال
چرا از ۴ مقاومت سری ۱۸۰ کیلو بجای یک مقاومت ۷۲۰ کیلو استفاده کرده

راهنمایی:
در منبع تغذیه لامپ های روشنایی LED هم از این شیوه استفاده میشه و در مواردی بجای یک مقاومت از چند مقاومت استفاده میشه.
همچنین در تلویزیون LED و LCD

سپاس

سلام استاد بخاطر تحمل ولتاژ دو سر مقاومت اینکار و کرده که ولتاژ زیادی روی یک مقاومت نیوفته و تقسیم بشه ؟



[غزال]

سلام استاد بخاطر تحمل ولتاژ دو سر مقاومت اینکار و کرده که ولتاژ زیادی روی یک مقاومت نیوفته و تقسیم بشه ؟

درود

آفرین​

ازانجاکه مقاومت ها دارای مشخصه و محدودیت ولتاژ نیز هستند که کسی توجه نمیکنه لذا این محدودیت در مقام اجرا ظهور میکنه و من در اوایل فعالیتم در حرفه الکترونیک اولین بار در مونتاژ فرستنده لامپی دیدم که فاصله دو مداری که کاملا نسبت بهم عایق بودند با ولتاژ حدود ۶۰۰ ولت مانند اتصال کوتاه عمل میکرد و لذا طول مقاومت ها و فاصله دو پایه مقاومت ها در مشخصه حداکثر تحمل ولتاژ آنها نقش اساسی داره .

بخصوص در مقاومت های smd که طول کوچکی دارند این محدودیت نمایان تر میشه و لذا در راستای تقسیم ولتاژ که ولتاژ قابل تحملی به هر مقاومت اعمال بشه طراح نقشه بجای یک مقاومت ناگزیر به استفاده از ۴ مقاومت شده .

و اتفاقا این معضل و مشخصه مقاومت ها را در تاپیک معماها مطرح کردم و پس از مدت طولانی حل شد .

سپاس و تقدیر



[غزال]

درود

با توجه به اینکه جناب سجاد عزیز ، اسیلاتور مشابهی با ترانس ۱۲ ولت ساختند که خروجی فقط یک سیم پیچ داشت که بعنوان ورودی ترانس اسیلاتور استفاده کرد و لذا ناگزیر شد ۲۰ دور سیم مجزا برای فیدبک بپیچه و تونست دقیقا مشابه نقشه ولی فقط با
یک ترانس و
۲ مقاومت و
یک ترانزیستور
بسازه و طرز کار آنرا تجربه کنه.

اما اگه ترانس ۳ سر خروجی داشته باشیم که دو تا ۱۲ ولت یا دو تا ۶ ولت داره و ایزوله نیستند و سر مشترک دارند و طراحی را با محدودیت بیشتری مواجه میکنه و سخت تر میشه چگونه میتوانید همین اسیلاتور را بدون دستکاری ترانس و با استفاده از تحلیل بسازید ؟

سپاس



[امیر سجاد]



[غزال]

امیر سجاد;

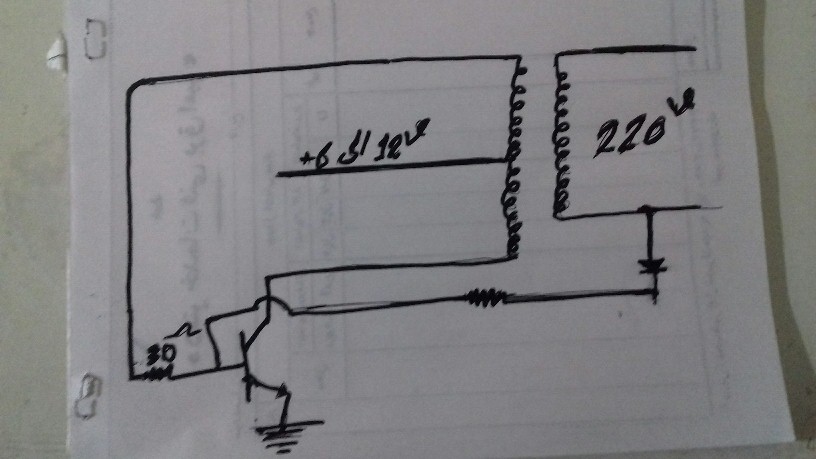

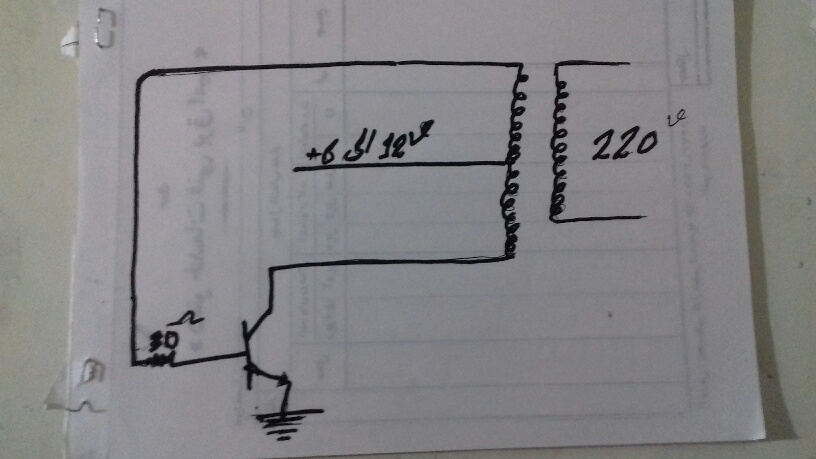

مشاهده فایل‌پیوست 162622مشاهده فایل‌پیوست 162624

درود

صرفنظر از اینکه ترانزیستور دوام نمیره و میسوزه اساسا نوسان هم نمیکنه.
کسی میدونه چرا با این نقشه نوسان نمیکنه ؟

سپاس



[امیر سجاد]

کسی میدونه چرا با این نقشه نوسان نمیکنه ؟

بله استاد مهربانم چون بیس ترانزیستور قطع و وصل کلکتور و امیتر نمیشه که تا تا ولتاژی در ترانس القا بشه.کلا در بیس ولتاژ است.



[غزال]

بله استاد مهربانم چون بیس ترانزیستور قطع و وصل کلکتور و امیتر نمیشه که تا تا ولتاژی در ترانس القا بشه.کلا در بیس ولتاژ است.

درود

هر چند مدار ساده ای هست اما بدون پیچیدگی هم نیست اما سادگی مدار ، امکان تست را تسهیل و تسریع میکنه.
لذا قبل از ارائه میتونی بسادگی تست کنی و اگه جواب گرفتی یا ابهامی پیش اومد مطرح کن.

موارد ضروری
۱- فیدبک مثبت
۲- بایاس مناسب

ارتباط ۲۲۰ ولت و بیس قابل توجیه نیست.
ضمنا نیاز به دیود نداره و شبیه اسیلاتوری که ساختی به
یک ترانس
یک یا دو مقاومت
و یک ترانزیستور
نیاز داره

سپاس



[امیر سجاد]

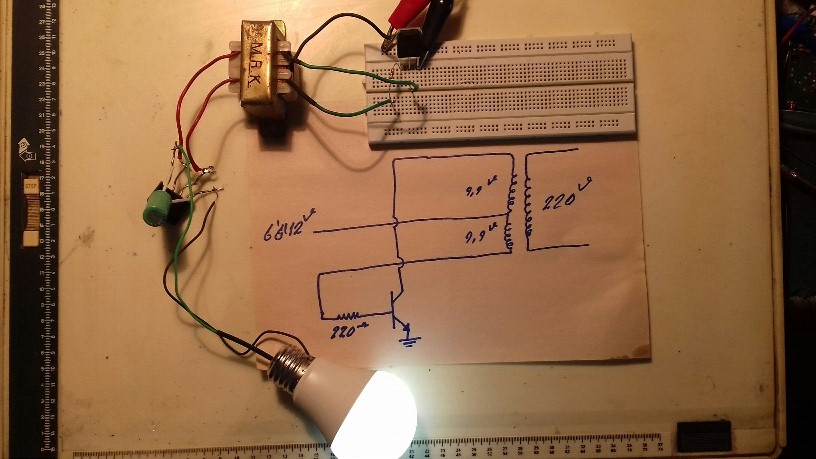

سلام استاد عزیزم ممنونم متشکرم
ولتاژ ورودی 6 ولت ولتاژ خروجی dc 70ولت
