ساخت یک هیتر دستی برای گرفتن لحیم سردی مادربرد

[ghoshiry]

پاسخ : مشکل در لحیم سردی گرفتن مادربرد

دوست عزیز از تمامی اطلاعاتی که قرار دادید تشکر میکنم



[amir99]

پاسخ : مشکل در لحیم سردی گرفتن مادربرد

درود!اول اینکه ابعاد30در45گرفتم فاصله المنتها از هم حدود6.5سانت 4 عددالمنت 800وات که جوری بهم وصل هستن که کل مصرف باز800واته بلندی لبه ها 5سانت هست یه توری میکشی تا مادربرد رو روی اون بزاری و اتلاف پایین بیاد المنهاکل مادربرد رو پوشش میدن
المنهاروکه روشن کردین مادربردرو روی اون بزارین که گرم بشه طوری که برد اونقدر داغ بشه که اگرانگشت بزارین احساس سوزش داشته باشه بهد هیتر رو روی 470بزارین چیپ رو یکدست حرارت بدین بعداز نهایت2دقیقه چیپ در میاد البته سالم و بدون داغی بیش ازحد

• :distrust:

سلام
دوست عزیز المنت ها رو چطوری به هم بستین که مصرفش 800 وات شده. اگه ممکنه نقشه ای یا راهنمایی کنید تا استفاده کنیم.
با تشکر



[Yek.Doost]

سلام
طبق عکس زیر

[hide]
از 4 طرف بهم مرتبط هستن
از اون طرف هم دو به دو مرتبط هستن که دو تا به فاز دو تا هم به نول
به همین راحتی






[/hide]
​



[amir99]

سلام
شما واقعا ادم خوبی هستی (پشتیبان)
من خیلی مدیون شما هستم. شما به نوعی هو شترق بنده هستی هر وقت کمک خواستم بلا فاصله ظاهر شدید و کمک کردین.
خدا به کارتون برکت بده.
واقعا ممنون



[nooshzad]

سلام دوستان عزیز
این هیتر رو من روی 800 وات امتحان کردم وجواب میده بیشتر ممکنه بردتون رو خراب کنه اگه گیرنمیارید میتونیدقویتراستفاده کنید ولی اون رو اتوماتیک کنید با یه سنسور که به مادربرد وصل میشه بعد که به دمای مورد نیازتون برسه قطع میشه اینم سخت نیست نیاز شد نقشه ای رو براتون میذارم البته سر فرصت. بستن اونم مثل همونه که اقای پشتیبان گذاشتن اون عکس هم اگرگویا نبود تا با سیرکت میکربراتون بذارم

•





[iran91]

آیا هیتر یا هوای گرم برای برداشتن آی سی های smd را هم میشه به صورت دستی بسازیم؟



[reza_476]

با سلام

نوشته اصلی توسط mster0072000
ببخشید منم یه چیزی تویه یوتیوب دیدیم بگم شاید به درد بخوره
طرف برد رو باز کرد داخل فویل آلومینیومی پبچید گذاشت داخل مایکرو فر 400 درجه بعد از 10 دقیقه برداشت و گذاشت رویه پرینتر و سالم کار میکرد.

​

ماکروفر یا ماکرو ویو نیست چون فویل فلزی و هر گونه فلز مدار به آن آسیب میرساند بلکه فر برقی المنت دار است.



[Yek.Doost]

آیا هیتر یا هوای گرم برای برداشتن آی سی های smd را هم میشه به صورت دستی بسازیم؟

دوست عزیز
من هم خودم دنبال راه حل این مسئله هستم ولی نه به این صورت

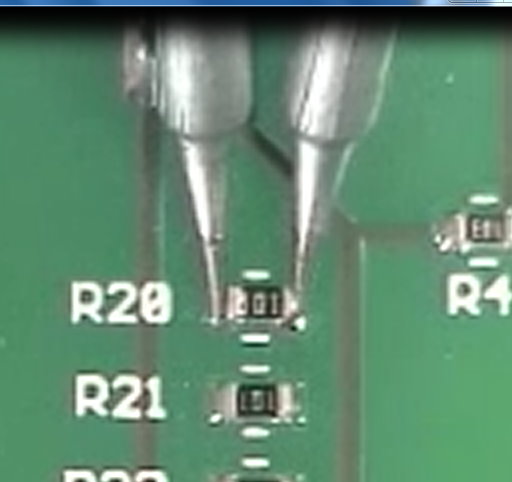

نیاز به یک هویه دو نوک هست
خیلی راحت و با تمام تمیزکاری خیلی بالا قطعات smd رو میشه در اورد
خازن ها و ایسی های هشت پایه و... هم میشه جاسازی کرد
تا الان چند جا زنگ زدم . چنین چیزی نداشتن . اگه هم داشتن قیمت های خیلی بالایی میدادن
دوست عزیز شما یه موضوع جدید باز کن
تا دوستان راهنمایی بکنن
​



[nooshzad]

سلام وخسته نباشید
اگه هرقطعه ایی بخایید بردارید به غیراز چیپ که حرارت بیشتری بخواد با همون هیترتون میشه بردارید میخواد 300پایه داشته باشه یادوپایه فقط فلکس بریزید که لحیم کاریتون هم زیبا دربیاد هم خوب بگیره همون هیترو پنس یا وکیوم پیک کافیه



[Mousavi mm]

با تشکر از تمامی بچه ها
آقای پشتیبان منظور شما از مثبت و منفی همون فاز و نول هست؟
یا؟؟؟
