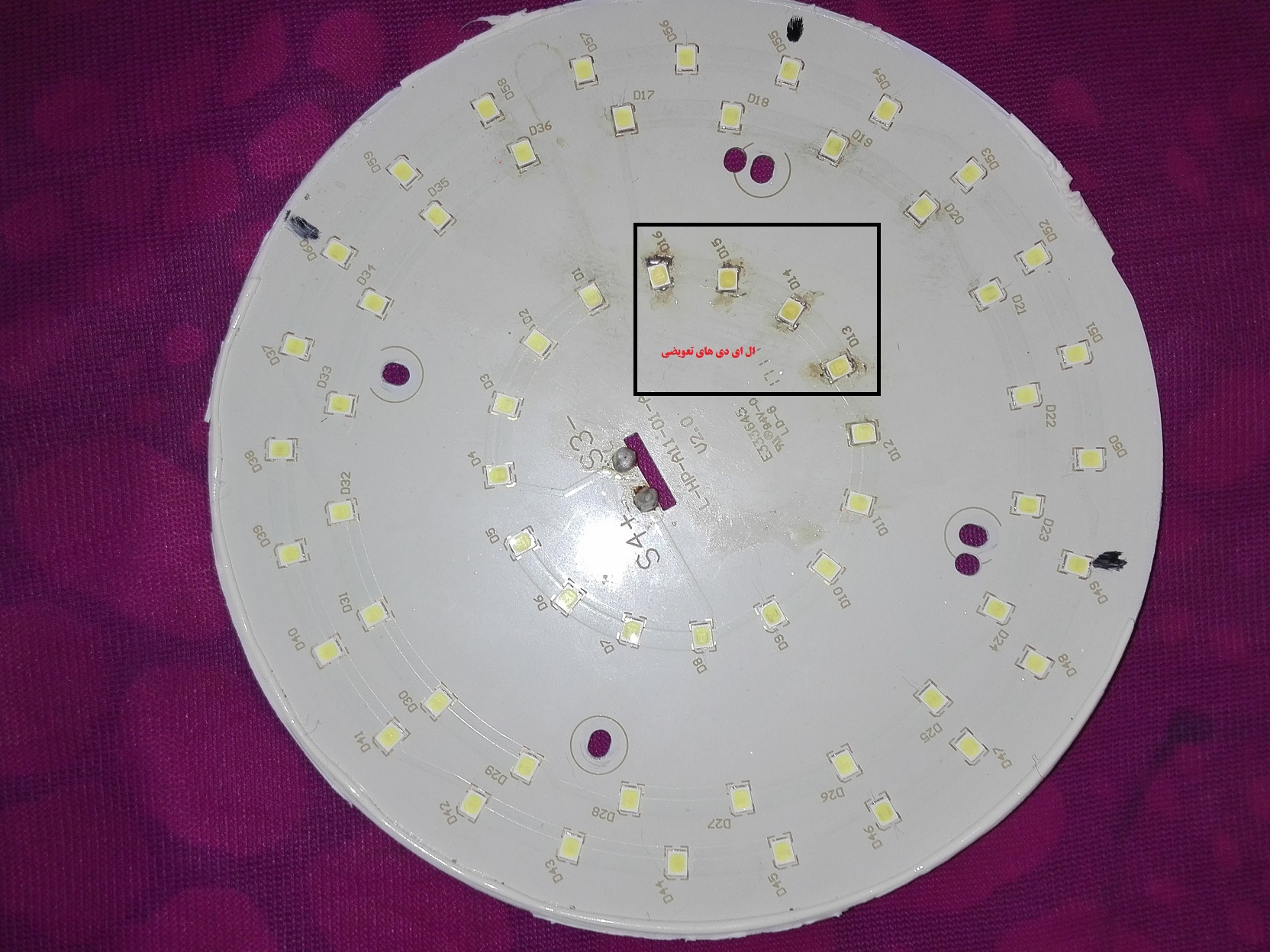

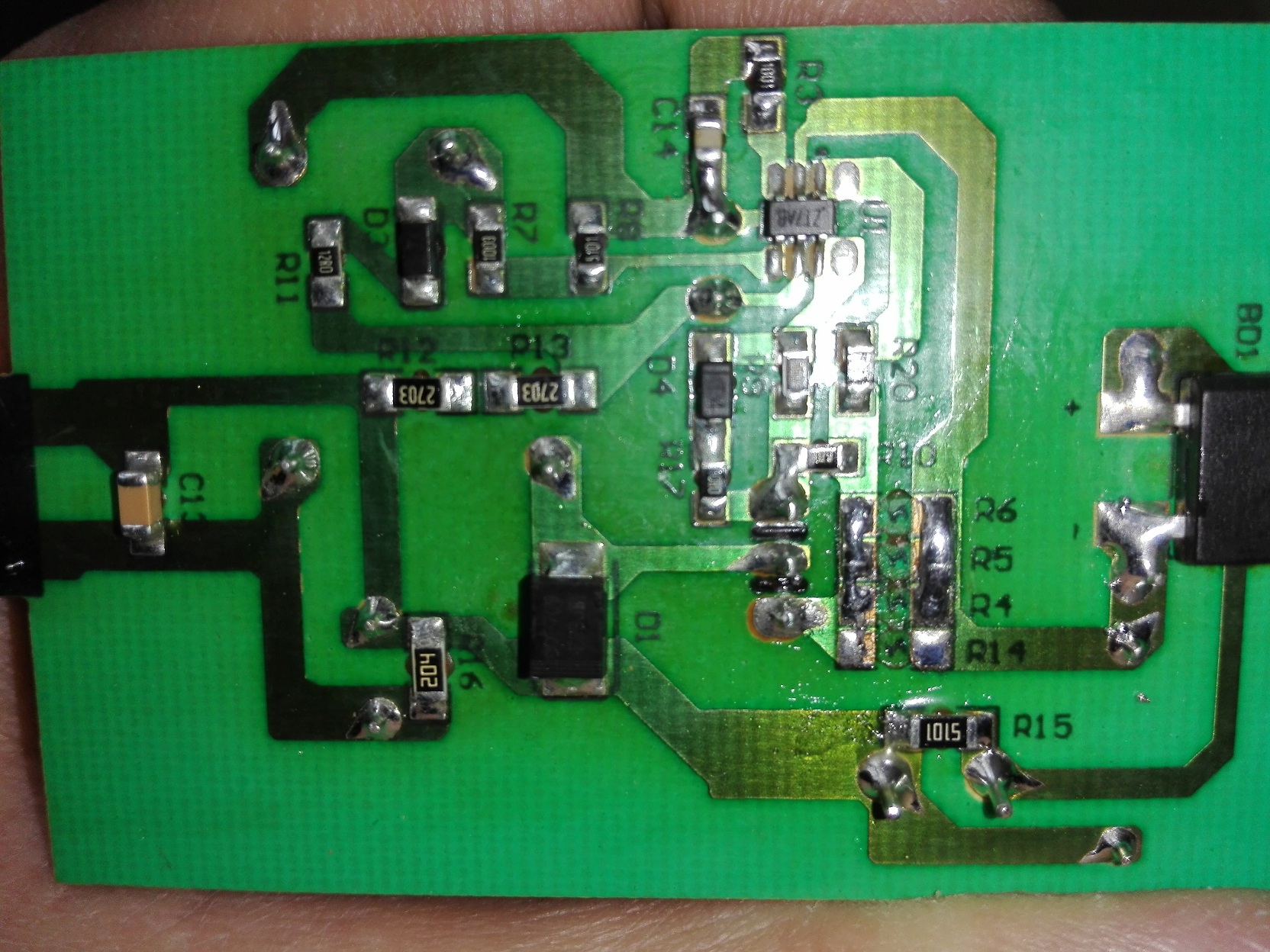

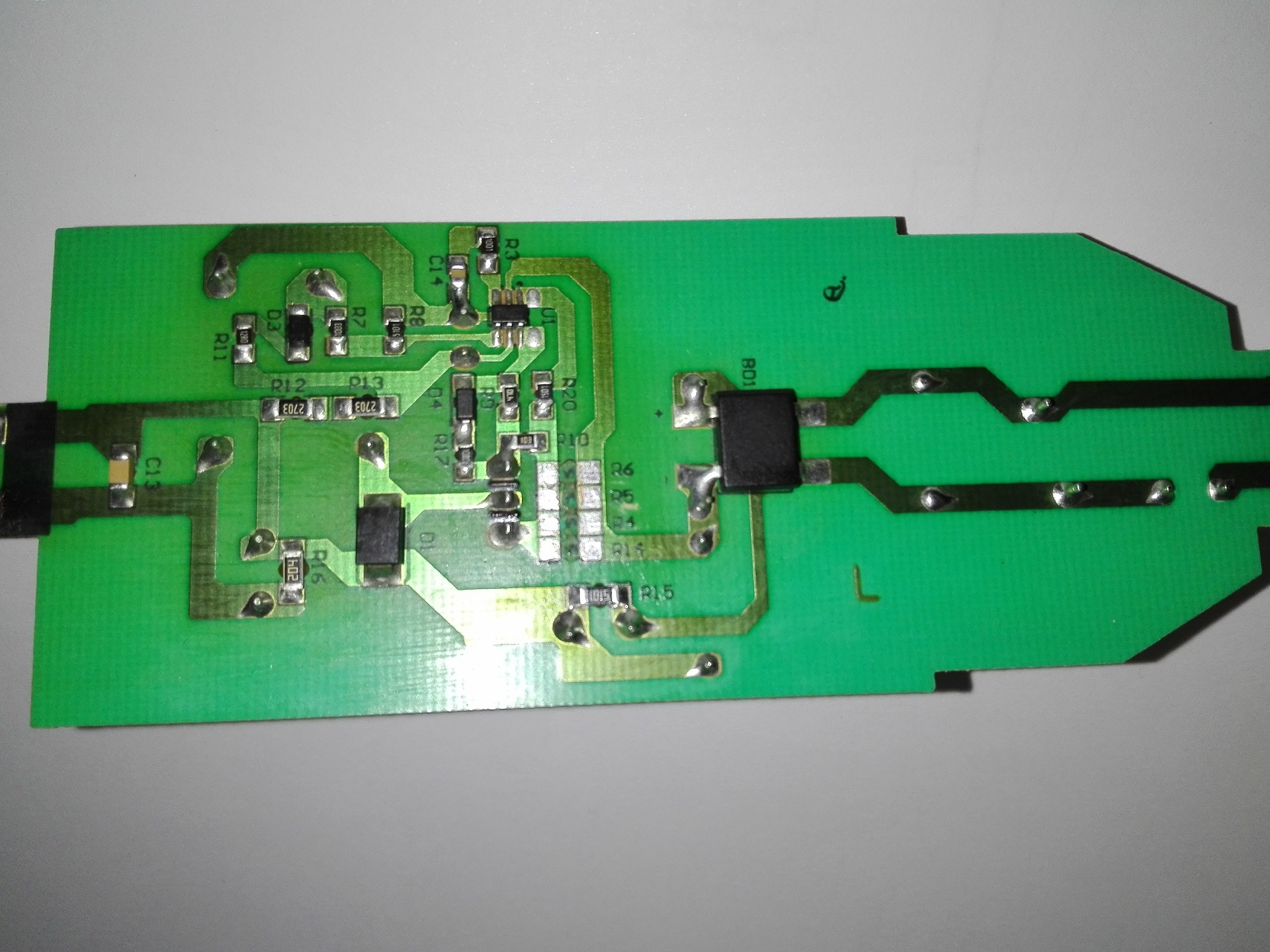

با سلام خدمت دوستان محترم.استاد غزال بزرگوار در تاپیکی روش ابدی کردن عمر لامپهای ال ای دی رو آموزش دادن.لامپ مورد نظر بنده طبق تصویر ارسالی دارای 4 عدد مقاومت موازی اهم پایین هست که با کاهش یا افزایش این مقاومتها هیچ تغییری در ولتاژ خروجی ایجاد نمیشه.تعداد ال ای دی ها 60 عدد هست که به صورت 15 دسته 4 تایی با هم سری شدند(هر 4 ال ای دی با هم موازی شدند).ولتاژ کاری ال ای دی ها 9 ولت هست که میبایست درایور ولتاژ 135 ولت رو تولید کنه.لامپ وقتی به دستم رسید سوخته بود.با بررسی مشخص شد که یک د(R4 و R5 و R6 و R14)سته 4 تایی قطع شده که با تعویض آنها ، الان کل ال ای دی ها روشن میشه.ولی نکته مهم ولتاژ خروجی درایور هست که 209 ولت شده و اگه الان درایور رو متصل کنیم لامپ در مدت کوتاهی خواهد سوخت(این مورد را قبلا تجربه کردم).ولتاژ مذکور نیز تحت هیچ شرایطی پایین نیومد و یا بنده در جایی مرتکب اشتباه شدم.مقاومتهای R4 و R5 و R6 مقدارشان 1R50 هست و مقاومت R14 مقدارش 1R91 هست که از روی برد جدا شدن.از استاد غزال محترم استدعا دارم در صورت امکان و داشتن فرصت مدار رو بررسی بفرماین.عذر میخوام طولانی شد
