مشکل: روشن نشدن پاور +GP380A-HE

[yass7216]

سلام براتون از آی سی و برد عکس گرفتم



[electronium]

سلام براتون از آی سی و برد عکس گرفتم

پایه 7 و 2 ایسی 8 پایه چنده ولته؟
و خازن کوچیک کنار ایسی چند ولته؟
خازن ورودی چند ولت ثابت داری؟



[yass7216]

خازن بزرگ 294 ولت (با اتصال به لامپ سری)
خازن کوچک کنار آی سی 10 میکرو 50 ولت هست
ولتاژ پایه های آی سی رو چطوری باید بگیرم ؟



[electronium]

ولتاژاهای اندازه گیری شده رو بگید



[yass7216]

خازن بزرگ 294 ولت
خازن کوچک کنار آی سی 4.49 ولت
ولتاژ پایه های آی سی رو هم نمیدونم چطوری باید بگیرم



[hoss_bakh]

با سلام و عرض ادب خدمت اساتید محترم
قبل از هر چیزی بگم که بنده مبتدی و در ابتدای راه الکترونیک هستم و خیلی این رشته رو دوستدارم.
بنده یه پاور گرین مدل +GP380A-HE دارم که وقتی روشن میکنم یه لحظه تستر روشن میشه و دیگه خاموش میشه
البته از این پاور 3 عدد دارم که دقیقاً هر سه عدد مشکلشون همین هست
حتی یکی از پاورها رو تمام قطعات مهمشو اعم از دیودهای شاتکی و ترانزیستور و ترانس و خازن های ورودی و خروجی و پل دیود و اوپتیکوپلر و ... رو با نمونه مشابه همین پاور که سالم هست رو تعویض کردم ولی باز هم وقتی به لامپ تست میزنم یه لحظه لامپ روشن میشه و بعدش خاموش میشه
توی یکی از تاپیک ها یکی از دوستان برای مدل 380 معمولی همین مشکل رو داشت که ایشون با اتصال پایه های 2 و 3 آی سی پاورشون روشن میشد و به گفته خودشون بعد از تعویض خازن های خروجی 10 ولت با 16 ولت مشکلشون حل شد.
بنده هم همین تست رو روی همین پاور انجام دادم یعنی پایه های 2 و 3 آی سی رو اتصال دادم پاور روشن میشه و روی تستر تمامی ولتاژها درسته به غیر از ولتاژ 3.3 که 3.6 و بعضاً 3.5 نشون میشده . PG (پاور گود) هم عدد 0 چشمک زن رو نشون میده.
از 3 تا پاور 2 تاشون ولتاژ 3.3 و پاور گود مشکل داره بعد از اتصال پایه های 2 و 3 آی سی ولی پاوری که تمامی قطعاتشو عوض کردم ولتاژ 3.3 درسته ولی پاور گود باز هم 0 چشمک زن هست
درست 1 ماهه روی این پاور ها دارم کار میکنم دیگه مخم کار نمیکنه
خیلی بزرگواری می کنید اگه راهنمایی بفرمایید. خیلی ممنونم از تمامی دوستان

درود دوست عزیز

دقیقاً 3 سال پیش چند ماهی رو این سری پاور کلی وقت گذاشتم و مثل شما فکرم بشدت درگیر بود

که با راهنمایی های دوستان آخر نتیجه گرفتم (اون پستی رو هم که میگین با تعویض خازن های 16 بجای 10 ولتی درست شده بود بنده زده بودم که متاسفانه مشکل لحظه ای درست شده بود

و بنده از روی ذوق زدگی متوجه مشکل اصل نشده بودم)

مشکل اینسری پاورها اکثرا بخاطر همون ولتاژ خط 3.3 هست که با تعویض

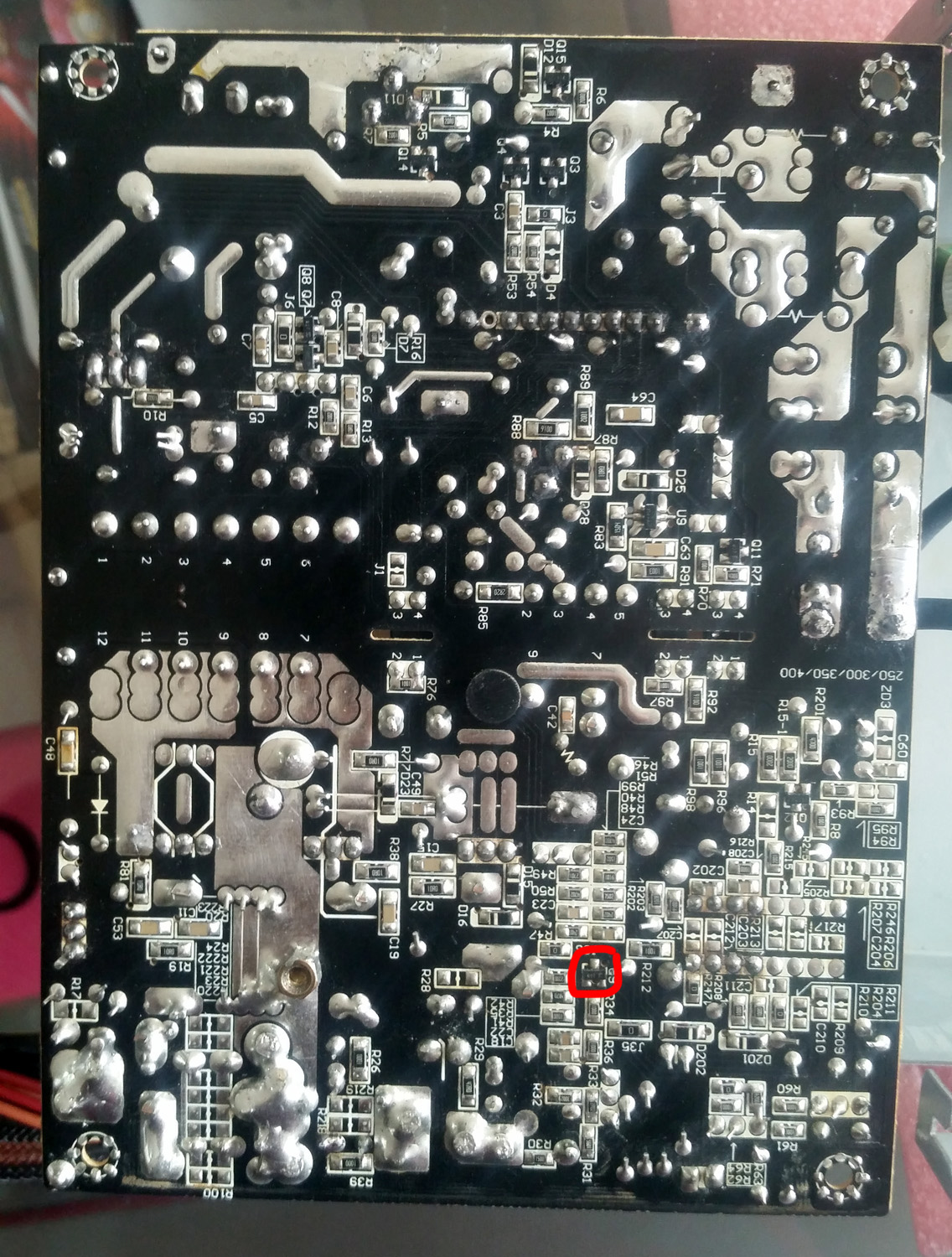

[hide]ترانزیستور smd که توی عکس مشخص کردم درست میشه شما هم اول این قطعه رو از روی پاور سالم دربیارید و پاورهای خراب رو تست کنید

اگر جواب گرفتید آدرس و لینک خرید رو میزارم براتون


[/hide]
موفق و پیروز باشید



[yass7216]

قبل از هر چیز جا داره از شما و دوست عزیزم که دارین کمک میکنین تشکر کنم
بنده مدل پاورم با شما فرق میکنه برای همین از پشت برد قیمت سرد پاور یه عکس گرفتم.
پشت پاور قسمت سرد از اون ترانزیستورهایی که توی عکس خودتون نشون دادین روی برد پاور بنده 3 تا هست که با کادر زرد رنگ مشخص کردم لطف میکنید بگید کدوم ترانزیستور هست ؟
ارادتمند



[hoss_bakh]

قبل از هر چیز جا داره از شما و دوست عزیزم که دارین کمک میکنین تشکر کنم
بنده مدل پاورم با شما فرق میکنه برای همین از پشت برد قیمت سرد پاور یه عکس گرفتم.
پشت پاور قسمت سرد از اون ترانزیستورهایی که توی عکس خودتون نشون دادین روی برد پاور بنده 3 تا هست که با کادر زرد رنگ مشخص کردم لطف میکنید بگید کدوم ترانزیستور هست ؟
ارادتمند

اول اونیکه به خروجی پاور و خط 3.3 نزدیکتره رو عوض کن اگه نتیجه نگرفتی برو سراغ بعدی



[yass7216]

سپاس
2تا از3 تا پاور تنها با لحیم مجدد 2 تا از ترانزیستورهای smd که پشت برد در قسمت سرد و خط 3.3 قرار داشت درست شد ولی بعد اینکه پاور روشن میشه توی تستر قسمت پاور گود 190 ولت رو نشون میده به صورت چشمک زن . خازن بزرگ رو هم عوض کردم ولی بازم چشمک میزنه
نکته دوم اینکه برای پاور سوم هنوز مشکل داره یعنی حتی با لحیم مجدد اون ترانزیستورهای smd و تعویض تمام خازنهای خط 3.3 باز هم پاور روشن نمیشه و تنها وقتی پایه های 2و 3 آی سی رو به هم اتصال میدم پاور روشن میشه ولی توی تستر ولتاژ 3.3 رو 3.6 نشون میده
گفتم این توضیحات رو بدم شاید کمکی جهت رفع مشکل این مدل پاور به استادان خودم کرده باشم
ممنون میشم اگه کسی نظر یا راه حلی داره ارائه بده . ارادتمندم



[hoss_bakh]

سپاس
2تا از3 تا پاور تنها با لحیم مجدد 2 تا از ترانزیستورهای smd که پشت برد در قسمت سرد و خط 3.3 قرار داشت درست شد ولی بعد اینکه پاور روشن میشه توی تستر قسمت پاور گود 190 ولت رو نشون میده به صورت چشمک زن . خازن بزرگ رو هم عوض کردم ولی بازم چشمک میزنه
نکته دوم اینکه برای پاور سوم هنوز مشکل داره یعنی حتی با لحیم مجدد اون ترانزیستورهای smd و تعویض تمام خازنهای خط 3.3 باز هم پاور روشن نمیشه و تنها وقتی پایه های 2و 3 آی سی رو به هم اتصال میدم پاور روشن میشه ولی توی تستر ولتاژ 3.3 رو 3.6 نشون میده
گفتم این توضیحات رو بدم شاید کمکی جهت رفع مشکل این مدل پاور به استادان خودم کرده باشم
ممنون میشم اگه کسی نظر یا راه حلی داره ارائه بده . ارادتمندم

دوست عزیز با لحیم مجدد مشکلت حل نمیشه

فقط بخاطر اینکه پایه ها بهم دیگه اتصال کوتاه شدن پاور روشن شده و با جریان کشی از خط 3.3 دوباره پاور پروتکت میکنه

حتی برای تست روشن شدن پاور میتونی قبل از روشن کرده پاور پایه های این ترانزیستور رو دوتا دوتا به هم دیگه اتصال بدی و پاور روشن میشه

ولی مشکل شما همچنان پابرجا خواهد بود

و نکته بعدی اینکه گفتی یه پاور سالم از همین مدل داری ترانزیستورهای اون رو با این جابجا کن و تست بگیر
