مشکل: روشن نشدن پاور گرین GP1030B

[AMD]

اون ورودی برق رو اشتباه نزنید . دوباره ایسی میسوزه . شما روی خازنهای ورودی ولتاژ دارید ؟



[karimnezhad]

L سیم قرمزه - N مشکی دیگه درسته؟



[A.R.T]

با درود
این تاپیک عجب داستانی شد

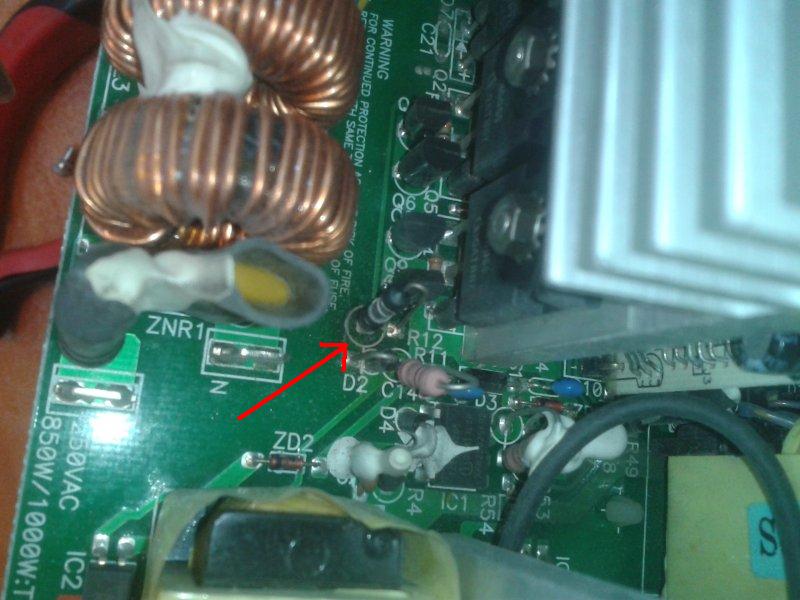

در عکس مذکور کاملا مشهود هست که مقاومت R12 سوخته
ضمنا طولانی شدن تاپیک بخاطر اینکه که اصولی پیش نرفتید
اگر از ولتاژگیری شروع می کردید زودتر به نتیجه می رسدید





​



[karimnezhad]

سلاخدمت استاد عزیز A.R.T.کاملا حق رو به شما میدم همونطور که گفتم من هم دنبال منبع برای آموزش اصولی مباحث تعمیرات هستم.
البته شاید جزو تنها نکاتی مه بنده مشکل رو پیدا کردم همون مقاومت است که با یک مقاومت 1K تعویض شضد بعلاوه IC 8 پایه کناری ولی همچنان مشکل پا برجاست.
شما اگر ولتاژ گیری از جای خاصی رو برای پیشرفت ایم موضوع پیشنهاد میدید انجام بدم.



[karimnezhad]

من طبق عکسی که تو نت دیدم مثل اینکه سیم برق ورودی AC رو استباه زده بودم.L مشکی بود N قرمز.حالا بخاطر این مشکلی پیش میاد؟آخه جناب AMD.POWER گفتن اون آی سی 8 پایه میسوزه.ولی ظاهری که مشکلی نداره و با روشن کردن پاور هم نه صدا نه بو چیزی نیومد مبنی بر سوختن چیزی.
ضمنا خازن های بزرگ هم ولتاژ دارن (~300)



[A.R.T]

من تاپیکها را تا حدود کمی خوندم
شما هم باید زمانی یقین پیدا کنید که قطعه ای سوخته که دلیل کافی داشته باشید
وقتی که قطعه زیر دست دوستان نیست کمی مشکل هست راهنمایی کردن
اون ایسی 8 پایه نمیشه به این راحتی تشخصی داد که سوخته
شاید بخاطر همین موارد هم تاپیک طولانی شده
اگر تا خازن های بزرگ ولتاژ د ارید برید سروقت ترانزیستور های روی هیت سینک اول
اینجوری میشه پله پله جلو رفت تا به نتیجه رسید


​



[karimnezhad]

سلام دوباره خدمت اساتید.

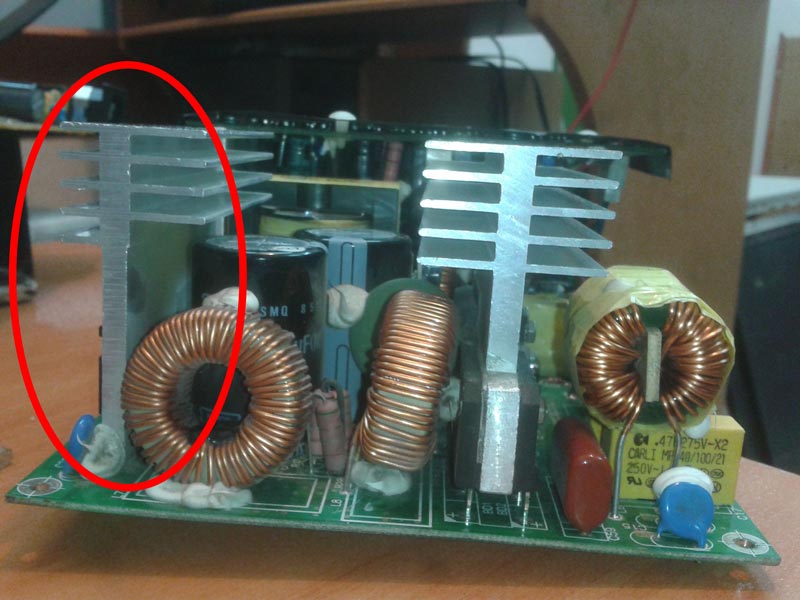

همونطور کهه گفته بودم این پاور روی خازن های بزرگ ولتاژ داره.فیوز اصلی سالم است.سیم استندبای مشکی 5 ولت داره ولی اصلا روشن نمیشه.فت ها و دیودهای تیغه ای که تو عکس علامت زدم همگی خارج از مدار تست شدن و سالم هستن.با این اوصاف بنظر شما مشکل از کدام قسمت است و چه جاهای دیگه ای نیاز به تست دارد؟



[AMD]

ایسی سویچینگ رو عوض کردید ؟



[karimnezhad]

اگه همون 8 پایه منظورتونه بله عوض کردم.البته بگم بعدش فک کنم سیم مشکی و قرمز ورودی و جابه جا زدم(براساس عکسی که بعدا دیم تو نت).



[AMD]

اگه همون 8 پایه منظورتونه بله عوض کردم.البته بگم بعدش فک کنم سیم مشکی و قرمز ورودی و جابه جا زدم(براساس عکسی که بعدا دیم تو نت).

بر اساس دیتاشیت پایه هاش رو ولتاژ گیری کنید . احتمالا همین ایسی هست . که سوئیچ نمیشه .
