سوال: روشن نشدن لپ تاپ Lenovo G500

[reza.93]

سلام
ممنون از شما دوبزرگوار که همراهی میکنید این حقیر را
سی پی یو خودشو وقتی داخل مدار بود کل +B اتصالی به وجود میامد ولی وقتی ازمدار خارج میشد این اتصالی ازبین میرفت تاآخرین بارم درست بود که خاموش کردم
یه برد لپ تاپ ایسوس داشتم که سی پی یو این بهش میخورد سی پی یو روش تست کردم سی پی یو خودشم درسته روی برد دیگه تصویرم داد
بعد سی پی یو جدیدو گذاشتم روی برد و قبل از استارت کردن برد ازنظر اهمی تست کردم سی پی یو جدیدم اتصالی نشون میده درمداره +B

سلام
خواهش میکنم
یکبار خدمتت عرض کردم به این دلیل که مقاومت درونی سی پی یو پایینه اتصال کوتاه نشون میده مگر اینکه اتصال کوتاه کامل باشه یعنی 0 اهم
سی پی یو کامپیوتر شخصی هم همینطوره
الان شما باید Power sequence رو بررسی کنید شماتیک هم که دارید
ولتاژ هسته رو چک کنید و ...
الان که روشن میشه تصویر نمیده وقت ولتاژ گیری هست.
موفق باشید



[سای را]

درود مهندس جان تا سی پی یو میزارم روی مدار اتصال کوتاه صفر میشه مداره +B روشن نمیشه برد سی پی یو که برمیدارم اتصال کوتا ازبین میره
اصلا استارت نمیخوره من خیال کردم سی پی یو سوخته که اونم سالمه روی برد دیگر تست شد تصویرم داد



[reza.93]

ماسفت های فاز سی پی یو رو چک کردی که دوباره اتصالی کردن یا خیر ؟



[سای را]

سی پی یو که نصب میکنم همه اتصالی نشون میدن صفر برکه میدارم فقط PQ901 و PQ902 اتصالی نشون میدن ازبرد که هردو برداشتم سالم هستن ولی اهم گیری جای پایه هاشون اتصالی نشون میده



[سای را]

سلام روزتون بخیر عزیزان گل
pL803خارج ازمدار
pl901خارج ازمدار
PQ901خارج ازمدار
PL902خارج ازمدار
PR956خارج ازمدار
جای پایه هایSوD ماسفت PQ903اتصالی بوق از هردوسمت روی برد و 8 اهم بازم ازهردوسمت نشون میده
ممنون میشم اگرراهنمایی کنید



[reza.93]

سلام روزتون بخیر عزیزان گل
pL803خارج ازمدار
pl901خارج ازمدار
PQ901خارج ازمدار
PL902خارج ازمدار
PR956خارج ازمدار
جای پایه هایSوD ماسفت PQ903اتصالی بوق از هردوسمت روی برد و 8 اهم بازم ازهردوسمت نشون میده
ممنون میشم اگرراهنمایی کنید

سلام
pq903 که یک سمتش گراند هست و هیچ ولی با توجه به اینکه سلف خروجی رو برداشتی احتمالا pu901 شورت شده
اون رو بردار و تست کن
لحیم خازنهایی هم که قبلا برداشتی رو تست کن که اشتباها اتصالی نکرده باشن



[سای را]

درود
pq901برداشتم و خازنهارم چک کردم حل نگردید:sadwalk:



[ali m.g]

سی پی یو که نصب میکنم همه اتصالی نشون میدن صفر برکه میدارم فقط PQ901 و PQ902 اتصالی نشون میدن ازبرد که هردو برداشتم سالم هستن ولی اهم گیری جای پایه هاشون اتصالی نشون میده

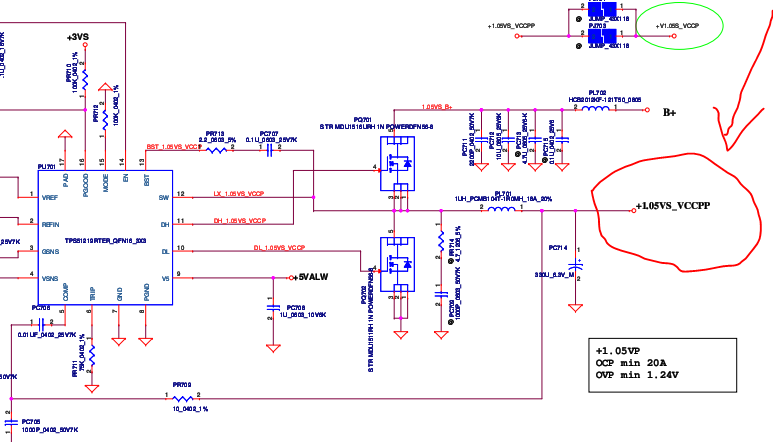

تو تایپک های آخری به ولتاژ هسته که مهندس هم (آقارضا) اشاره کردند و مشکل دما و شورتی که میگفتید (که یکبار هم اشاره کردم تایپک های 94 و100) مخصوصا بعد از نصب cpu شورتی ها بیشتر میشه . ص 52 میکنترل pu701 به بعد رو تا پایه های cpu بررسی کنید ونتیجه رو اعلام کنید



[reza.93]

درود
pq901برداشتم و خازنهارم چک کردم حل نگردید:sadwalk:

عرض کردم PU901 نه PQ901



[سای را]

مهندس جان بنظرخودمم باید از pu901باشه چون تو پستهای قبل هم گفتم زمانی که لپ تاپ باز کردم این ای سی روی پایه هاش آبخوردگی داشت
در مادربردهای پی سی خیلی هاشون بعداز اینکه ماسفت ها سی پی یو تعویض می کردم ولی بازم داغ می کردن با تعویض این ای سی درست میشد
ولی اینو نداشتم که تعویض کنم حالا از مدار خارجش می کنم تست می کنم
