مشکل: روشن نشدن لپ تاپ acer E1-571G

[shadow_tanha]

سلام خواهش میکنم

جاهایی که لحیم کاری کردی رو خوب بررسی کن که درست اتصال داشته باشه (بخصوص پکیج های QFN) و برد رو هم با مخلوط تینر و الکل بشور و بافرچه بکش تا تمیز بشه.
تست کن درست نشد ولتاژ گیری کن( توی صفحه 3 شماتیک تمام ریل ها هستن یکی یکی بررسی کن و تست پوینت ها رو پیدا کن و به ترتیب ولتاژ گیری کن)

بایوس بزن و در صورت نیاز ME region هم انجام بده. ( حتما از بایوس فعلی بکاپ بگیر)

سلام . ممنون .

دیروز دوباره لپ تاپ چند ثانیه تصویر میداد ( لوگوی ایسر رو نشون میداد و صفحه ی بوت رو نشون میداد ، اما بعدش تصویر یا خط خطی میشد یا مثلا یک رنگ میشد ، سبز یا آبی)

برد رو شستشو دادم تا صبح موند ، امروز هم چند بار مثل دیروز شد ، بعدش دیگه روشن نمیشه .

پایه ی ورودی pu5 ،ولتاژ ندارم .

برد هم اصلا آمپر نمیکشه ، اتصالی نداره .



[reza.93]

سلام . ممنون .

دیروز دوباره لپ تاپ چند ثانیه تصویر میداد ( لوگوی ایسر رو نشون میداد و صفحه ی بوت رو نشون میداد ، اما بعدش تصویر یا خط خطی میشد یا مثلا یک رنگ میشد ، سبز یا آبی)

برد رو شستشو دادم تا صبح موند ، امروز هم چند بار مثل دیروز شد ، بعدش دیگه روشن نمیشه .

پایه ی ورودی pu5 ،ولتاژ ندارم .

برد هم اصلا آمپر نمیکشه ، اتصالی نداره .

اگر منظورت از پایه ورودی پایه 16 هست ( VIN) که لپ تاپ کلا نباید روشن بشه چون پایه 16 به B+ وصله
شما چک کن در این حالت آیا 3VALWP و 5VALWP رو داری یا خیر چون اگر این ولتاژ ها ساخته میشن PU5 سالمه
در مورد مشکل تصویر هم احتمال داره کابل تصویرت ایراد داشته باشه اونو بررسی کن یا با پورت VGA امتحان کن.



[shadow_tanha]

اگر منظورت از پایه ورودی پایه 16 هست ( VIN) که لپ تاپ کلا نباید روشن بشه چون پایه 16 به B+ وصله
شما چک کن در این حالت آیا 3VALWP و 5VALWP رو داری یا خیر چون اگر این ولتاژ ها ساخته میشن PU5 سالمه
در مورد مشکل تصویر هم احتمال داره کابل تصویرت ایراد داشته باشه اونو بررسی کن یا با پورت VGA امتحان کن.

بعضی وقتها که روشن نمیشه ، سر پایه 16 ولتاژ نداره .

در مورد تصویر هم کابل فلت سالم هست و از پورت VGA خروجی نداره .

در حال حاضر دوباره خازن pc316 سوخت که توی چند پست قبل گفتم و تعویض کردم ، لپ تاپ درست شد . ( توی عکس مشخص کردم )

نکته اینکه در هنگام خاموش شدن ناگهانی یا روشن کردن یه صدای تق میاد ( هارد هم وصل نیست )



[reza.93]

بعضی وقتها که روشن نمیشه ، سر پایه 16 ولتاژ نداره .

در مورد تصویر هم کابل فلت سالم هست و از پورت VGA خروجی نداره .

در حال حاضر دوباره خازن pc177 سوخت که توی چند پست قبل گفتم و تعویض کردم ، لپ تاپ درست شد . ( توی عکس مشخص کردم )

نکته اینکه در هنگام خاموش شدن ناگهانی یا روشن کردن یه صدای تق میاد ( هارد هم وصل نیست )

عجیبه که دوباره همون سوخته چون سه تا 10 میکروفارادی دیگه هم باش موازی هستن
شاید خازنی که گذاشتی مناسب 19v نبوده و مثلا ولتاژش 16v بوده. جاش رو خالی بذار تست کن
در مورد صدا هم ممکنه از شارژر باشه یا یکی از خازنهای جامد نشتی داشته باشه.



[shadow_tanha]

عجیبه که دوباره همون سوخته چون سه تا 10 میکروفارادی دیگه هم باش موازی هستن
شاید خازنی که گذاشتی مناسب 19v نبوده و مثلا ولتاژش 16v بوده. جاش رو خالی بذار تست کن
در مورد صدا هم ممکنه از شارژر باشه یا یکی از خازنهای جامد نشتی داشته باشه.

عذر خواهی میکنم pc316 سوخته ، دفعه ی قبل هم همین سوخته بود .

توی پست های قبل ویرایش میکنم



[reza.93]

عذر خواهی میکنم pc316 سوخته ، دفعه ی قبل هم همین سوخته بود .

توی پست های قبل ویرایش میکنم

اوکی این خازن هم روی ریل B+ هست ولی بعد از چوک ورودی برای VRM مربوط به گرافیک پس احتمالا اون آرتیفکت ها و نویز هایی که میدی به همین نشتی همین خازن مربوط هست.
بدون این خازن روشن میشه ؟



[shadow_tanha]

اوکی این خازن هم روی ریل B+ هست ولی بعد از چوک ورودی برای VRM مربوط به گرافیک پس احتمالا اون آرتیفکت ها و نویز هایی که میدی به همین نشتی همین خازن مربوط هست.
بدون این خازن روشن میشه ؟

بله روشن شد و تصویر هم داد ، حدود بیست دقیقه روشن بود هیچ مشکلی نداشت ، دیگه خودم خاموش کردم .



[reza.93]

بله روشن شد و تصویر هم داد ، حدود بیست دقیقه روشن بود هیچ مشکلی نداشت ، دیگه خودم خاموش کردم .

خوب خدا رو شکر پس مشکل از همون خازن بود احتمالا 16 ولت بوده یا کمتر بوده و تحمل 19 ولت رو نداشته.



[shadow_tanha]

جسارتا بدون خازن بیست دقیقه کار کرد .

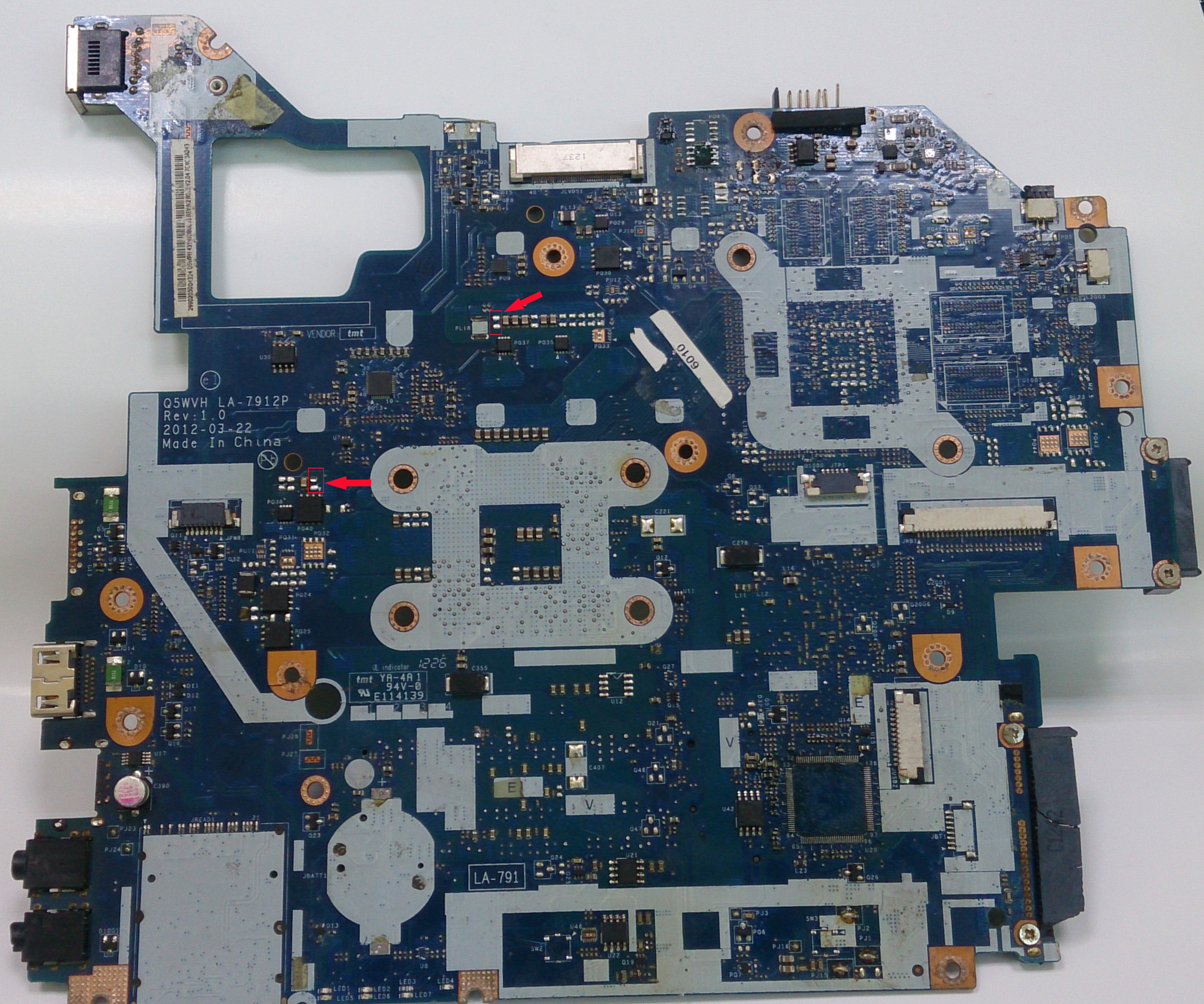

خازن هایی که من جایگزین خازن سوخته کردم رو توی عکس پیوست شده ، مشخص کردم . به نظرم از لحاظ ولتاژ درست هستند .

من pc 177 , pc 181 رو جایگزین کردم. شماتیک دقیق برد اوراقی که دارم رو پیدا نکردم ، اما ظاهرا با مادربرد لپ تاپ مشتری یکی هست .

فکر کنم اگر دوباره خازن جایگزین کنم ، دوباره به مشکل بربخوره .

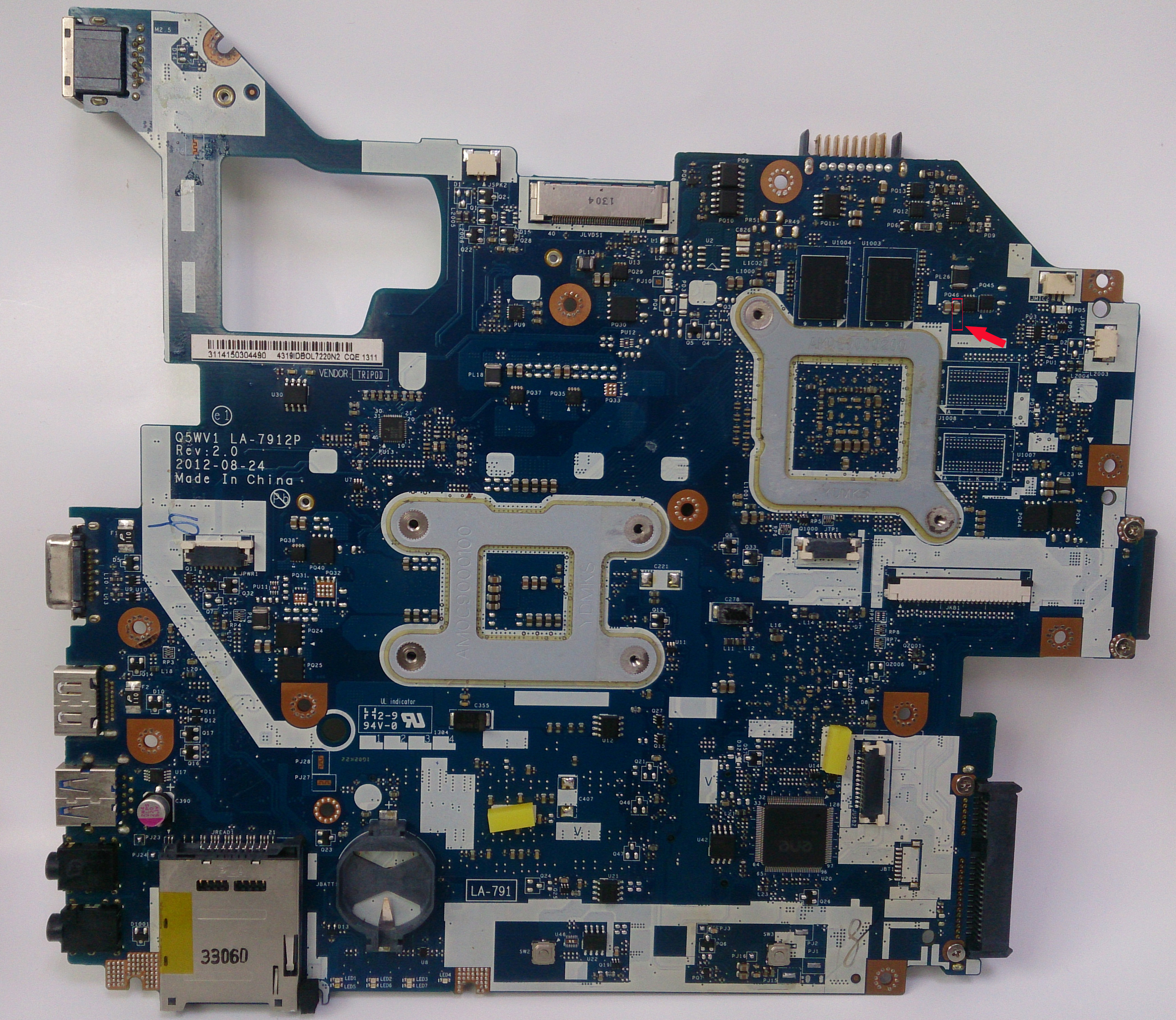

شماره مادربرد اوراقی که عکسش رو پیوست کردم :

Q5WVH LA-7912p

Rev : 1.0

2012.03.22



[mosaffa]

دوست عزیز فک نمیکنید با این کار امکان داره قطعات دیگه ای اسیب ببینه اونم با پاور کامپیوتر که هیچ کنترلی روی جریان اون نداریم ؟
طبق تجربه من اگه قطعه ای مثل خازن مقاومت و ماسفت یا دیود سوخته باشه معمولا امپر زیادی میکشه که در ابتدا همین دستگاه اینجوری بوده که خوشبختانه برطرف شده
و اون امپر خیلی کم معمولا مال اسیب دیدگی آیسی های کنترلر هست که با کمی حوصله و دقت برطرف میگردد ان شاءالله

دوست عزیز من بارها استفاده کردم و مشکلی بوجود نیومده.بنظرت مسیر تغذیه که به N+1 مسیر منشعب شده رو چجوری باید شورتی رو پیدا کرد؟اینکه گفتم پاور پی سی بعضی ها تو کارگاه ندارن و لاجرم باید استفاده کرد و اینکه اشاره نکردم اگر منبع تغذیه دارید از اون استفاده کنید بله اشتباه کردم حق با شماست.در ضمن دیدید که امپر کم هم میتونه در اثر خرابی خازن باشه در ضمن مقاومت سوخته چجوری جریان میکشه؟
من نمیدونم بنده خدا چهار روز بعد از ایجاد تاپیک دوباره درخواست راهنمایی داده ولی بعضی اساتید تا یکی یه راهکاری ارائه میده فقط دنبال زدن مهر مهندسی روی تاپیک هستند.برادر من ایراد درست بگیر من کوچک شما هستم.اصلا از من ایرادم نگرفتی غیر اینکه بگی یه دونه ای سی تو برد خرابه یه راهنمایی مفید به بنده خدا بکنین لاقل.
