مشکل: روشن نشدن دستگاه ZINSER ARC200

[mjz system]

با سلام
مقاومتntc
دستگاه میسوزه.مقدار هم مشخص نیست.هر چی هم که جاش میزنم بازم میسوزه و فیوز برق ساختمان میپره.لطفا راهنمایی کنین



[farhadAsgar]

سلام
دوست عزيز عكسي واضع از مدار تغذيه بگذاريد و پل ديود هار چك كنيد
سپاس


Sent from my iPhone using Tapatalk



[mjz system]

سلام
دوست عزيز عكسي واضع از مدار تغذيه بگذاريد و پل ديود هار چك كنيد
سپاس


Sent from my iPhone using Tapatalk

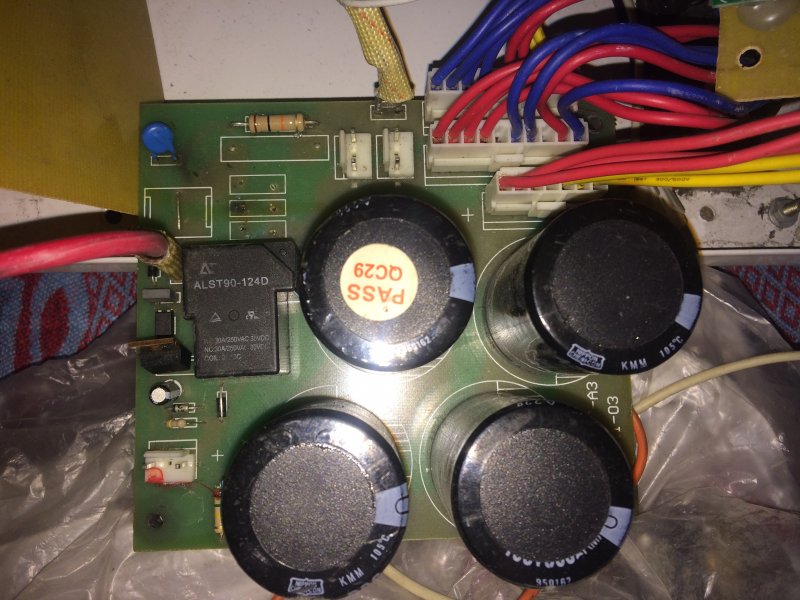

عکس که واضح هست.پل دیود ها رو هم چک کردم سالم هستن.با لامپ سری که میزنیم فن کار میکنه و ال سی دی جلو هم روشن میشه.ولی رله تند تند قطع و وصل میکنه



[mjz system]

مشاهده فایل‌پیوست 108706



[mjz system]

سلام
دوست عزيز عكسي واضع از مدار تغذيه بگذاريد و پل ديود هار چك كنيد
سپاس


Sent from my iPhone using Tapatalk

دوست عزیز ممنون از راهنماییت.یکی از پل دیودها از 4تا دیود داخلش یکیش یکم بد اهم نشون میداد.قبلا تست کرده بودم ولی زیاد با دقت ندیده بودم.بریدمش و یه عدد دیود امپر بالا داشتم وصل کردم دستگاه روشن شد.چون جمعه بود به جایی دسترسی نداشتم.ایشالا که موقع جوش کاری نسوزه.کابل ها نبود که تست کنم.در کل ممنون از راهنماییت



[farhadAsgar]

سلام
خواهش ميكنم دوست عزيز عكس كه گذاشته ايد درست اپلود نشده.


Sent from my iPhone using Tapatalk



[farhadAsgar]

دوست من عكس مدار اول مشخص شد اين مدار بجز٣عدد ptcيك ntc و يك vdr كم دارد .


Sent from my iPhone using Tapatalk



[hosein-es]

با سلام
ببخشید منظورتون از اینکه با لامپ سری تست کردید چیه؟
یعنی یه لامپ رو با ورودی دستگاه سری میکنید تا ولتاژی که روی دستگاه میوفته کمتر بشه؟
اگه آره لامپ چند وات بزاریم؟
اصلن این کار چه لزومی داره؟
اگه لطف کنید توضیح بدید ممنون میشم.



[بهبود 68]

با سلام
ببخشید منظورتون از اینکه با لامپ سری تست کردید چیه؟
یعنی یه لامپ رو با ورودی دستگاه سری میکنید تا ولتاژی که روی دستگاه میوفته کمتر بشه؟
اگه آره لامپ چند وات بزاریم؟
اصلن این کار چه لزومی داره؟
اگه لطف کنید توضیح بدید ممنون میشم.

با سلام
برای اینکه این موضوع رو درک کنید یه مثال میزنم,شما یه لامپ دارین که مطمئن نیستین کار میکنه یا نه،سوخته یا سالمه؟اگه مستقیما بخواین بزنیش به برق در صورت اتصال کوتاه داشتن فیوز برق تون میپره و اگه فیوز نپره جریان به بی نهایت میل میکنه و از اونجا که سیم ها یک جریان نامی خاصی را میتوانند جواب گو باشند به سرعت داغ میشن و آتیش میگیرن،اگه لامپ تون اتصال کوتاه نباشه و مشکل دار باشه از وسیع شدن عیب به واسطه ی استفاده از لامپ سری و تقسیم ولتاژ جلو گیری میشود.خب تو حالت دوم میایم یه لامپ با لامپ مورد نظرمون سری میکنیم حالا اگه لامپ مورد تست مون اتصال کوتاه باشه یا هر ایراد دیگه ای داشته باشه چونکه ولتاژ خط رو با لامپ سری شریک هستش احتمال خسارت و خطر به صفر میرسه یعنی اگه لامپ اتصال کوتاه شه لامپ سری پر نور میشه چون تمام ولتاژ خط رو این لامپ میفته اگه هم لامپ مورد تست سالم باشه،نور لامپ تست ضعیف میشه.
لامپ مورد استفاده در این مورد 1000 وات هستش



[hosein-es]

جناب " بهبود68 " ممنون از اینکه با حوصله جوابمو دادین.

خیلی لطف کردید.
