روشن نشدن بیسیم پاناسونیک مدل k x-t g 7200

[جمشيدا]

با سلام و وقت بخير

مدل و برند تلفن بيسيم شما با مدلهاي زير برابري ميكند

Panasonic TELEPHONE MODEL KX-TG7200BX

***********

Panasonic TELEPHONE MODEL KX-TG7200HGS

Panasonic TELEPHONE MODEL KX-TG7200HGT

Panasonic TELEPHONE MODEL KX-TG7202HGT

Panasonic TELEPHONE MODEL KX-TGA721FXS

Panasonic TELEPHONE MODEL KX-TGA721FXT

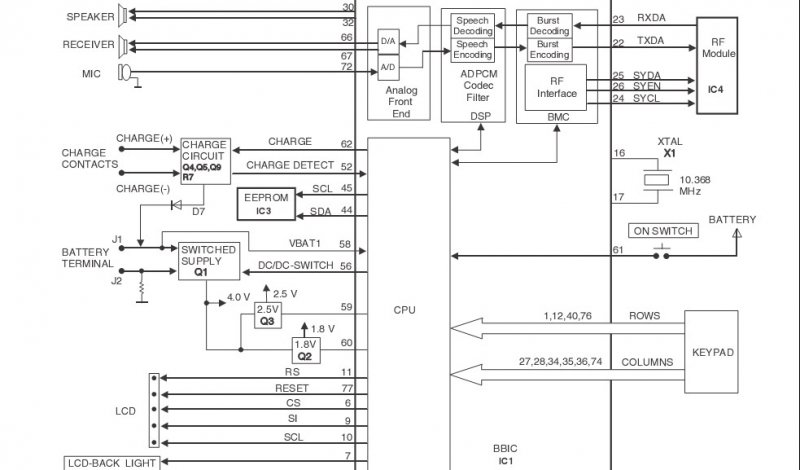

شما با بلوك دياگرام ارسالي من براي عيب يابي پيش برويد

بهترين راه با ولتاژ گيري مسير و مطابقت ...

براي شروع پيگيري ولتاژ بر روي برد برد HANDSET

BATTERY(2.2 V ~ 2.6 V: J1) F1, L1, D1 Q2 (1.8 V), Q3 (2.5 V), Q1 (3.3 V)

Reset signal generates IC1 (53 pin) and 1.8 V

*********

FOR
Charge Circuit


DC+(6.5 V) R57 R56 R55 D22 CHARGE+(Base) CHARGE+(Handset) L4 Q4 D7 F1 BAT-
TERY+... Battery... BATTERY- L8 R45 GND L5 CHARGE-(Handset) CHARGE-(Base) GND DC-(GND)


********************

در ضمن يك آي سي ايپرام

IC3 FOR EPROM

را بيشتربررسي كنيد

**********

كريستال X1 را نيز مد نظر قرار دهيد








​



[جمشيدا]

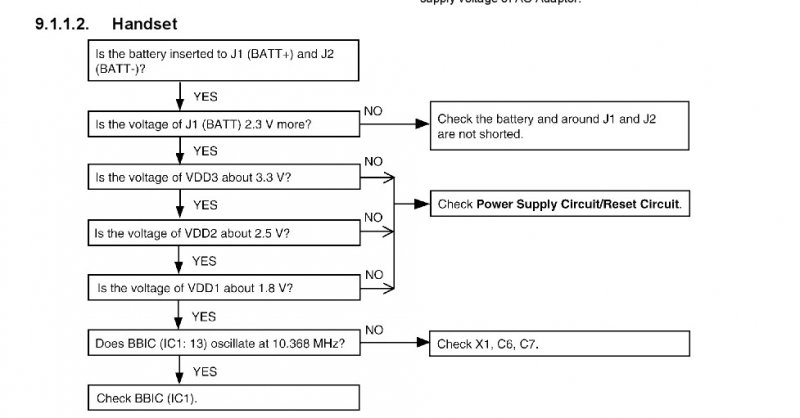

CHECK POWER FOR HANDSET

TRINING

FOR

Panasonic TELEPHONE MODEL KX-TG7200BX




​



[رامین0098]

سلام واقعا ممنون از کمک دوستان

مستطیل ابی قطعاتی هستن که تست شدن و سالم بودن......................................
مستطیل نارنجی قطعه ای هست که تعویض شده.................................................
مستطیل قرمز مقاومت های کم اهم مدار هستن...................................................
عکس قدرت زوم داره بانرم افزار بزرگ تر خواهد شد اینم تصویر برد دستی
