مشکل: رندوم شدن برد تغذیه فکس پاناسونیک kx-362

[BEHROOZJAN]

بالاخره یه نقشه شبیه نقشه اصلی پیدا کردم شاید کمک کنه



[BEHROOZJAN]

سلام این پست رو جهت refresh زدم ممنون از توجه دوستان



[BEHROOZJAN]

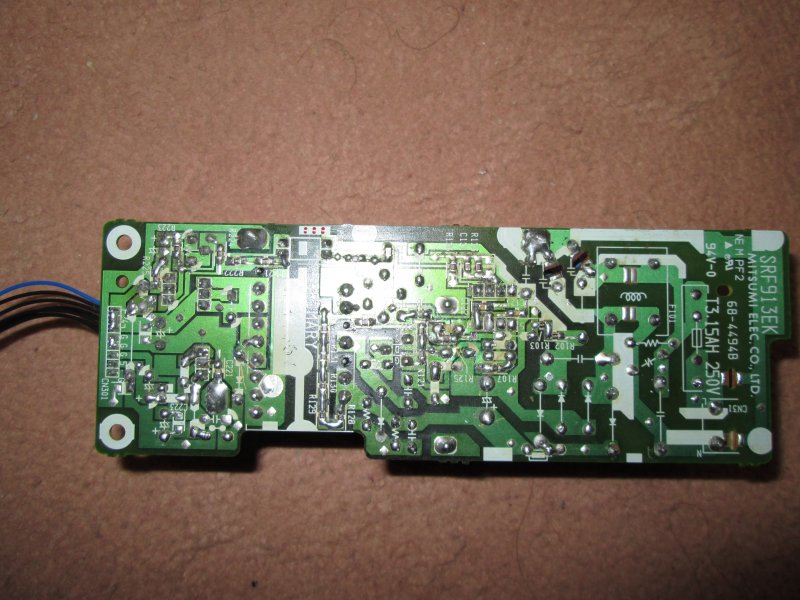

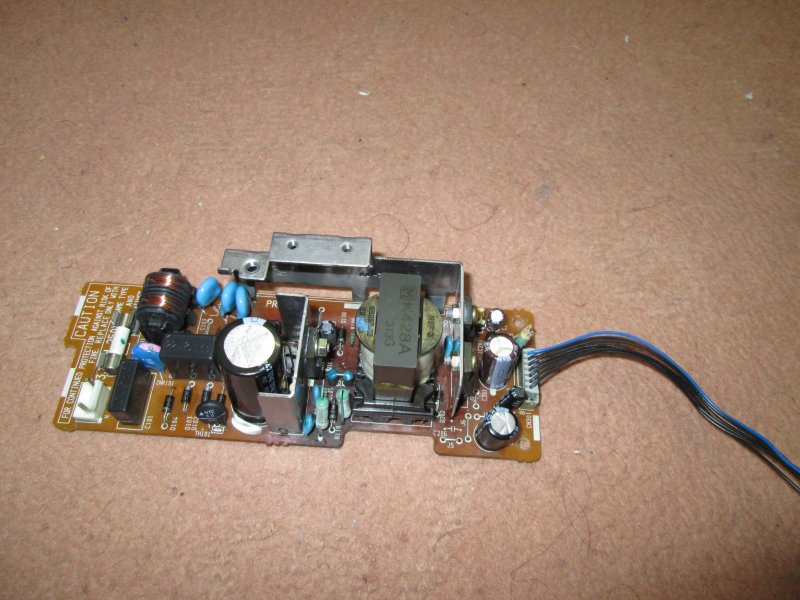

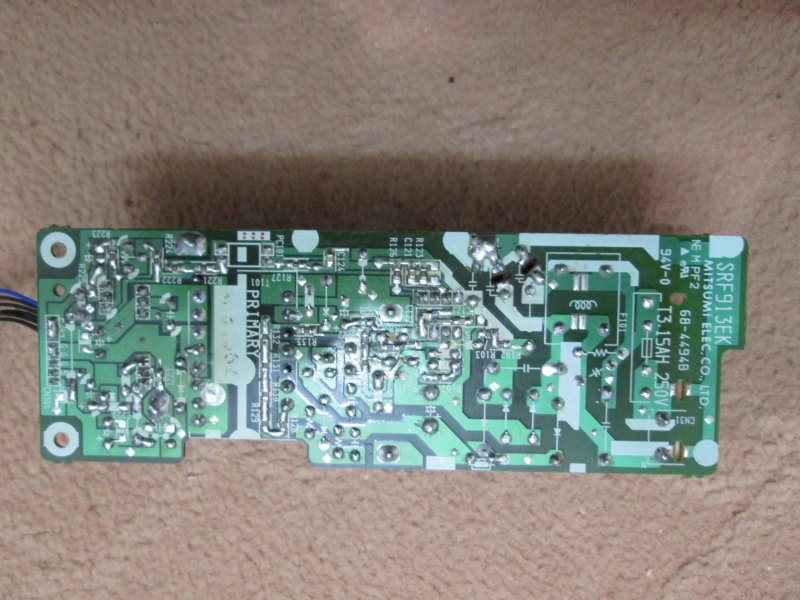

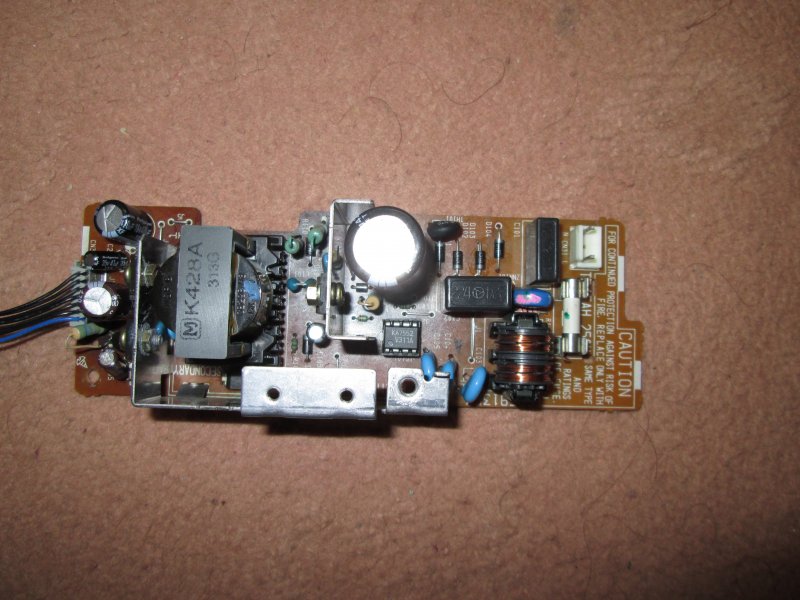

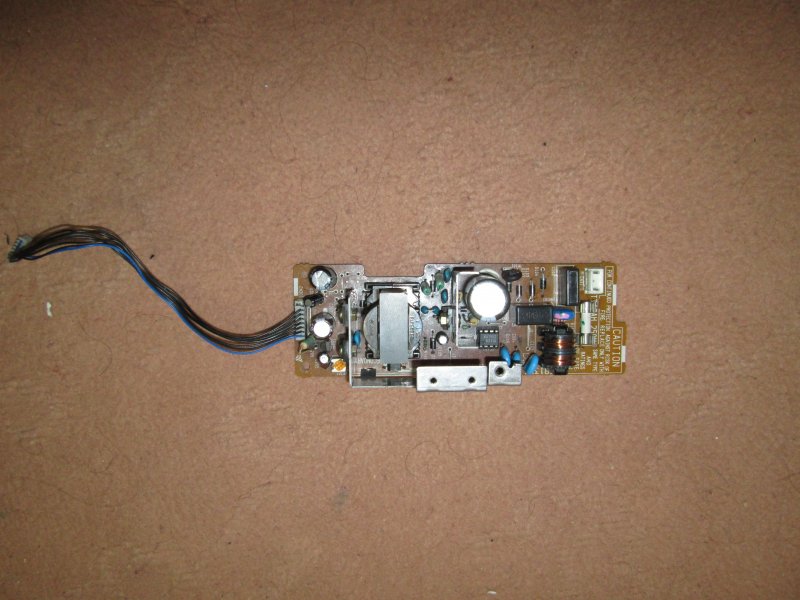

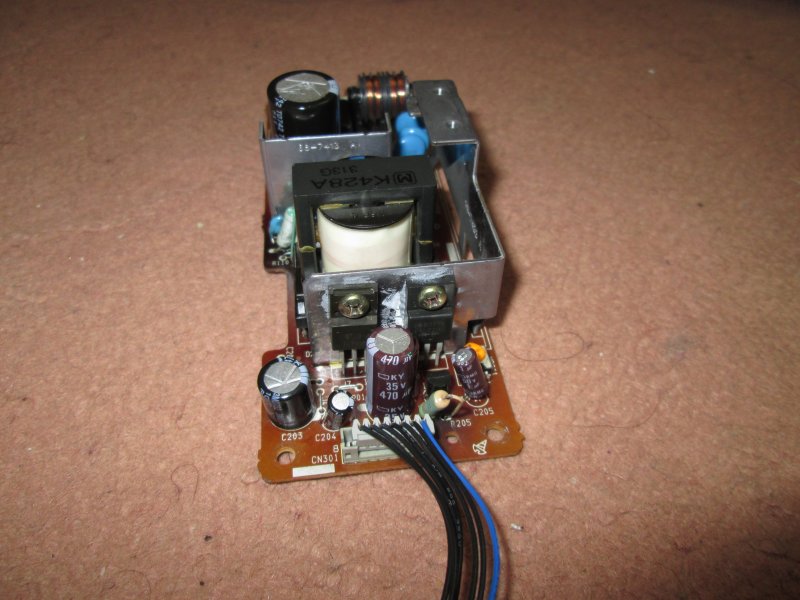

با سلام مجدد چند تا عکس هم خدمتتون آپ کردم بیزحمت مشاهده بفرمایید منتظر الطاف شما هستم



[BEHROOZJAN]

دوستان گرامی عکس هم قرار دادم .....اساتید و مدیران محترم لطفا حمایت بفرمایید



[BEHROOZJAN]

یعنی امیدی نیست ؟!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!



[mmm1368]

سلام
این ایراد که میگی از این که مدار از نظر ولتاژی درسته ولی جریانی درست کار نمیکنه که این ایراد معمولا از خازن های الکترولیتی هست اکثرا از خازن 47u 35vهست کنار ترانزیستور fet قرار داره.چند بار این مشکل داشتم که با تعویض اون درست شده.با توجه به این که تعداد فروشگاه قطعات تو شهر شماکم هست این خازن رو از فروشگاه دیگه بخر و عوض کن اکثرا خازن نامرغوب میارند چند بار با همین خازن نو مشکل حل نشد از جای دیگه(مارک دیگه)خریدم درست شد
امیدوارم بکارت بیاد
بای



[BEHROOZJAN]

ممنون فرمایش شما صحیح هست ولی راستش چند تا خازن دیگه هم تست کردم حتی از روی بردسالم جایگزین کردم ضمنا ولتاژ +5 درسته اما ولتاژ +24 نوسان داره و دل میزنه .



[mmm1368]

خود دیود شاتکی رو چطور عوض کردی؟



[BEHROOZJAN]

با سلام مجدد و ضمن عذر خواهی بعلت تاخیر در پاسخ
راستش من یه برد تغذیه از یه فکس دیگه پیدا کردم که بغیر از ترانس (اون هم فقط از لحاظ ظاهر فرق داشت ) همه قطعاتشون یکی بود .اکثر قطعاتی که بنظرم مهم بودند (خازن های فیل تر خروجی خازن بزرگ ورودی -ic pwm -ترانزیستور سوئیچینگ -دیود شاتکی +24 -رگولاتور +5 -پتانسیومتر -اپتوکوپلر و ic سه پایه فیدبک ) رو با قطعات اون برد سالمه تعویض کردم ولی نشد که نشد ((البته این کار رو نه به خاطر ارزش مالی کار بلکه برای کسب تجربه انجام دادم و گرنه ارزش مالی نداشت ))



[habbib]

سلام
دوست گرامی ظاهرا علارقم عجله ای که داشتی آخرشم درست نشد

یه نکته ای رو من بارها از دوستان تعمیرکارم شنیدم که میگفتن در تغذیه ای مشکلی وجود داشته " که تعمیرش باعث عذاب اونها شده
و با وجودیکه حتی کلیه قطعات ریز و درشت رو تعویض کردن باز هم به نتیجه ای نرسیدن
ودر نهایت مشکل با پیدا کردن یه قع مردگی ویا شکستگی بسیار ریز "که حتی بازر اهم متر هم عاجز از سوت زدن بوده برطرف شده

ضمنا گاها کد و ورژن آیسی ها بسیار حساسند
موفق باشید
