مهندس دارابی عزیز واقعا تشکر میکنم بابت زحمات زیادتون.

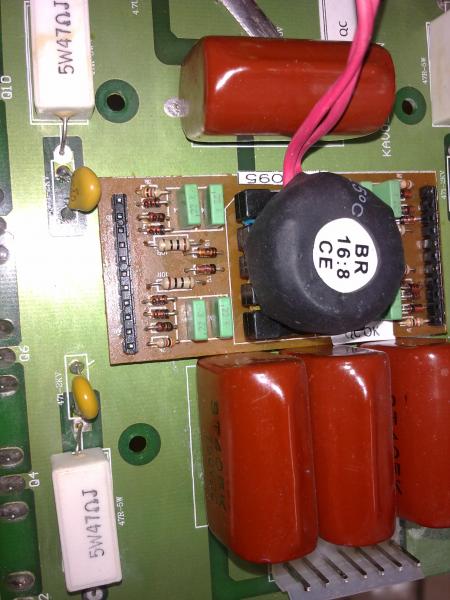

یک سوال داشتم:دو سیمی که از برد تحریک خارج شدن دارای چه نوع جریان و چه اندازه ولتاژ میباشند و طریقه تست این برد چطوریه؟
سلام.

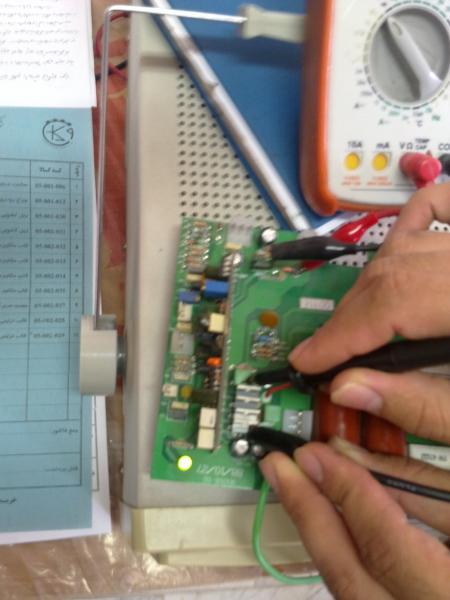

ولتاژ خروجی این دو سیم سیگنال مربعی با دامنه پیک تو پیک حدود ۲۵ ولت و فرکانس ۱۰۰ کیلو هرتز می باشد. برای تست این قسمت باید سیگنال خروجی را روی بدنه دو ماسفت کناری پشت برد pwm به وسیله اسیلوسکوپ مشاهده کنید.
